Beschreibung

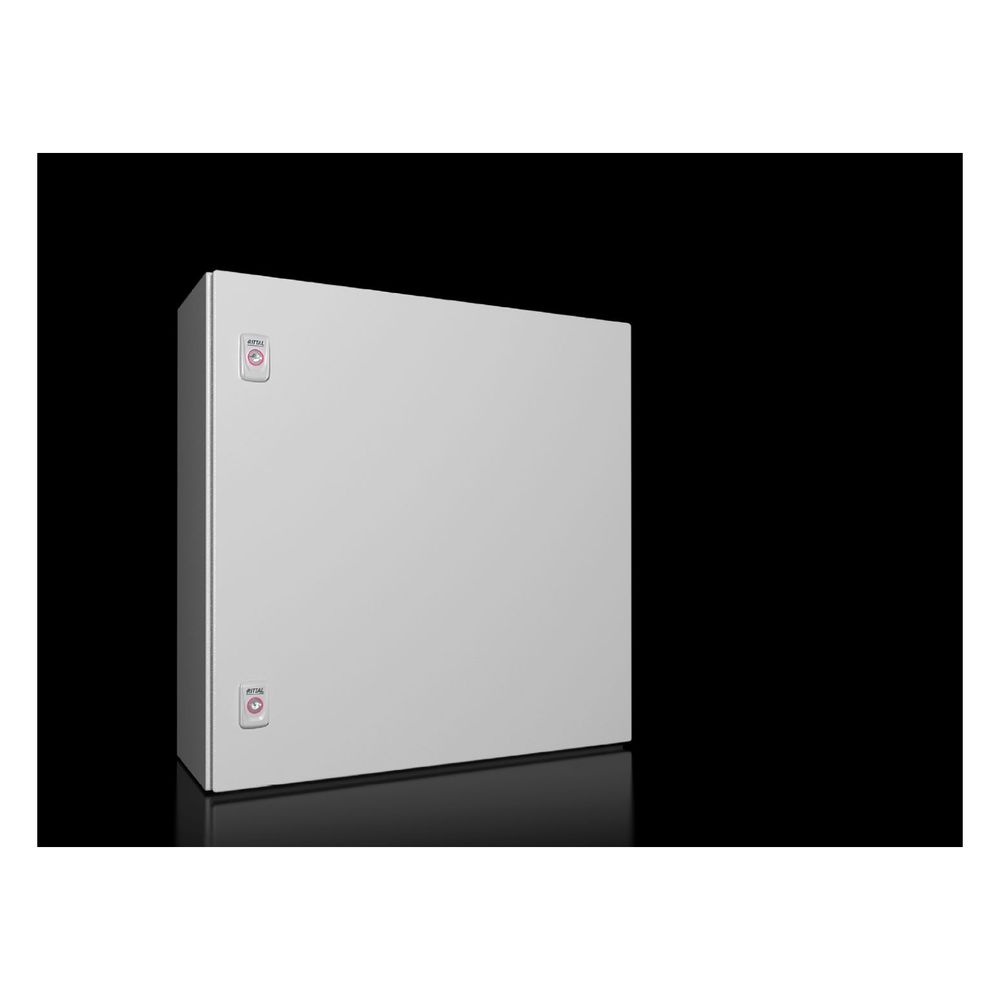

Rittal Kompakt-Schaltschrank AX 1060000, 600x600x210mm, Stahlblech, RAL 7035
Der Rittal Kompakt-Schaltschrank AX 1060000 bietet eine robuste und flexible Lösung für die Unterbringung von Schalt- und Steuerkomponenten. Das eintürige Gehäuse aus pulverbeschichtetem Stahlblech ist für die Wandmontage konzipiert und erreicht die Schutzart IP 66 sowie die Schlagfestigkeitsklasse IK10. Durch das integrierte 25 mm-System-Raster ist eine effiziente Montage von Zubehör ohne Bohren möglich.
Systematischer Innenausbau
Das Gehäuse nutzt eingeprägte Gehäusenocken in Dach, Boden und Seitenwänden, die das bewährte System-Raster abbilden. Dies ermöglicht eine flexible Anpassung an individuelle Anforderungen. Die beidseitigen Türlochleisten bieten zusätzliche Montageflächen für Komponenten. Die Tür ist mit einer umlaufenden PU-Schaum-Dichtung ausgestattet, die in Kombination mit der Schutzrinne an der Türöffnung einen zuverlässigen Schutz gegen äußere Einflüsse sicherstellt.
Langlebige Konstruktion
Die stabile Stahlblechkonstruktion ist dreifach oberflächenbehandelt, was eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel ermöglicht. Der Türanschlag ist wechselbar, und die Kabeleinführung erfolgt über eine Flanschplatte im Gehäuseboden. Mit einer Breite von 600 mm, einer Höhe von 600 mm und einer Tiefe von 210 mm bietet das Modell eine kompakte Basis für industrielle Anwendungen.
Technische Daten
- Breite: 600 mm
- Höhe: 600 mm
- Tiefe: 210 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Montageplatte (B x H): 550 mm x 575 mm
- Anzahl Türen: 1
Lieferumfang
- 1x Kompakt-Schaltschrank AX
- 1x Montageplatte
- 1x Flanschplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 550 mm x 575 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 600 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1060000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 600 |
| Breite Montageplatte | 550 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813373 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 4 Anzahl: 1 |
| Flanschplattengröße | 4 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 22,3 kg |
| Gewicht (pro VE) | 22.3 |
| Höhe | 600 |
| Höhe Montageplatte | 575 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 87 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 88.19 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 88,19 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
