Beschreibung

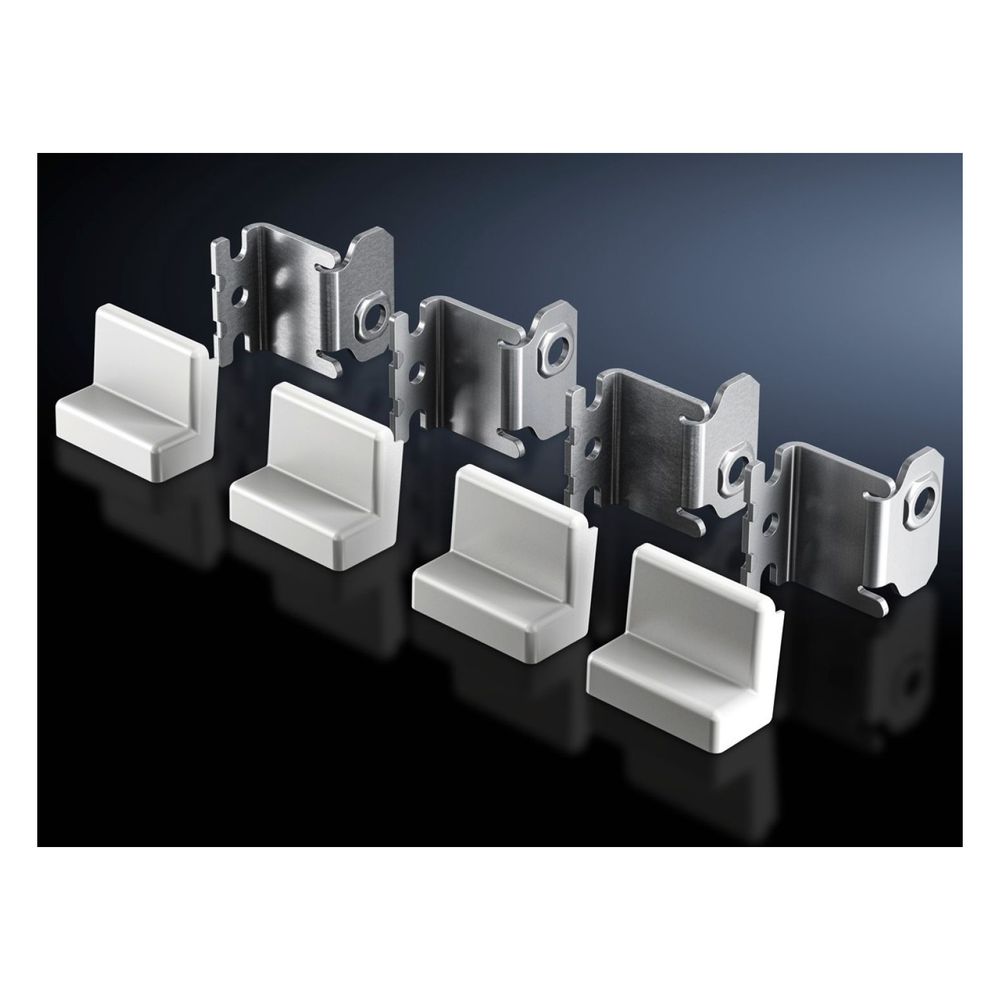

Rittal Wandbefestigungshalter AX, 40mm Wandabstand, Stahlblech verzinkt, 4
Die Wandbefestigungshalter aus verzinktem Stahlblech ermöglichen eine effiziente Ein-Mann-Montage von Wandgehäusen. Sie sind für die Gehäusetypen AX und KX aus Stahlblech sowie für AX IT, EL und dreiteilige Wandgehäuse konzipiert. Mit einem Wandabstand von 40 mm bieten sie eine flexible Lösung für die sichere Anbringung, auch bei beengten Platzverhältnissen.
Montage und Flexibilität
Die Halterungen erlauben eine direkte Verschraubung von hinten mit einer selbstformenden Schraube in den Gehäusedurchzug. Alternativ lässt sich der Wandhalter an eine vormontierte Schraube in der Wand einhängen, was die Installation vereinfacht. Durch verschiedene Montagepositionen lässt sich die Befestigung präzise an die örtlichen Gegebenheiten anpassen. Für dynamische Anwendungen besteht zudem die Option, den Halter zusätzlich mit einer Mutter von innen zu sichern.
Die robuste Konstruktion aus verzinktem Stahlblech sorgt für eine dauerhafte Stabilität der Wandgehäuse. Die durchdachte Bauweise unterstützt eine zuverlässige Fixierung in anspruchsvollen Einbausituationen.
Technische Daten
- Wandabstand: 40 mm
- Material: Stahlblech, verzinkt
- Breite: 60 mm
- Höhe: 54 mm
- Tiefe: 24 mm
- Type Rating nach UL 508A: Type 1 / Type 3R / Type 4 / Type 12
Die Wandbefestigungshalter bieten eine stabile und flexible Lösung für die Montage von AX- und KX-Gehäusen. Mit einem Wandabstand von 40 mm und der Möglichkeit zur individuellen Positionierung erleichtern sie die Installation erheblich. Die Ausführung aus verzinktem Stahlblech gewährleistet eine hohe Langlebigkeit und Sicherheit bei der Wandmontage.
Lieferumfang
- 4x Wandbefestigungshalter
- 4x Abdeckkappen
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Art des Zubehörs/Ersatzteils | Befestigungswinkel |
| Artikelnummer | RITTAL-2503020 |
| Breite | 60 |
| Brillenflansch | Stahl |
| EAN-13 | 4028177938274 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Wandbefestigung |
| Gewicht | 0,56 kg |
| Gewicht (pro VE) | 0.568 |
| Höhe | 54 |
| Infotext Keyuser - nur intern | 2508020+2503020 = werden in Zukunft Artikel: 2508011+2503011 werden. In PIM entsprechend anpassen wenn lieferbar. PS/CO 15.07.2019 2508020+2503020 nicht mehr bewerben (CO, 12.08.2019), 09.12.2019 2508020+2503020 HB36 Artikel. Bilder: Lieferform noch in Arbeit, für 2503020 in Arbeit, LU Abdeckkappen! 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Katalogseite in HB 36 | 966 |
| Lieferumfang (Produktebene) | Wandbefestigungshalter / Abdeckkappen / Inkl. Befestigungsmaterial |
| Material (Produktebene) | Stahlblech, verzinkt |
| Passend für Gehäusetyp | AX Stahlblech / KX Stahlblech / AX IT / EL / Wandgehäuse AX, 3-teilig |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX Stahlblech Gehäusetyp: KX Stahlblech Gehäusetyp: AX IT Gehäusetyp: EL Gehäusetyp: Wandgehäuse AX, 3-teilig |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX Stahlblech KX Stahlblech AX IT EL Wandgehäuse AX, 3-teilig |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 2.2 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 2,2 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Optimal für die bequeme Ein-Mann-Montage von Wandgehäusen auch bei beengten Verhältnissen. |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Tiefe | 24 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 4 |
| Vorteile | Direkte Verschraubung von hinten mit einer selbstformenden Schraube in den Durchzug des Gehäuses / Einfaches Einhängen des Wandhalters an eine vormontierte Schraube in der Wand / Durch verschiedene Montagepositionen kann die Wandbefestigung optimal an die örtlichen Gegebenheiten angepasst werden / Alternativ zur selbstformenden Schraube kann der Halter auch mit einer Schraube und Mutter von innen befestigt werden / Zusätzliche Möglichkeit zur Befestigung mit einer Mutter bei dynamischen Anwendungen |
| Wandabstand | 40 |
| Werkstoff | Stahl |
| WEEE-Nr. | 11161726 |
