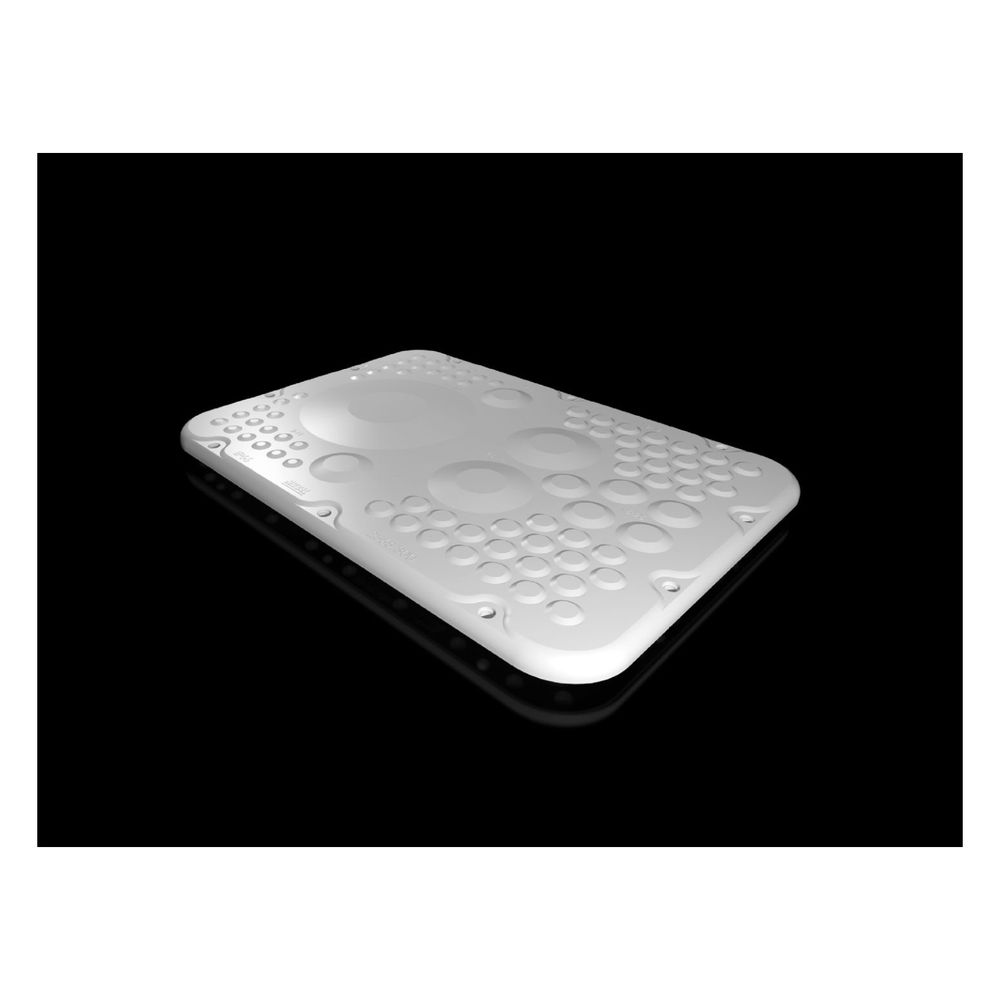

Rittal Flanschplatte AX 2565300, 301x221mm, Kunststoff, Ähnlich RAL 7035
Die Kunststoff-Flanschplatte von Rittal ist für den Einsatz in Gehäusen der Serie AX konzipiert und ermöglicht eine effiziente Kabeleinführung. Die Ausführung mit Membranen erlaubt eine einfache Installation, bei der die Membran lediglich mit einer Spitze eingestochen und das Kabel hindurchgeführt wird.
Funktion und Anwendung
Die Flanschplatte in der Größe 5 bietet eine hohe Flexibilität bei der Leitungsführung. Mit insgesamt 80 Steckverbinderöffnungen und einer Vielzahl an Durchlassmöglichkeiten für unterschiedliche Kabeldurchmesser von 5 mm bis 110 mm deckt sie ein breites Spektrum an Anforderungen ab. Die robuste Konstruktion aus Kunststoff nach UL 94-V0 sorgt für eine zuverlässige Abdichtung und erreicht bei sachgerechter Montage die Schutzart IP 66.
Technische Daten
- Breite: 301 mm
- Tiefe: 221 mm
- Material: Kunststoff nach UL 94-V0
- Schutzart: IP 66
- Flanschplattengröße: 5
- Ausführung: Membran
- Farbe: Ähnlich RAL 7035
- Anzahl Steckverbinderöffnungen: 80
Diese Flanschplatte stellt eine zuverlässige Lösung für die Kabeleinführung in AX-Gehäusen dar. Durch die flexible Membrantechnik und die Schutzart IP 66 wird eine sichere Durchführung der Leitungen ermöglicht. Mit ihren Abmessungen von 301 x 221 mm und der hohen Anzahl an Öffnungen bietet sie die notwendige Kapazität für anspruchsvolle Verkabelungsszenarien.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 301 mm Tiefe: 221 |
| Anzahl der Steckverbinderöffnungen | 80 |
| Anzahl Kabeleinführungen | 30 / 40 / 5 / 2 / 2 / 1 |
| Anzahl Kabeleinführungen und Durchmesser | 30 x 5-11 / 40 x 10-15 / 5 x 15-25 / 2 x 19-34 / 2 x 26-54 / 1 x 50-110 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2565300 |
| Ausführung | Membran |
| Breite | 301 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177935730 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Flanschplatte |
| Farbe | Ähnlich RAL 7035 |
| Flanschplatte | Größe: 5 |
| Flanschplattengröße | 5 |
| Für Durchmesser max | 11 / 15 / 25 / 34 / 35 / 54 / 110 |
| Für Durchmesser min | 5 / 10 / 15 / 19 / 26 / 26 / 50 |
| Für Kabel-Ø | 5, 10, 15, 19, 26, 26, 50 - 11, 15, 25, 34, 35, 54, 110 |
| Gewicht | 0,59 kg |
| Gewicht (pro VE) | 0.562 |
| Gewindeart | ohne |
| Hinweis | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Hinweis allgemein | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Infotext Keyuser - nur intern | Es gibt das Agreement aus einem Kompetenztema vor 3-4 Jahren, das generell im Internet zu kommunizieren/NTreml 06.03.2019, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Kabeleinführung | Anzahl Kabeleinführungen: 30405221 Min. Kabeldurchmesser: 5 mm10 mm15 mm19 mm26 mm26 mm50 mm Max. Kabeldurchmesser: 11 mm15 mm25 mm34 mm35 mm54 mm110 |
| Katalogseite in HB 36 | 1052 |
| Material (Produktebene) | Kunststoff nach UL 94-V0 |
| Oberflächenschutz | unbehandelt |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX |
| Produktbeschreibung (Description Temporary) | Kunststoff nur mit einer Spitze einstechen und Kabel durchziehen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 66 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tiefe | 221 |
| Typ | gerade |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Vorprägungen | Nein |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
