Beschreibung

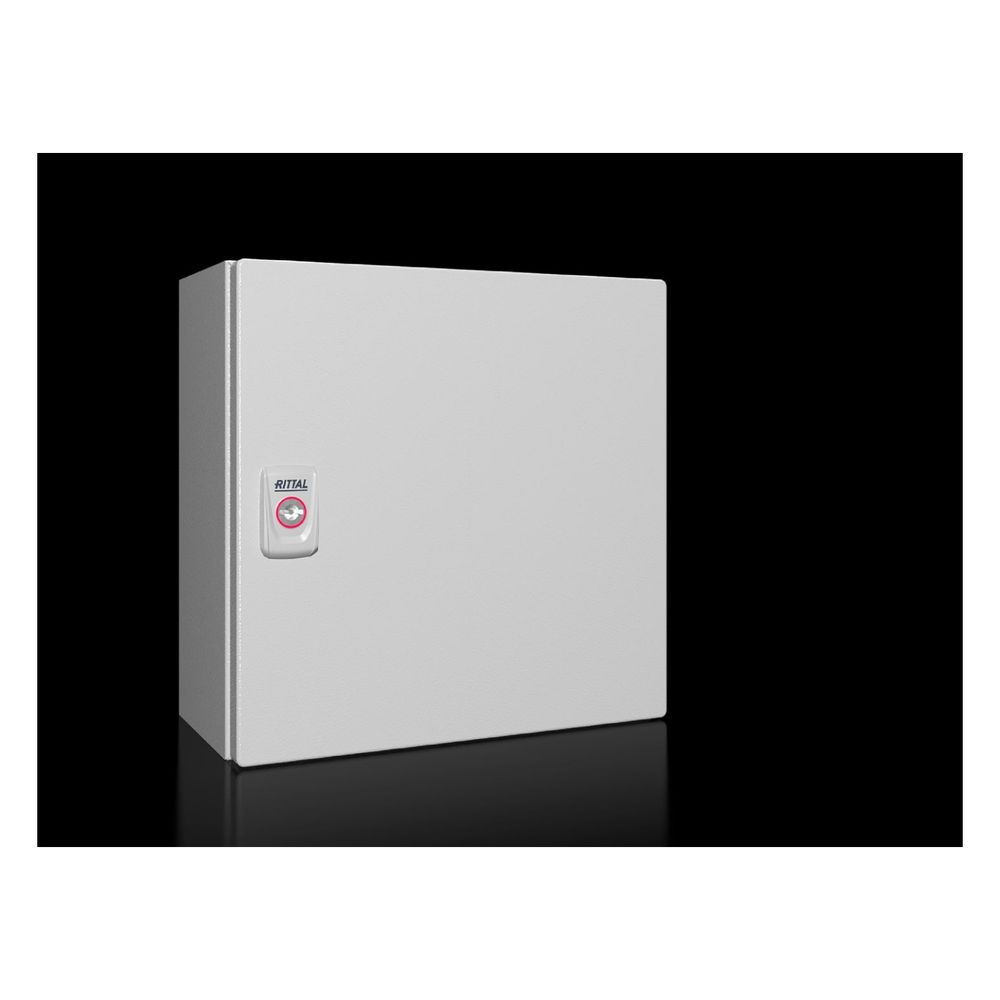

Rittal Elektro-Box KX 1575000, 300x300x155mm, Stahlblech, RAL 7035
Die Rittal Elektro-Box KX 1575000 ist ein robustes Kleingehäuse aus Stahlblech, das durch hohen Montagekomfort und Flexibilität überzeugt. Mit der Schutzart IP66 und einer Schlagfestigkeit von IK08 eignet sich das Gehäuse ideal für den sicheren Schutz elektrischer Komponenten. Die Ausführung ist für die Wandmontage optimiert und bietet eine zuverlässige Abdichtung durch eine umlaufend eingeschäumte PU-Dichtung.
Konstruktion und Material
Das Gehäuse besteht aus einem aus einem Stück gekanteten und geschweißten Stahlblechkorpus. Die Oberfläche ist dreifach behandelt, beginnend mit einer nanokeramischen Beschichtung über eine Elektrophorese-Tauchgrundierung bis hin zur außenliegenden Pulverbeschichtung in RAL 7035 mit Strukturlack. Diese Verarbeitung sorgt für eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe, Bearbeitungsemulsionen und Lösungsmittel. Die Tür ist rechts scharniert und verfügt über einen Vorreiberverschluss mit 3 mm Doppelbart-Einsatz.
Montage und Sicherheit
Für eine einfache Erdung ist das Gehäuse mit einem Schutzleiteranschluss im Korpus sowie einem U-Winkel in der Tür ausgestattet. Die Rückwand weist Durchzüge für Wandbefestigungshalter auf, was die Installation an vertikalen Flächen erleichtert. Zur eindeutigen Identifikation sind Korpus, Tür und Typenschild mit einem QR-Code versehen.
Technische Daten
- Breite: 300 mm
- Höhe: 300 mm
- Tiefe: 155 mm
- Schutzart: IP66
- Schlagfestigkeit: IK08
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Abmessung Montageplatte: 275 mm x 285 mm
- Gewicht: 5,5 kg
Das Kleingehäuse bietet eine zuverlässige Lösung für industrielle Anwendungen, bei denen Schutz und Langlebigkeit im Vordergrund stehen. Durch die Schutzart IP66 und die robuste Stahlblechkonstruktion mit IK08-Schlagfestigkeit sind die verbauten Komponenten sicher vor äußeren Einflüssen geschützt. Die durchdachte Konstruktion mit Montageplatte und flexiblen Erdungsmöglichkeiten ermöglicht eine effiziente Installation und Inbetriebnahme in verschiedenen Einsatzbereichen.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
- 1x 180°-Scharnier
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 275 mm x 285 |
| Abmessungen allgemein | Breite: 300 mm Höhe: 300 mm Tiefe: 155 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1575000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Beschreibung Verschluss | Anzahl Verschlüsse: 1 |
| Bodenstehendes Wandmodell | Nein |
| Breite | 300 |
| Breite Montageplatte | 275 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177816619 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | sonstige |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 5,5 kg |
| Gewicht (pro VE) | 5.5 |
| Höhe | 300 |
| Höhe Montageplatte | 285 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK08 erweitert. Info von R.Hartmann, 24.06.2020 PStrauch über TWelsch Status auf Aktive (auf P Ebene) war weg. Report nicht umgestellt, NT 21.10.20: Ergänz. um Anzahl Verschluss+180° Lieferumfang /Pstrauch |
| Katalogseite in HB 36 | 67 |
| Lieferumfang (Produktebene) | Gehäuse mit Tür / Montageplatte / Vorreiberverschluss mit 3 mm Doppelbart-Einsatz / 180°-Scharnier |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.25 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 36.83 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 36,83 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Das Kleingehäuse KX, E-Box KX, Stahlblech bietet einen hohen Montagekomfort sowie Flexibilität bei Auswahl der Verschluss-Systeme. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 155 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | KX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
