Beschreibung
Rittal Türpositionsschalter SZ 2500470, 800mm, 230V, Schwarz
Dieser Türpositionsschalter ermöglicht den zeitsparenden und einfachen Anschluss von Systemleuchten. Die Komponente ist mit einer 800 mm langen Anschlussleitung ausgestattet und für den Betrieb mit 230 V (AC) oder 24 V (DC) ausgelegt.
Funktion und Anwendung
Der Schalter dient der Steuerung der Beleuchtung beim Öffnen und Schließen von Schaltschranktüren. Durch die vorkonfektionierte Anschlussleitung wird die Installation der Systemleuchten effizient unterstützt. Das Gehäuse in schwarzer Ausführung entspricht der Schutzart IP 40 und ist für eine maximale Strombelastung von 2,5 A ausgelegt.
Technische Daten
- Bemessungsbetriebsspannung: 230 V (AC) / 24 V (DC)
- Maximaler Bemessungsstrom: 2,5 A
- Leitungslänge: 800 mm
- Leitungsquerschnitt: 0,75 mm² (AWG 18)
- Schutzart: IP 40
- Farbe: Schwarz
- Abmessungen (B x H x T): 31 mm x 78 mm x 30 mm
Die Ausführung mit UL-Zulassung sorgt für eine zuverlässige Integration in Beleuchtungssysteme. Mit einer Bemessungsspannung von bis zu 230 V (AC) und einer kompakten Bauweise bietet der Schalter eine praxisgerechte Lösung für die Schaltschrankausstattung. Die einfache Montage mittels des beiliegenden Befestigungsmaterials unterstützt eine schnelle Inbetriebnahme der Beleuchtungskomponenten.

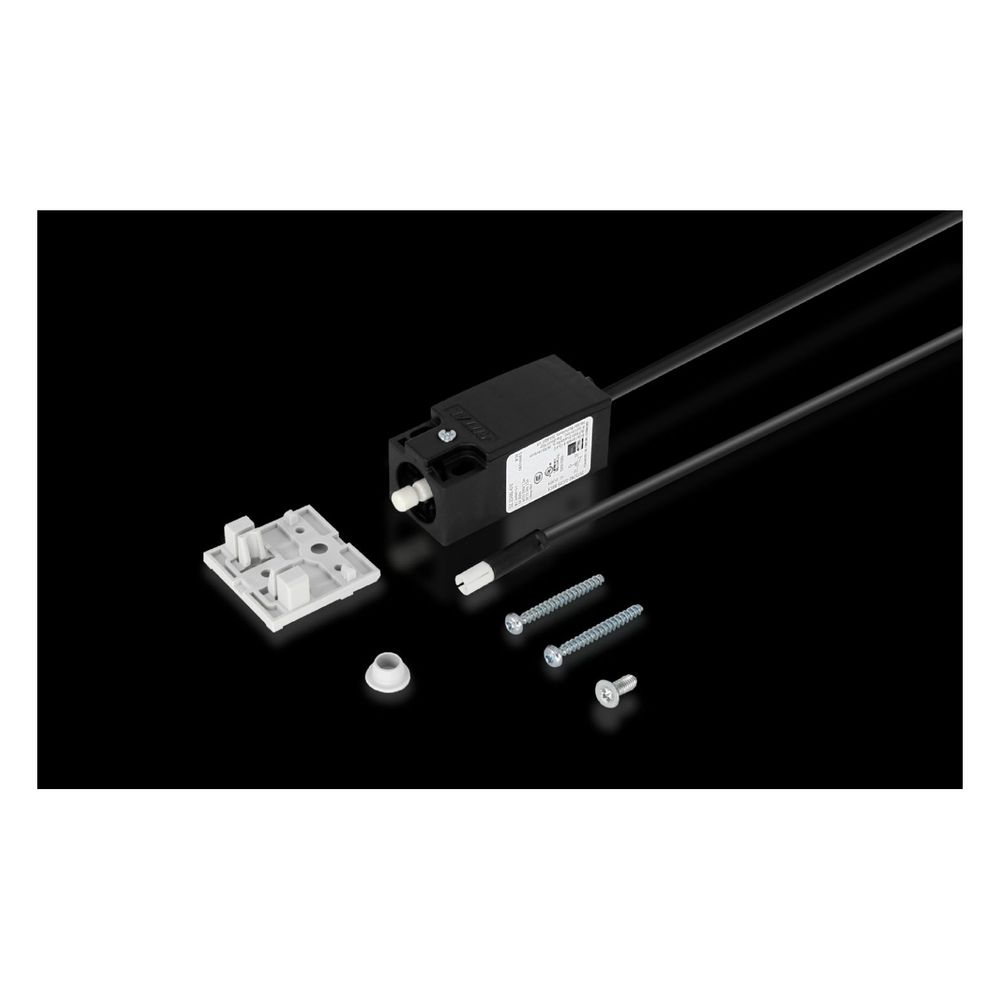

Lieferumfang
- 1x Türpositionsschalter
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 31 mm Höhe: 78 mm Tiefe: 30 mm Länge: 800 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2500470 |
| Ausführung | sonstige |
| Ausführung (Produktebene) | mit Anschlussleitung |
| Bemessungsbetriebsspannung | 230 V (AC) / 24 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 230 / 230 |
| Breite | 31 |
| Color (Product level) | Schwarz |
| EAN-13 | 4028177809154 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Türpositionsschalter |
| Farbe | Schwarz |
| Gewicht | 0,11 kg |
| Gewicht (pro VE) | 0.12 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 24004007 |
| Höhe | 78 |
| Infotext Keyuser - nur intern | KPM am 30.11.2020 Artikel besitzen IP 40 |
| Katalogseite in HB 36 | 1024 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Länge | 800 |
| Normen | Netzanschlussleitungen: CYJV2 / Türpositionsschalter: NKCR |
| Passend für Bemessungsstrom (max) | 2.5 |
| Produktbeschreibung (Description Temporary) | Zum zeitsparenden und einfachen Anschluss der Systemleuchte LED. |
| Querschnitt | 0.75 |
| Querschnitt AWG | AWG 18 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 40 |
| Tiefe | 30 |
| Verpackungseinheit | 1 |
| Werkstoff | sonstige |
| WEEE-Nr. | 11161726 |
