Beschreibung

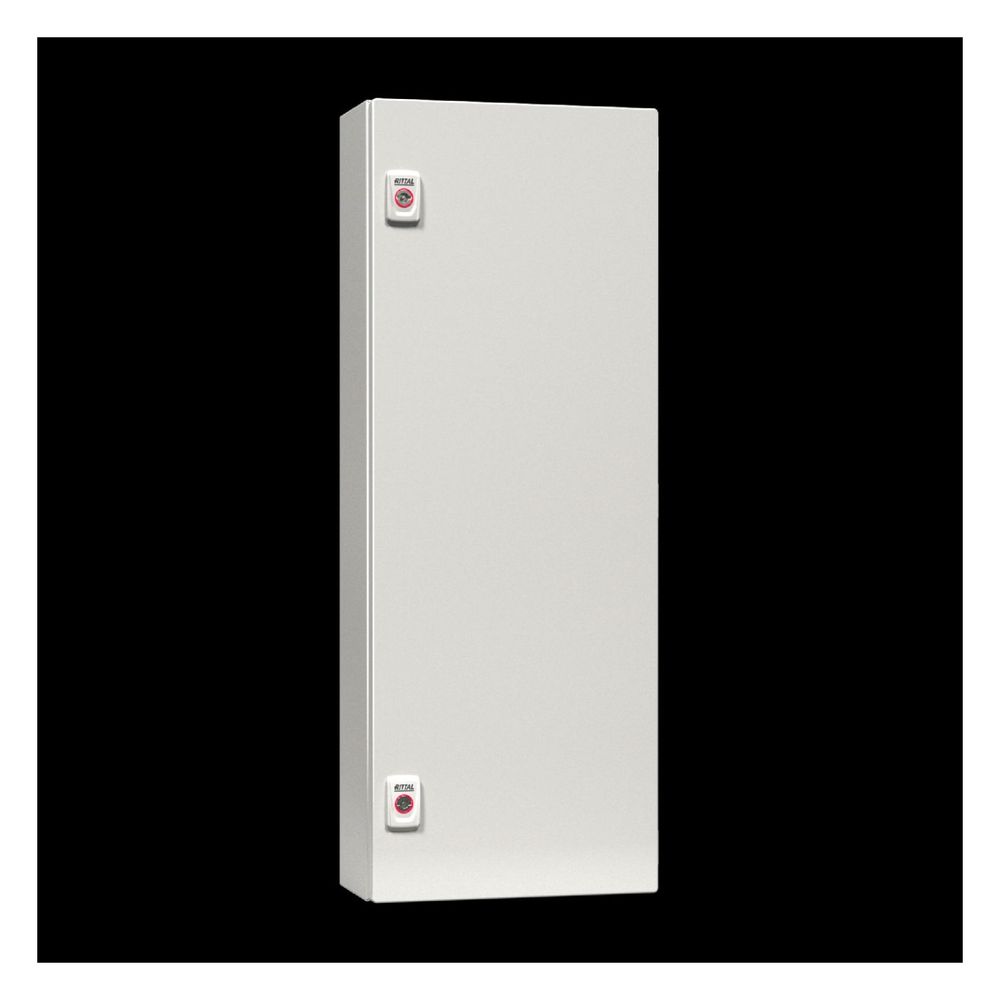

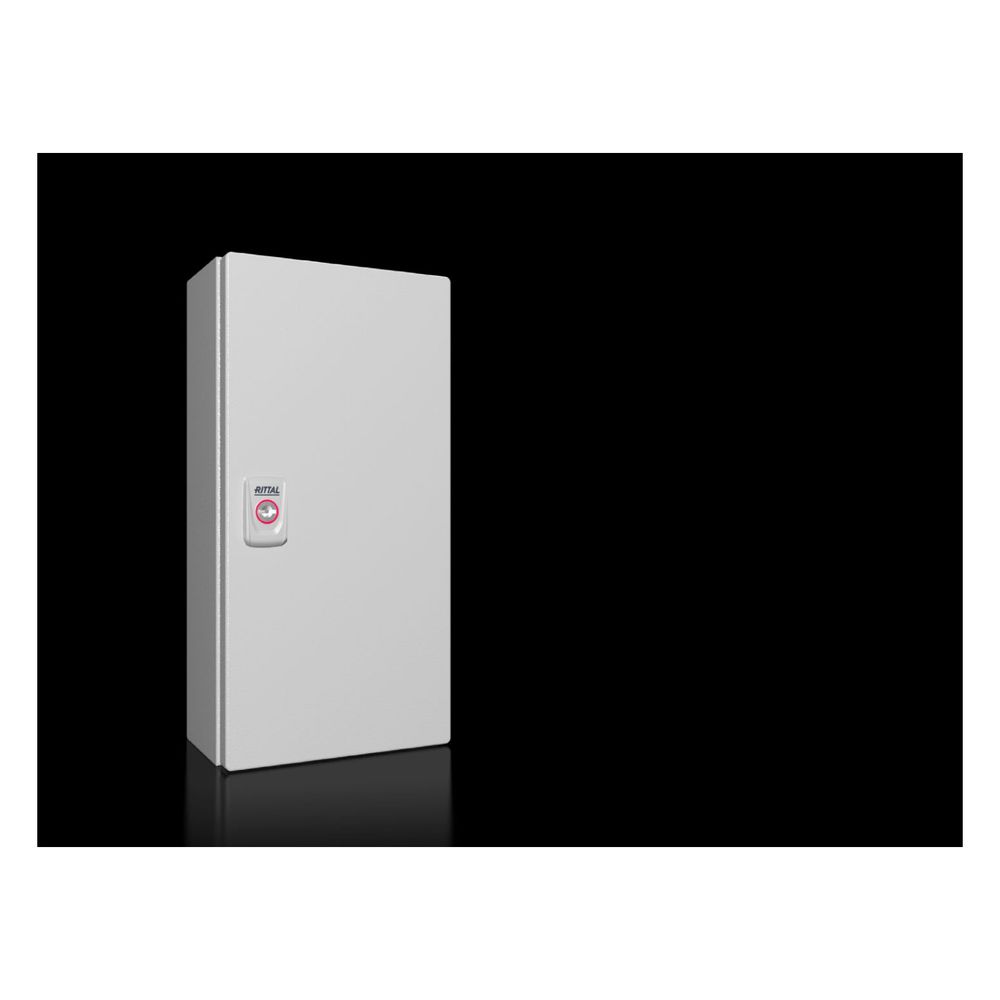

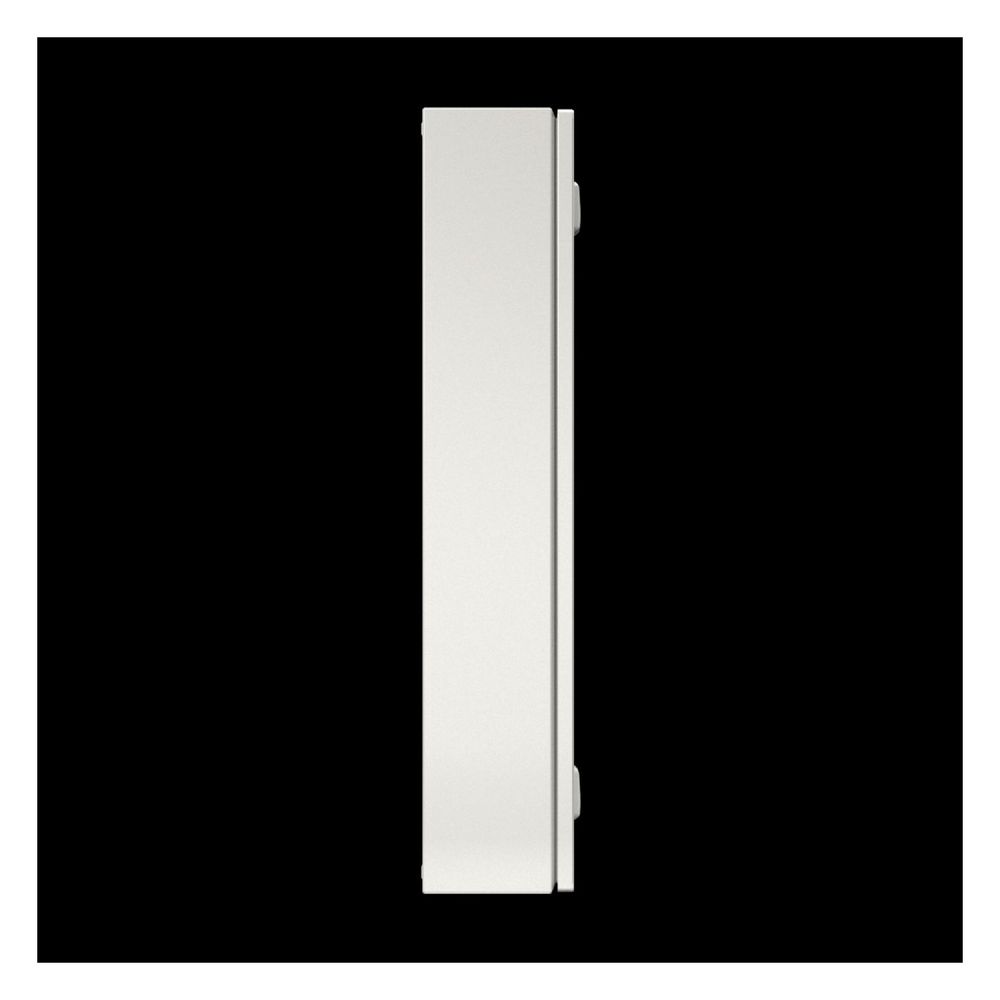

Rittal Elektro-Box KX 1550000, 200x400x120mm, Stahlblech, RAL 7035
Das Kleingehäuse KX von Rittal ist eine robuste E-Box aus Stahlblech, die durch hohen Montagekomfort und eine flexible Verschlusskonfiguration überzeugt. Mit der Schutzart IP66 und einer Schlagfestigkeit von IK08 eignet sich das Gehäuse ideal für den Schutz empfindlicher Komponenten in anspruchsvollen Umgebungen.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem aus einem Stück gekanteten und geschweißten Stahlblechkorpus. Die Oberfläche ist dreifach behandelt, um eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe, Bearbeitungsemulsionen und Lösungsmittel zu erreichen. Eine umlaufend eingeschäumte PU-Dichtung an der Tür sorgt in Verbindung mit der Schutzrinne an der Türöffnung für eine zuverlässige Abdichtung. Zur schnellen Erdung sind Schutzleiteranschlüsse sowohl im Gehäuse als auch in der Tür integriert.
Montage und Handhabung

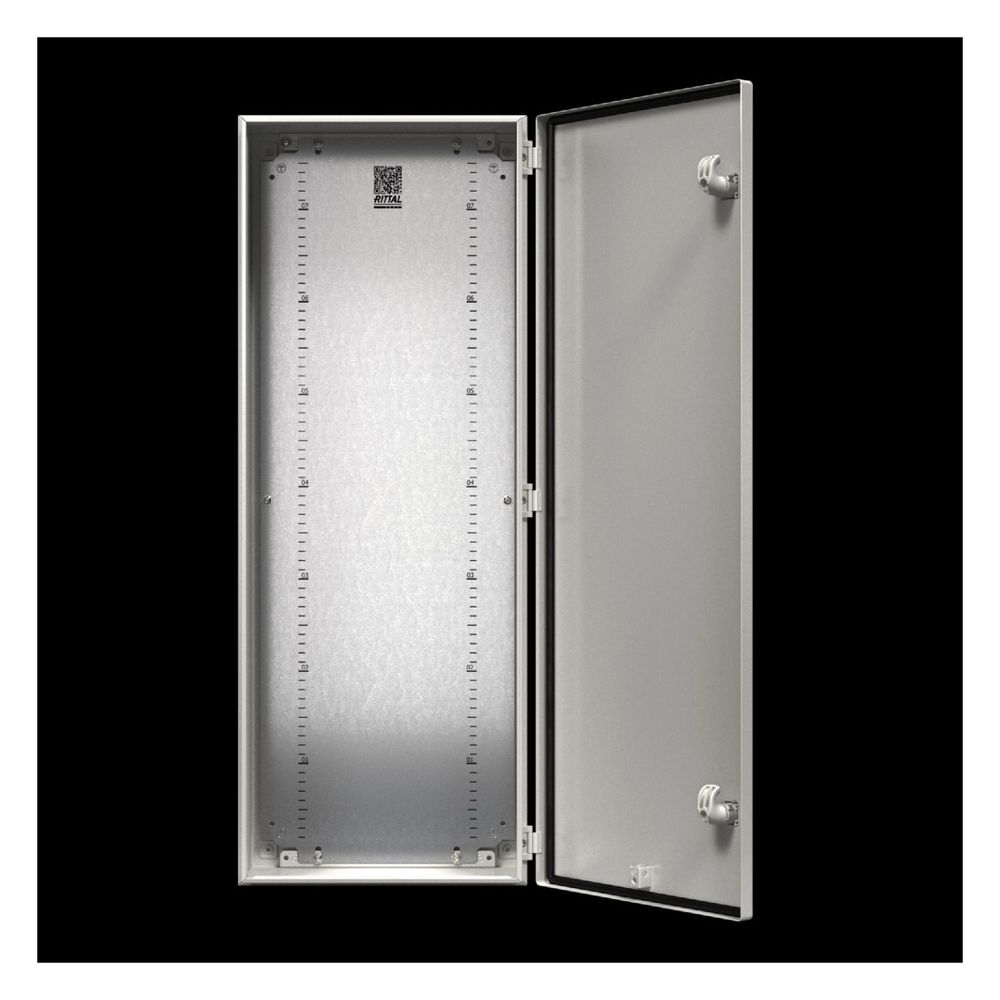

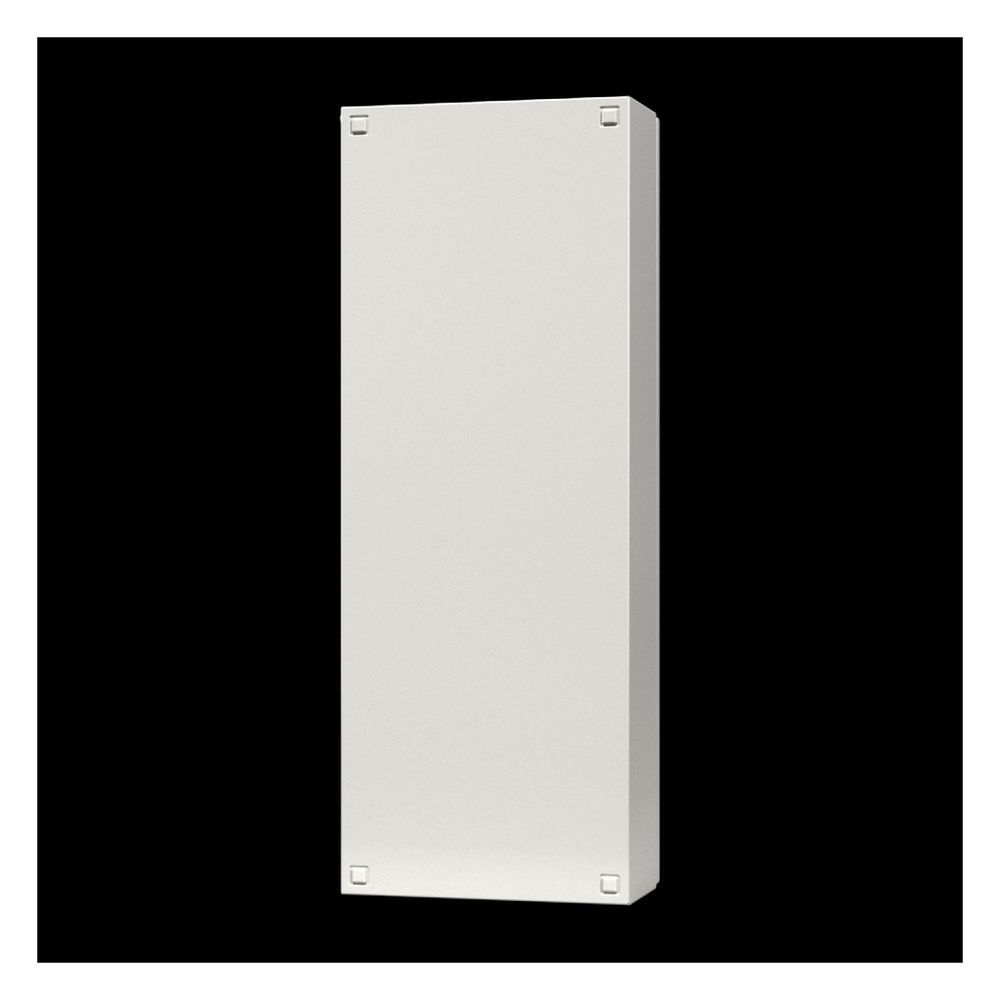

Die E-Box ist für die Wandmontage konzipiert und verfügt über Durchzüge an der Rückwand zur einfachen Befestigung. Ein Vorreiberverschluss mit 3 mm Doppelbart-Einsatz sichert den Zugriff. Die beiliegende verzinkte Montageplatte ermöglicht eine unkomplizierte Installation der elektrischen Komponenten. Ein auf Korpus, Tür und Typenschild aufgebrachter QR-Code unterstützt die eindeutige Identifikation und den schnellen Abruf technischer Informationen.
Das Kleingehäuse bietet mit seinen Abmessungen von 200 x 400 x 120 mm eine kompakte und zugleich widerstandsfähige Lösung für industrielle Anwendungen. Durch die hochwertige Pulverbeschichtung in RAL 7035 und die Schutzart IP66 ist ein sicherer Betrieb sichergestellt. Die Kombination aus stabiler Stahlblechkonstruktion, IK08-Schlagfestigkeit und der mitgelieferten Montageplatte macht dieses Modell zu einer flexiblen Wahl für vielfältige Installationsanforderungen.
Technische Daten
- Breite: 200 mm
- Höhe: 400 mm
- Tiefe: 120 mm
- Schutzart: IP66
- Schlagfestigkeit: IK08
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte Abmessung: 175 mm x 385 mm
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
- 1x 180°-Scharnier
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 175 mm x 385 |
| Abmessungen allgemein | Breite: 200 mm Höhe: 400 mm Tiefe: 120 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1550000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Beschreibung Verschluss | Anzahl Verschlüsse: 1 |
| Bodenstehendes Wandmodell | Nein |
| Breite | 200 |
| Breite Montageplatte | 175 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177816527 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | sonstige |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 4,62 kg |
| Gewicht (pro VE) | 4.62 |
| Höhe | 400 |
| Höhe Montageplatte | 385 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK08 erweitert. Info von R.Hartmann, 24.06.2020 PStrauch über TWelsch Status auf Aktive (auf P Ebene) war weg. Report nicht umgestellt, NT 21.10.20: Ergänz. um Anzahl Verschluss+180° Lieferumfang /Pstrauch |
| Katalogseite in HB 36 | 66 |
| Lieferumfang (Produktebene) | Gehäuse mit Tür / Montageplatte / Vorreiberverschluss mit 3 mm Doppelbart-Einsatz / 180°-Scharnier |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.25 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 33.53 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 33,53 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Das Kleingehäuse KX, E-Box KX, Stahlblech bietet einen hohen Montagekomfort sowie Flexibilität bei Auswahl der Verschluss-Systeme. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 120 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | KX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
