Beschreibung

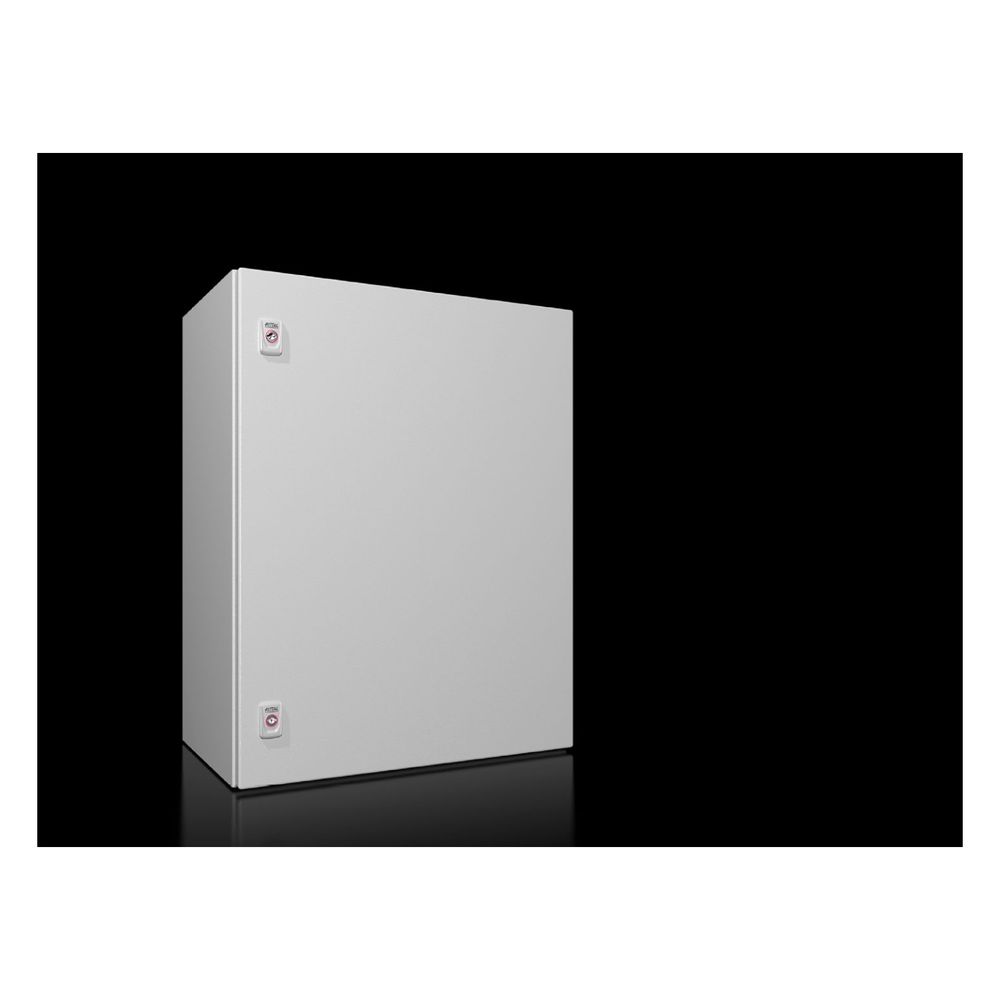

Rittal Kompakt-Schaltschrank AX 1376000, 600x760x350mm, Stahlblech, RAL 7035
Der Rittal Kompakt-Schaltschrank AX 1376000 bietet eine robuste Lösung für den industriellen Innenausbau. Mit Abmessungen von 600 x 760 x 350 mm und der Schutzart IP 66 eignet sich das eintürige Stahlblechgehäuse ideal für anspruchsvolle Umgebungen. Dank des integrierten 25 mm-System-Rasters lassen sich Komponenten effizient und ohne Bohrarbeiten montieren.
Flexibler Innenausbau und hohe Sicherheit
Das Gehäuse zeichnet sich durch eine hohe Schlagfestigkeit gemäß IK10 aus. Die Tür ist mit einer umlaufenden PU-Schaum-Dichtung ausgestattet und lässt sich flexibel von rechts auf links anschlagen. Integrierte Türlochleisten erweitern die Montagefläche, während die verzinkte Montageplatte eine präzise Installation der elektrischen Komponenten ermöglicht. Die dreifache Oberflächenbehandlung sorgt für eine hohe Beständigkeit gegen äußere Einflüsse wie Mineralöle oder Schmierstoffe.
Effiziente Kabeleinführung
Die Kabeleinführung erfolgt sicher über die im Gehäuseboden integrierte Flanschplatte. Diese ist standardisiert und bei Bedarf einfach austauschbar, was eine hohe Flexibilität bei der Verkabelung ermöglicht. Die Konstruktion erfüllt internationale Approbationen wie UL und cUL, wodurch der Schaltschrank weltweit in verschiedensten Applikationen eingesetzt werden kann.
Der Kompakt-Schaltschrank AX überzeugt durch seine Konstruktion aus pulverbeschichtetem Stahlblech in RAL 7035. Mit der Schutzart IP 66 und der hohen Stoßfestigkeit nach IK10 bietet er einen zuverlässigen Schutz für empfindliche Steuerungstechnik. Die Kombination aus dem 25 mm-System-Raster und der mitgelieferten Montageplatte ermöglicht eine schnelle, sichere und zukunftssichere Installation in unterschiedlichsten industriellen Einsatzbereichen.
Technische Daten
- Breite: 600 mm
- Höhe: 760 mm
- Tiefe: 350 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 1
- Montageplatte Abmessung: 550 mm x 735 mm
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Flanschplatte
- 1x Montageplatte
- 1x Türlochleiste
- 2x Vorreiberverschluss mit 3 mm Doppelbarteinsatz
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 550 mm x 735 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 760 mm Tiefe: 350 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1376000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 600 |
| Breite Montageplatte | 550 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813151 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 7 Anzahl: 1 |
| Flanschplattengröße | 7 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 34 kg |
| Gewicht (pro VE) | 34 |
| Höhe | 760 |
| Höhe Montageplatte | 735 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 88 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 129.42 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 129,42 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 350 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
