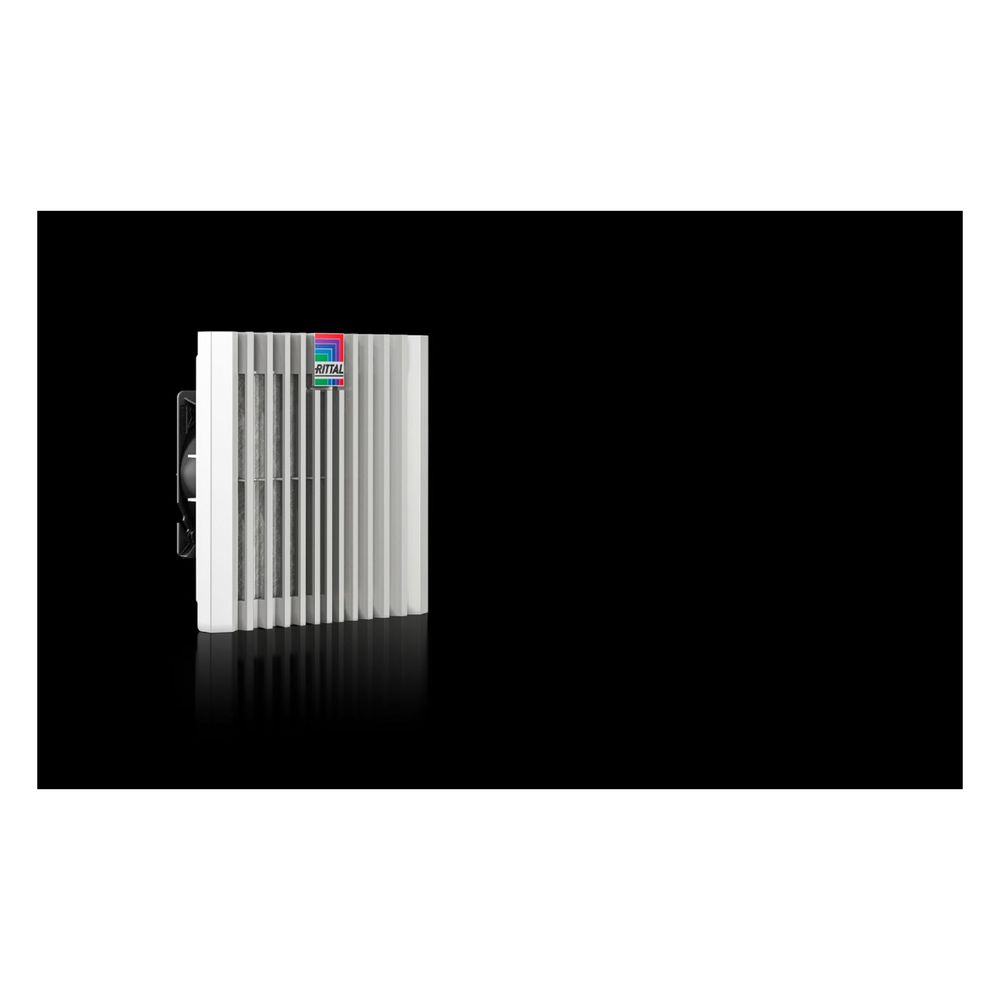

Rittal Filterlüfter Blue e+ SK 3239.724, 110 m3/h 24V DC, Kunststoff, RAL 7035
Der Rittal Blue e+ Filterlüfter ermöglicht eine effiziente Entwärmung von Schaltschränken durch den Einsatz moderner Diagonallüftertechnik. Diese Bauweise sorgt für eine hohe Druckstabilität und eine konstante Luftleistung, wodurch eine gleichmäßige Belüftung im Gehäuse sichergestellt wird. Das System ist für den Wandeinbau konzipiert und lässt sich dank optimierter Rasthaken werkzeuglos montieren.
Konstante Leistung und einfache Wartung
Die diagonale Ausströmrichtung trägt zu einer effektiven Luftverteilung bei. Ein neuer Öffnungsmechanismus am Lamellengitter vereinfacht den Filterwechsel, was die Wartung der Anlage unterstützt. Das Gehäuse aus Kunststoff in RAL 7035 ist robust konstruiert und für den Betrieb in einem Temperaturbereich von -15 °C bis 55 °C ausgelegt.
Montage und Schutz
Die Schnappbefestigung ermöglicht eine schnelle Integration in Schaltschrankkonfigurationen. Standardmäßig erfüllt die Einheit die Schutzart IP54. Die kompakte Bauweise mit einer Einbautiefe von 84 mm bietet Flexibilität bei der Platzierung im Schaltschrank.
Dieser Filterlüfter bietet eine zuverlässige Lösung für die industrielle Klimatisierung. Mit einer Luftleistung von 110 m³/h (freiblasend mit Faltenfilter) und einem Schalldruckpegel von 51 dB(A) stellt das Gerät eine effiziente Entwärmung sicher. Die robuste Konstruktion sowie die einfache Montage machen ihn zu einer leistungsstarken Komponente für den professionellen Einsatz.
Technische Daten
- Luftleistung freiblasend (Faltenfilter): 110 m³/h
- Bemessungsbetriebsspannung: 24 V (DC)
- Schutzart: IP54
- Abmessungen (B x H x T): 204 x 204 x 105 mm
- Einbautiefe: 84 mm
- Montageausschnitt: 177 x 177 mm
- Schalldruckpegel: 51 dB(A)
- Nennleistung: 5,7 W
- Betriebstemperatur: -15 °C bis 55 °C
- Bemessungsstrom: 0,27 A
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 204 mm Höhe: 204 mm Tiefe: 105 |
| Anzahl der Lüfter | 1 |
| Artikelnummer | RITTAL-3239724 |
| Ausführung | Wandanbau |
| Ausführung (Produktebene) | Wandanbau |
| Ausführung Ventilator | Axial, Gleichstrommotor |
| Ausgeführt als Einschublüfter | Nein |
| Bemessungsbetriebsspannung | 24 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 24 |
| Bemessungsstrom max | Bei DC: 0,27 |
| Bemessungsstrom max DC | 0.27 |
| benötigter Ausbruch Breite | 177 |
| benötigter Ausbruch Höhe | 177 |
| Benötigter Montageausschnitt | Ausbruch-Breite: 177 mm Ausbruch-Höhe: 177 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -15 |
| Betriebstemperaturbereich | -15 °C...55 |
| Breite | 204 |
| Color (Variant level) | RAL 7035 |
| Dachlüfter | Nein |
| EAN-13 | 4028177998179 |
| Einbauabmessungen | Einbautiefe: 84 |
| Einbautiefe | 84 |
| Erforderlicher Montageausbruch | Ausbruch-Höhe: 177 mm Ausbruch-Breite: 177 |
| Farbe | grau |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | Nein |
| Geeignet für Wandeinbau | Ja |
| Gewicht | 0,989 kg |
| Gewicht (pro VE) | 0.66 |
| Hinweis | Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme |
| Hinweis allgemein | Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme |
| Höhe | 204 |
| Label | High sustainability |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -30 |
| Lagertemperaturbereich | -30 °C...70 |
| Lieferumfang (Produktebene) | Komplett einbaufertige Einheit, inkl. Faltenfilter |
| Luftleistung freiblasend (mit Faltenfilter) DC | 110 |
| Luftleistung freiblasend (mit Vliesfilter) DC | 100 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter | Bei DC: 92 m³/h |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter DC | 92 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter | Bei DC: 75 m³/h |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter DC | 75 |
| Luftleistung Ventilatoren, allgemein | 110 |
| Material (Produktebene) | Kunststoff |
| Mit Filter | Ja |
| Mit Schutzabdeckung | Ja |
| Montageart | Schnappbefestigung |
| Nennleistung Pel | Bei DC: 5,7 |
| Nennleistung Pel DC | 5.7 |
| OUT Luftleistung freiblasend (mit Faltenfilter) DC | Bei DC: 110 m³/h |
| OUT Luftleistung freiblasend mit Vliesfilter | Bei DC: 100 m³/h |
| Produktbeschreibung (Description Temporary) | Filterlüfter mit Diagonallüftertechnik sind druckstabiler und bieten eine konstantere Luftleistung. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. |
| RAL-Nummer | 7035 |
| Schalldruckpegel | Bei DC: 51 dB(A) |
| Schalldruckpegel, DC | 51 |
| Schutzart (IP) | IP54 |
| Schutzart IP nach IEC 60529 | IP 54 mit Vliesfilter/Faltenfilter / IP 55 mit Faltenfilter und Absorbermatte / IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Schutzart NEMA | Type 12 mit Vliesfilter/Faltenfilter / Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Temperaturbereich | Betriebstemperatur min: -15 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -30 °C Lagertemperatur max: 70 |
| Tiefe | 105 |
| Umlüfter | Ja |
| Verpackungseinheit | 1 |
| Vorsicherung | Sicherungsautomat/Schmelzsicherung: 2 |
| Vorsicherung min (oder Einzelwert) Sicherungsautomat/Schmelzsicherung | 2 |
| Vorteile | Höchste Luftleistung durch Faltenfilter im Auslieferzustand / Leichter Filterwechsel durch einen neuen Öffnungsmechanismus am Lamellengitter / Schnellere Montage am Schrank durch optimierte Rasthaken / Diagonale Lüftertechnik sorgt durch höhere Druckstabilität für eine gleichmäßigere und konstantere Belüftung des Schaltschrankes / Werkzeuglose Montage |
| WEEE-Nr. | 11161726 |
