Beschreibung
Rittal Türpositionsschalter SZ 4127010, IP 40, 400V

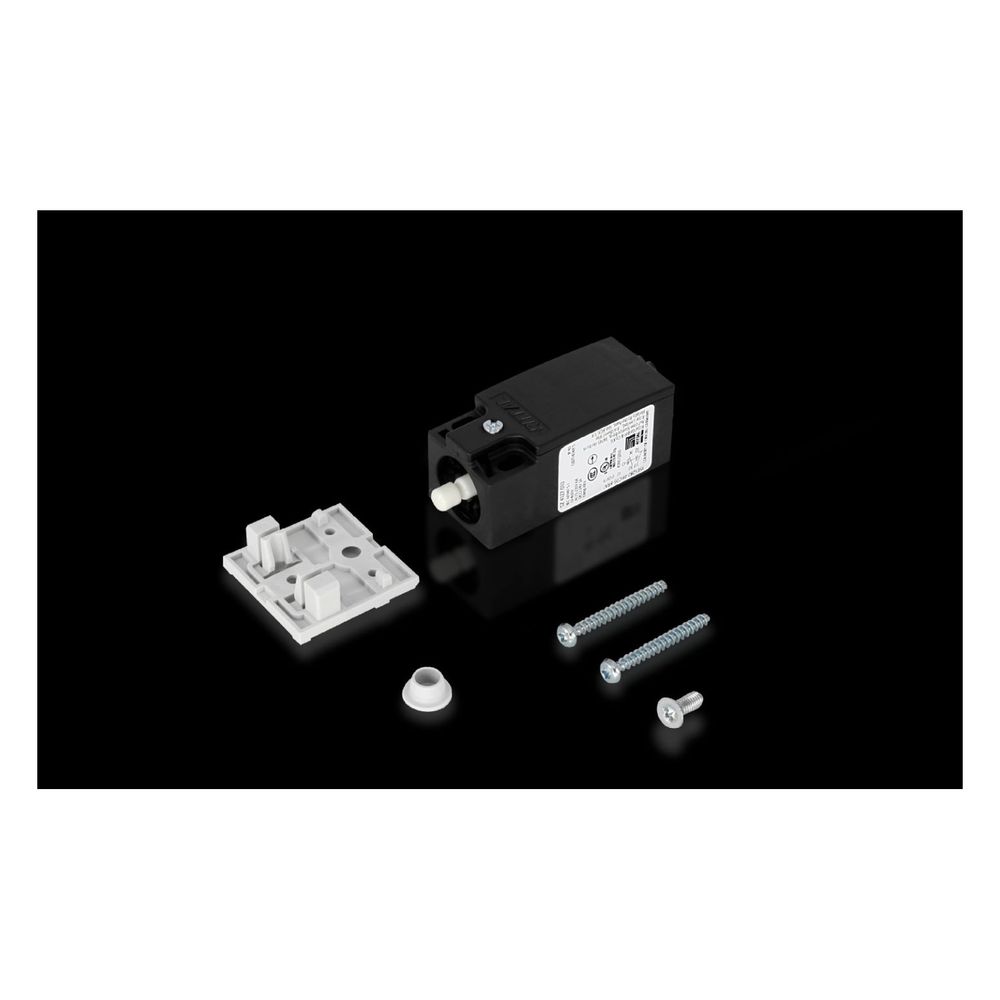

Der Rittal Türpositionsschalter SZ 4127.010 mit Halteplatte dient der Zustandsüberwachung in Schaltschränken und Gehäusen. Er ist für den Einsatz mit Systemleuchten sowie Kühlgeräten und Luft-Wasser-Wärmetauschern konzipiert, die nicht über einen integrierten Schalter verfügen. Die Montage in VX IT-Systemen erfordert den zusätzlichen Einsatz eines VX Montagewinkels.
Einsatz und Montage
Der Schalter ist für eine Vielzahl von Anwendungen in der Schaltschranktechnik optimiert. Er unterstützt den Betrieb von LED-Systemleuchten sowie Standard- und Komfortleuchten. Die robuste Ausführung ist für den industriellen Einsatz vorgesehen und wird ohne Anschlussleitung geliefert. Für eine stabile Befestigung ist die Halteplatte im Lieferumfang enthalten.
Elektrische Eigenschaften
Das Bauteil ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt und bietet eine Bemessungsisolationsspannung von 400 V AC. Die Bemessungsstoßspannungsfestigkeit zwischen den Phasen beträgt 6000 V AC. Der Schalter ist für verschiedene Spannungsbereiche geeignet, darunter 240 V AC, 125 V AC, 24 V AC sowie 24 V DC, bei einer maximalen Strombelastbarkeit von bis zu 8 A.
Technische Daten
- Bemessungsbetriebsspannung: 400 V AC
- Bemessungsisolationsspannung: 400 V AC
- Bemessungsstoßspannungsfestigkeit: 6000 V AC
- Schutzart: IP 40
- Gewicht: 0,075 kg
Dieser Türpositionsschalter ermöglicht eine zuverlässige Zustandsüberwachung in anspruchsvollen Umgebungen. Mit einer Bemessungsbetriebsspannung von 400 V AC und der Schutzart IP 40 stellt das Bauteil eine funktionale Ergänzung für Schaltschrank-Systeme dar. Die mitgelieferte Halteplatte sorgt für eine einfache und sichere Montage in der Anwendung.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-4127010 |
| Ausführung | sonstige |
| Ausführung (Produktebene) | ohne Anschlussleitung |
| Bemessungsbetriebsspannung | 400 |
| Bemessungsbetriebsspannung für FactFinder Filter | 400 / 400 |
| Bemessungsisolationsspannung | 400 V AC |
| Bemessungsstoßspannungsfestigkeit Phase zu Phase | 6000 V AC |
| Brillenflansch | sonstige |
| EAN-13 | 4028177497740 |
| ECCN Code | NOT_RELEVANT |
| Einbaumöglichkeiten | für Systemleuchte LED / für Standard- und Komfortleuchte ohne integrierten Türpositionsschalter / für Kühlgeräte und Luft-Wasser-Wärmetauscher |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Türpositionsschalter |
| Gewicht | 0,076 kg |
| Gewicht (pro VE) | 0.075 |
| Hinweis | Zum Einbau in VX IT nur in Verbindung mit VX Montagewinkel für Türpositionsschalter |
| Hinweis allgemein | Zum Einbau in VX IT nur in Verbindung mit VX Montagewinkel für Türpositionsschalter |
| Infotext Keyuser - nur intern | dri181702500 Kategorien nachträglich angegeben, weil gefehlt (06.09.2018 ps), soll IP 40 sein, lt. Info KPM 30.11.2020 Pstrauch |
| Katalogseite in HB 36 | 1024 |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Passend für Bemessungsbetriebsspannung | 240 V AC / 125 V AC / 24 V AC / 24 V DC |
| Passend für Bemessungsstrom (max) | 6 / 8 / 6 / 6 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 40 |
| Verpackungseinheit | 1 |
| Werkstoff | sonstige |
| WEEE-Nr. | 11161726 |
