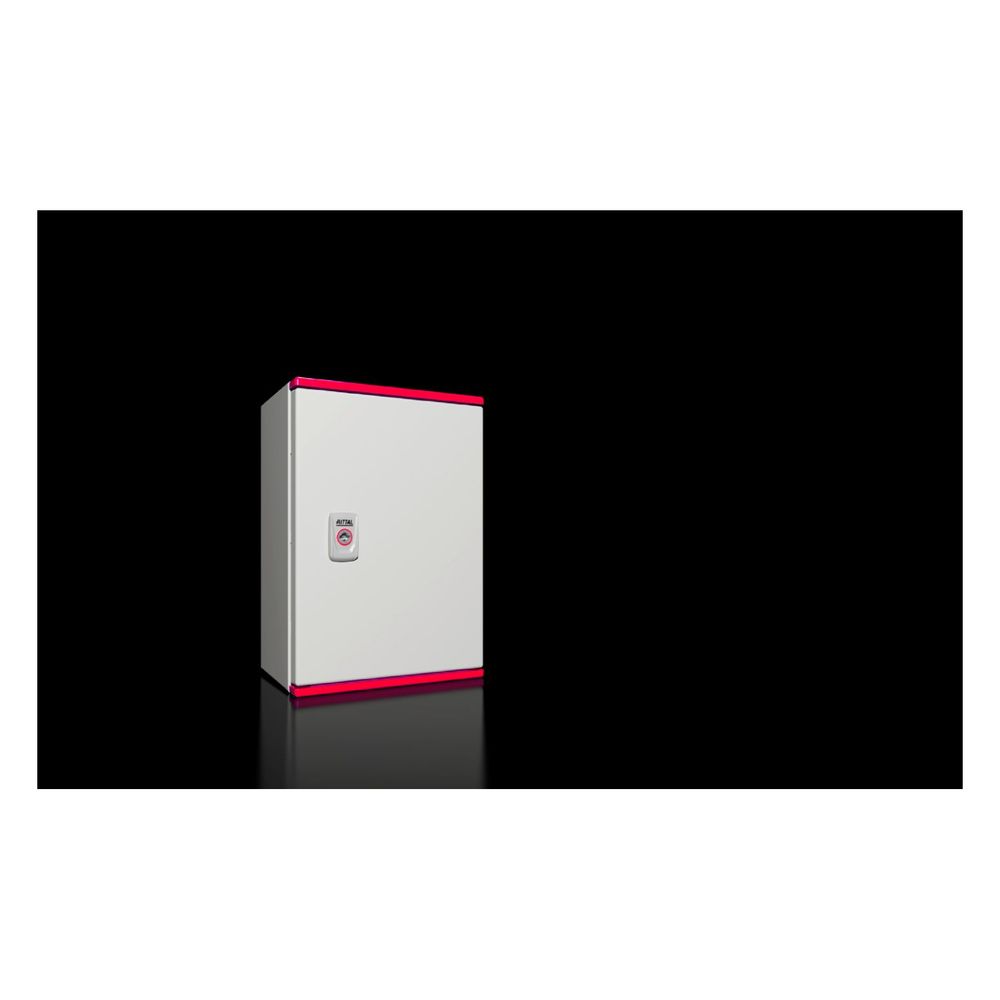

Rittal Kompakt-Schaltschrank AX 1432000, 250x350x150mm, Kunststoff, RAL 7035
Der Rittal Kompakt-Schaltschrank AX aus glasfaserverstärktem Polyester ist für anspruchsvolle Anwendungen im Innen- und Außenbereich konzipiert. Das robuste Gehäuse bietet mit der Schutzart IP 66 und der Schlagfestigkeit IK09 einen zuverlässigen Schutz für elektrische Komponenten. Dank des 25 mm Maßrasters und zahlreicher Befestigungsdome ermöglicht das System einen flexiblen und individuellen Innenausbau.
Robuste Konstruktion für den Außeneinsatz
Das Gehäuse besteht aus einem schlagfesten, glasfaserverstärkten Kunststoff, der selbstverlöschend gemäß UL 94-V0 ist. Die Konstruktion ist für Umgebungstemperaturen von -30 °C bis +75 °C ausgelegt und erfüllt das F1 Outdoor-Rating nach UL 746C. Eine doppelte Abdichtung an der Türober- und -unterkante dient als integrierte Regenschutzleiste, während die umlaufend eingeschäumte PU-Dichtung an der Tür die Schutzart NEMA 4X sicherstellt.
Flexibler Innenausbau
Die Montageplatte aus verzinktem Stahlblech bietet eine stabile Basis für die Installation von Komponenten. Durch das integrierte 25 mm Maßraster im Gehäuse lassen sich System-Chassis und Schienen präzise positionieren. Die Tür ist mit einem 130° Scharnier ausgestattet und ermöglicht einen wechselbaren Türanschlag, was die Montage in unterschiedlichen Einbausituationen erleichtert.
Dieser Schaltschrank kombiniert hohe Stabilität mit einer schutzisolierten Ausführung der Klasse II. Mit seinen kompakten Abmessungen von 250 x 350 x 150 mm eignet er sich ideal für den Schutz empfindlicher Steuerungstechnik. Die Kombination aus witterungsbeständigem Material, hoher Schlagfestigkeit nach IK09 und der Zertifizierung nach UL 508A macht das Gehäuse zu einer langlebigen Lösung für industrielle Anforderungen.
Technische Daten
- Breite: 250 mm
- Höhe: 350 mm
- Tiefe: 150 mm
- Montageplatte (B x H): 155 mm x 275 mm
- Schutzart: IP 66
- Schutzart NEMA: 4X
- Schlagfestigkeit: IK09
- Material: Glasfaserverstärkter Polyester
- Farbe: Ähnlich RAL 7035
- Türöffnungswinkel: 130 °
Lieferumfang
- 1x Gehäuse mit scharnierter Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 155 mm x 275 |
| Abmessungen allgemein | Breite: 250 mm Höhe: 350 mm Tiefe: 150 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1432000 |
| Ausführung | ohne Sichtscheibe |
| Ausführung (Produktebene) | ohne Sichtscheibe |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Wahlweise mit oder ohne Sichtscheibe / AX Kunststoff-Gehäuse sind optimal geeignet für Anwendungen im Outdoor-Bereich / Schutzart IP 56 bzw. IP 66 / Zahlreiche Befestigungsdome im Gehäuse bieten einen individuellen Innenausbau im 25 mm Maßraster / Hohe Stabilität durch glasfaserverstärkten Kunststoff |
| Branchentext - Überschrift | Kunststoff-Schaltschrank AX |
| Breite | 250 |
| Breite Montageplatte | 155 |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177006348 |
| Eckmodell | Nein |
| Farbe | Ähnlich RAL 7035 |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten / Von oben / Von oben und unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 4,74 kg |
| Gewicht (pro VE) | 4.74 |
| Hinweis | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Hinweis allgemein | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Höhe | 350 |
| Höhe Montageplatte | 275 |
| Infotext Keyuser - nur intern | 16.06.2020: Pstrauch über TWelsch: Angabe IK09 lt. Info NTreml, 24.06.2020 PStrauch über TWelsch IST Termin von 01.08. auf 01.10.20 M.Lotz alle Größen Lieferbar, 15.2.21 PStrauch, Marktrelev. Änderung Info eingetragen nach RS NT+ML/20.4.21 |
| Katalogseite in HB 36 | 94 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit scharnierter Tür, rundum geschlossen, 3 mm Doppelbart-Verschluss / Türanschlag rechts, auf links wechselbar / Montageplatte / Doppelte Abdichtung an Türober- und -unterkante als integrierte Regenschutzleiste |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: glasfaserverstärkter, ungesättigter Polyester GFK / Tür: umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech / Brandverhalten gemäß UL 94-V0 / Halogenfrei |
| Material für Filterfunktion | Kunststoff |
| Materialstärke Montageplatte | 2.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichtfenster | Nein |
| Mit Sichttür | Nein |
| Mittelsteg entfernbar | Nein |
| Montagehinweis | Zur Befestigung von Komponenten im Gehäuse werden die Schrauben für Innenausbau benötig / Mit dem Universalwinkel lassen sich Komponenten im 25 mm-Maßraster befestigen, z. B. System-Chassis |
| Montageplatte tiefenverstellbar | Nein |
| Normen | Erfüllt das F1 Outdoor-Rating nach UL 746C |
| Oberfläche | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt / Montageplatte: verzinkt |
| Produktbeschreibung (Description Temporary) | Einsatz im Umgebungstemperaturbereich: -30 °C...+75 °C Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 3RX / NEMA 4 / NEMA 4X / NEMA 12 |
| Schutzklasse | II (bei 1000 V AC) |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 150 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 3RX / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Türöffnungswinkel | 130 |
| Verpackungseinheit | 1 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
