Beschreibung

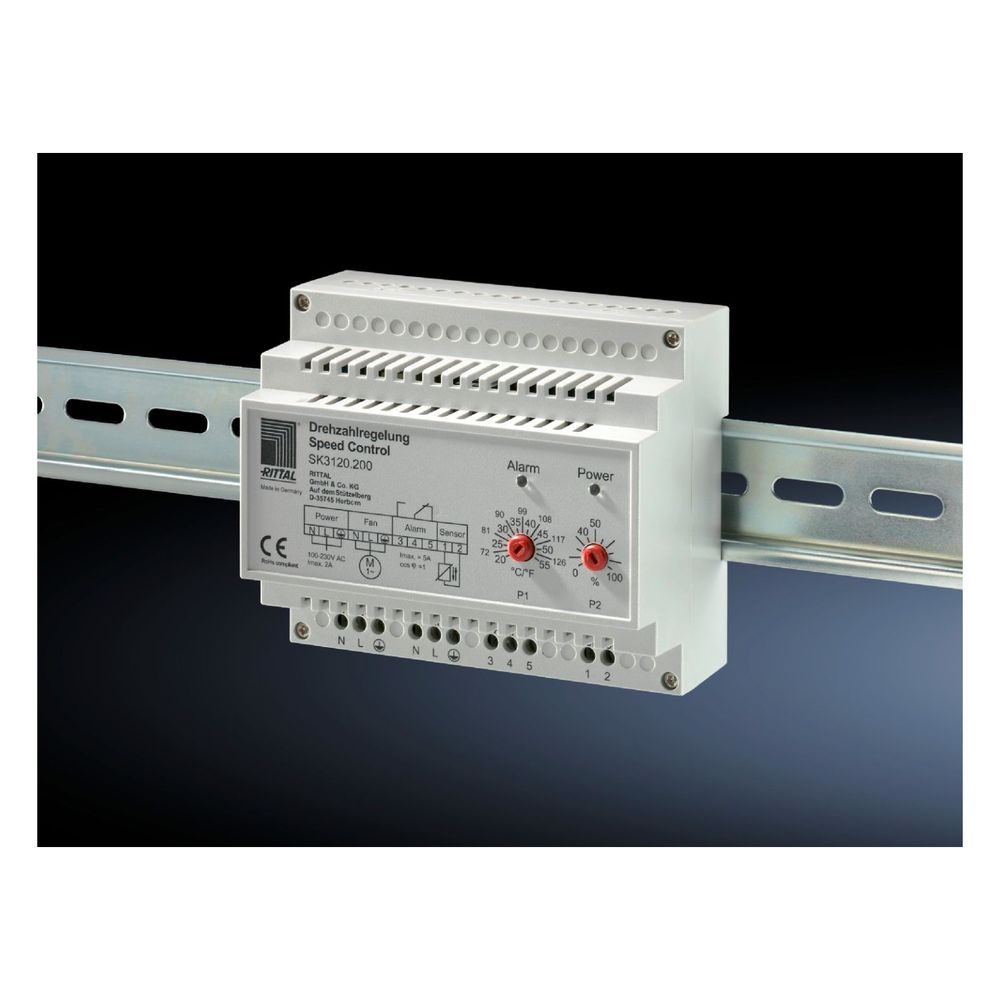

Rittal Drehzahlregelung SK 3120200, 100-230V, 300W, 105x90,5x60,2mm, Grau
Diese temperaturabhängige Drehzahlregelung ermöglicht eine effiziente Steuerung von Filterlüftern, Einschublüftern, Drucklüftern sowie Luft/Luft-Wärmetauschern. Durch die stufenlose Leistungsanpassung im Teillastbetrieb werden Geräuschemissionen reduziert und der Energieverbrauch optimiert. Das Gerät ist für den Betrieb mit einphasigen Wechselstrommotoren konzipiert und verfügt über eine integrierte Temperaturüberwachung.
Funktionsweise und Montage
Die Regelung erfolgt über einen Mikrocontroller mittels Phasenschnitt, wobei die Temperatur über einen Drehknopf eingestellt wird. Die Montage des Moduls erfolgt auf einer 35 mm Tragschiene gemäß EN 50 022. Ein NTC-Fühler mit einer Länge von 1,80 m dient zur Erfassung der Temperatur am Einsatzort, um die Lüfterleistung bedarfsgerecht anzupassen.
Technische Daten
- Bemessungsbetriebsspannung: 100 V - 230 V
- Max. Lüfterleistung: 300 W oder 2 A
- Temperatur-Einstellbereich: 20 °C bis 55 °C
- Breite: 105 mm
- Höhe: 90,5 mm
- Tiefe: 60,2 mm
- Farbe: Grau (RAL 7035)
Durch den Einsatz dieser Steuerungseinheit lässt sich die Betriebseffizienz von Klimatisierungskomponenten steigern. Die stufenlose Regelung bei einer maximalen Last von 300 W oder 2 A sorgt für einen bedarfsgerechten Betrieb. Dank des einstellbaren Temperaturbereichs von 20 °C bis 55 °C passt sich das System flexibel an die thermischen Anforderungen an, was den Energiebedarf senkt.
Lieferumfang
- 1x Drehzahlregler
- 1x NTC-Fühler (Länge 1,80 m)
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 105 mm Höhe: 90,5 mm Tiefe: 60,2 |
| Anzahl der Phasen | 3 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3120200 |
| Basiselement ohne Abdeckung | Ja |
| Bedienungsart | Drehknopf |
| Beleuchtung | ohne |
| Bemessungsbetriebsspannung | 100 V - 230 |
| Bemessungsbetriebsspannung für FactFinder Filter | 110 / 115 / 120 / 127 / 200 / 220 / 230 |
| Breite | 105 |
| Drehzahl | 100 |
| EAN-13 | 4028177631441 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Filtertechnik |
| Farbe | grau |
| Gewicht | 0,39 kg |
| Gewicht (pro VE) | 0.36 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 14017004 |
| Hinweis | Nur für 1-phasige AC-Motoren bzw. -Geräte einsetzbar Nicht geeignet für EC-Motoren |
| Hinweis allgemein | Nur für 1-phasige AC-Motoren bzw. -Geräte einsetzbar / Nicht geeignet für EC-Motoren |
| Höhe | 90.5 |
| Katalogseite in HB 36 | 549 |
| Leistungsregelung stufenlos | Ja |
| Lieferumfang (Produktebene) | Drehzahlregler / NTC-Fühler, Länge 1,80 |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Mit Temperatursensor | Ja |
| Montageart | sonstige |
| Produktbeschreibung (Description Temporary) | Temperaturabhängige Drehzahlregelung zur Geräuschreduzierung und Energieeinsparung im Teillastbetrieb. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schaltkontakt | Ja |
| Schutzart (IP) | sonstige |
| Technische Daten | Montage auf 35 mm Tragschiene EN 50 022 / Phasenschnitt mit Microcontroller / Max. Lüfterleistung 300 W oder 2 |
| Temperatur-Einstellbereich max (°C) | 55 |
| Temperatur-Einstellbereich min (°C) | 20 |
| Tiefe | 60.2 |
| Verpackungseinheit | 1 |
| Zeige Link zum Kennlinienfeld | Nein |
| WEEE-Nr. | 11161726 |
