Beschreibung

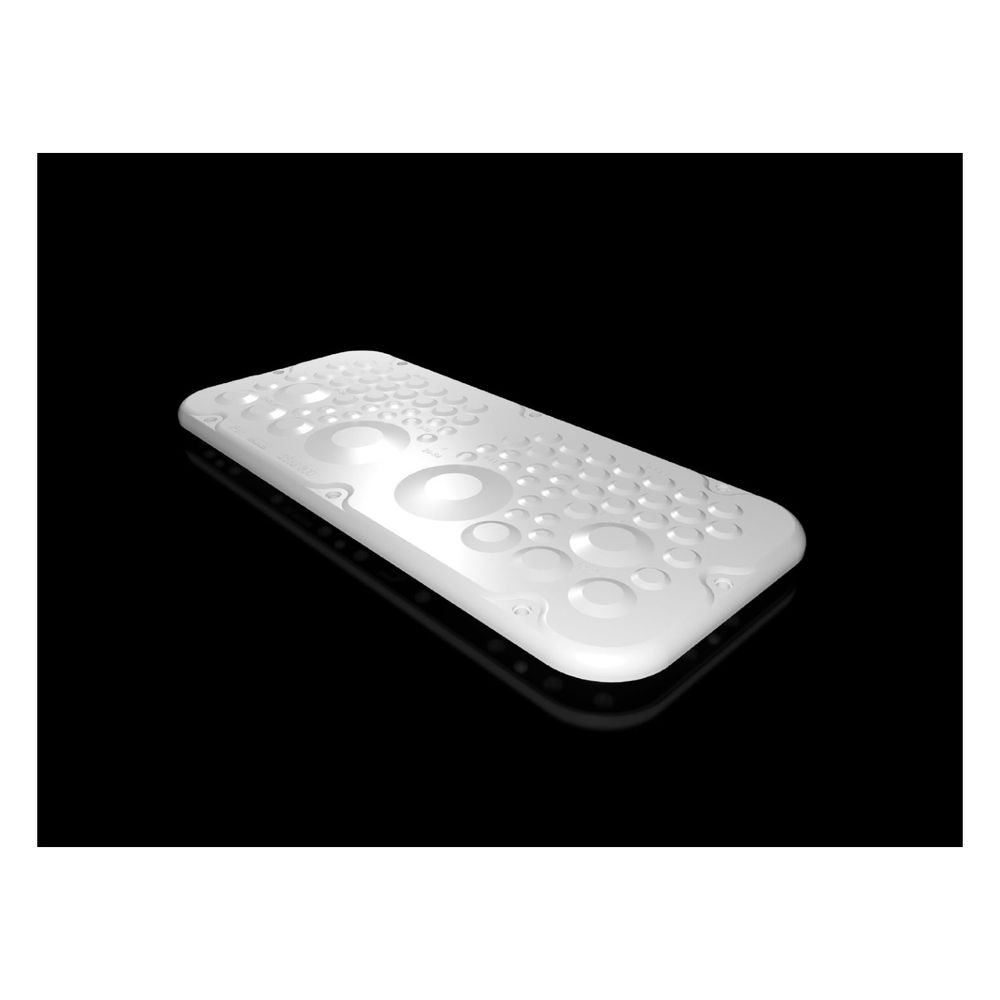

Rittal Flanschplatte AX 2562300 Membran, 339x149mm, Kunststoff, Ähnlich RAL 7035
Diese Kunststoff-Flanschplatte für die Gehäuseserie AX ermöglicht eine effiziente Kabeleinführung. Durch die integrierte Membrantechnik lassen sich Leitungen einfach durch Einstechen mit einer Spitze durchführen, was eine schnelle Montage bei gleichzeitig hoher Schutzart von IP 66 sicherstellt.
Funktion und Anwendung
Die Flanschplatte ist speziell für den Einsatz in Gehäusen des Typs AX konzipiert und entspricht der Größe 2. Das Material besteht aus Kunststoff nach UL 94-V0. Mit insgesamt 78 Steckverbinderöffnungen bietet das Bauteil Flexibilität bei der Leitungsführung. Die Ausführung ist gerade gehalten, was eine passgenaue Integration in die entsprechenden Gehäuse unterstützt.
Die Flanschplatte überzeugt durch ihre einfache Handhabung und die zuverlässige Abdichtung der Kabeleinführungen. Mit einer Breite von 339 mm und einer Tiefe von 149 mm fügt sie sich präzise in die Gehäuse ein. Die Schutzart IP 66 stellt sicher, dass das Gehäuseinnere effektiv vor äußeren Einflüssen geschützt bleibt, sofern die Montage sachgerecht erfolgt. Damit stellt dieses Zubehör eine Lösung für eine saubere und geschützte Leitungsdurchführung dar.
Technische Daten
- Breite: 339 mm
- Tiefe: 149 mm
- Material: Kunststoff nach UL 94-V0
- Schutzart: IP 66
- Flanschplattengröße: 2
- Anzahl Steckverbinderöffnungen: 78
- Ausführung: Membran, gerade
- Farbe: Ähnlich RAL 7035
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 339 mm Tiefe: 149 |
| Anzahl der Steckverbinderöffnungen | 78 |
| Anzahl Kabeleinführungen | 24 / 44 / 6 / 2 / 2 |
| Anzahl Kabeleinführungen und Durchmesser | 24 x 5-11 / 44 x 10-15 / 6 x 15-25 / 2 x 19-34 / 2 x 26-54 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2562300 |
| Ausführung | Membran |
| Breite | 339 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177935716 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Flanschplatte |
| Farbe | Ähnlich RAL 7035 |
| Flanschplatte | Größe: 2 |
| Flanschplattengröße | 2 |
| Für Durchmesser max | 11 / 15 / 25 / 34 / 35 / 54 / 110 |
| Für Durchmesser min | 5 / 10 / 15 / 19 / 26 / 26 / 50 |
| Für Kabel-Ø | 5, 10, 15, 19, 26, 26, 50 - 11, 15, 25, 34, 35, 54, 110 |
| Gewicht | 0,5 kg |
| Gewicht (pro VE) | 0.483 |
| Gewindeart | ohne |
| Hinweis | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Hinweis allgemein | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Infotext Keyuser - nur intern | Es gibt das Agreement aus einem Kompetenztema vor 3-4 Jahren, das generell im Internet zu kommunizieren/NTreml 06.03.2019, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Kabeleinführung | Anzahl Kabeleinführungen: 2444622 Min. Kabeldurchmesser: 5 mm10 mm15 mm19 mm26 mm26 mm50 mm Max. Kabeldurchmesser: 11 mm15 mm25 mm34 mm35 mm54 mm110 |
| Katalogseite in HB 36 | 1052 |
| Material (Produktebene) | Kunststoff nach UL 94-V0 |
| Oberflächenschutz | unbehandelt |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX |
| Produktbeschreibung (Description Temporary) | Kunststoff nur mit einer Spitze einstechen und Kabel durchziehen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 66 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tiefe | 149 |
| Typ | gerade |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Vorprägungen | Nein |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
