Beschreibung

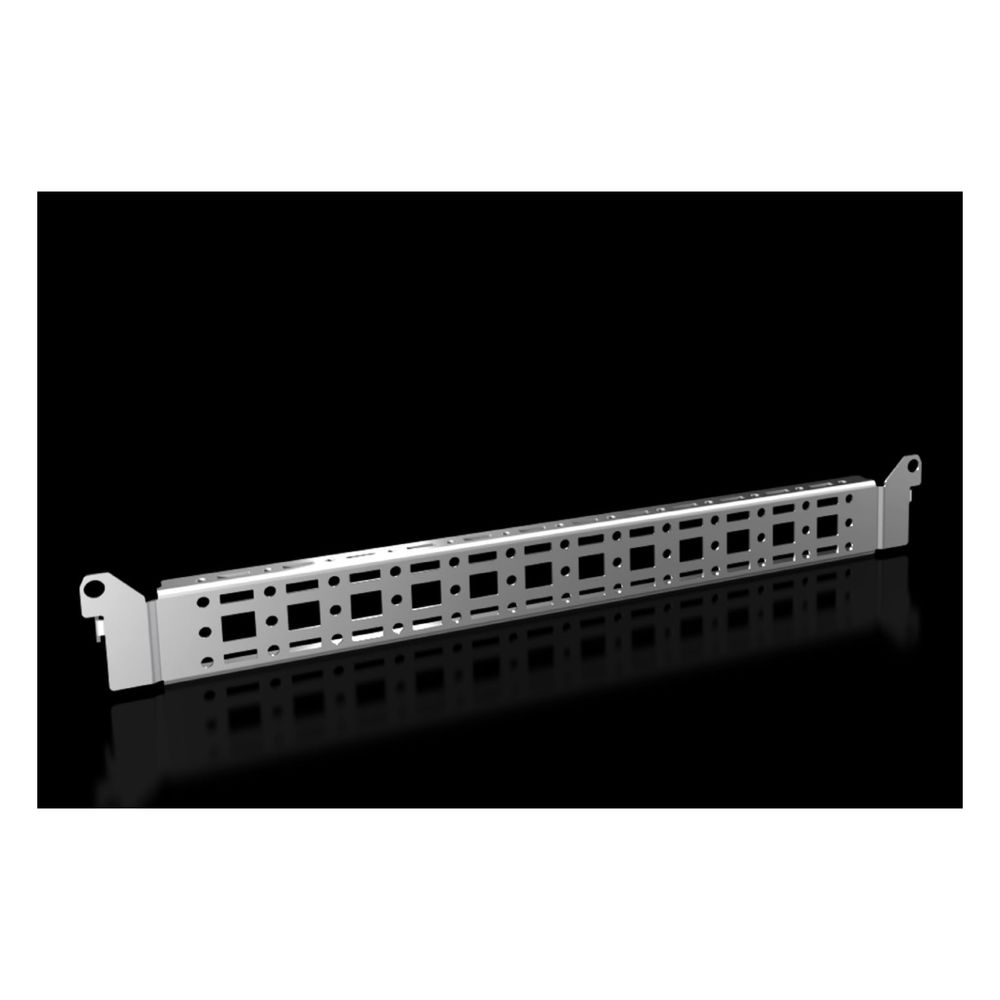

Rittal System-Chassis VX 8619.710, 14x39mm, Stahlblech, Zink
Das System-Chassis 14x39 mm von Rittal ermöglicht eine effiziente Montage von Türeinbauten wie Kabelkanälen oder Kabelschlauchhaltern. Die aus verzinktem Stahlblech gefertigte Montageschiene ist für eine Türbreite von 500 mm ausgelegt und lässt sich sicher am Türrohrrahmen befestigen.
Vielseitige Einsatzmöglichkeiten
Die Montageschiene ist für eine Vielzahl von Gehäusetypen konzipiert, darunter VX, VX SE, TP, AX, AX Kunststoff, Wandgehäuse AX (3-teilig) sowie Pult-Systeme der Serie CX. Durch die robuste Konstruktion aus Metall bietet sie eine stabile Basis für den Innenausbau. Für die Befestigung eigener Komponenten am System-Chassis sind Blechschrauben oder gewindeformende Schrauben der Größe M5 erforderlich.
Technische Daten
- Abmessungen: 14 x 39 mm
- Passend für Türbreite: 500 mm
- Abstand Befestigungspunkte: 375 mm
- Material: Stahlblech
- Oberfläche: Verzinkt
Die Montageschiene überzeugt durch ihre schnelle Montage am Türrohrrahmen und bietet eine zuverlässige Lösung für den strukturierten Innenausbau von Schaltschränken. Mit einer Breite von 375 mm zwischen den Befestigungspunkten und der hochwertigen verzinkten Oberfläche ist das System-Chassis für eine Vielzahl von Anwendungen in VX, AX und CX Gehäusesystemen geeignet.
Lieferumfang
- 4x System-Chassis
- Inkl. Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abstand Befestigungspunkte | 375 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8619710 |
| Ausführung | Montageschiene |
| Breite | 375 |
| EAN-13 | 4028177924635 |
| Einbaumöglichkeiten AX | In Gehäusebreite 400 mm und in Gehäusehöhe 500 mm, in Verbindung mit der Schiene für Innenausbau AX / In Gehäusebreite 1000 mm in Schlosstür |
| Einbaumöglichkeiten AX 3-teilig | In Gehäusetiefe 573 |
| Einbaumöglichkeiten AX Kunststoff | In Türbreite 500 |
| Einbaumöglichkeiten AX, Edelstahl | In Gehäusehöhe 500 mm / In Gehäusebreite 400 |
| Einbaumöglichkeiten CX | In Pultoberteil und Pultmittelteil in die Tiefe in Verbindung mit der Schiene für Innenausbau CX / In Pultunterteil in Gehäusetiefe 500 mm / In Türbreite 500 |
| Einbaumöglichkeiten TP | In Pultoberteile für 3-teiligen Aufbau in Gehäusebreite 600 mm, in Verbindung mit der Schiene für Innenausbau TP, Kompakt-Schaltschrank HD |
| Einbaumöglichkeiten VX | In Türbreite 500 |
| Einbaumöglichkeiten VX SE | In Türbreite 500 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Chassis |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 500 |
| Gewicht | 0,885 kg |
| Gewicht (pro VE) | 0.92 |
| Hinweis | Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt |
| Hinweis allgemein | Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt |
| Infotext Keyuser - nur intern | 23.02.23 PS: 8619710 Einbaumöglichkeit AX angepasst, Info RH, In Türbreite 500 mm raus, geht nicht, dafür In Gehäusebreite 1000 mm in Schlosstür |
| Katalogseite in HB 36 | 952 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Montagehinweis | Zum Einbau in AX Stahlblech nur in Verbindung mit Schiene für Innenausbau AX |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite oder Höhe oder Tiefe | 500 |
| Passend für Gehäusetyp | VX / VX SE / TP / AX / AX Kunststoff / Wandgehäuse AX, 3-teilig / Standpult CX / Pult-System CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX SE Gehäusetyp: TP Gehäusetyp: AX Gehäusetyp: AX Kunststoff Gehäusetyp: Wandgehäuse AX, 3-teilig Gehäusetyp: Standpult CX Gehäusetyp: Pult-System CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE TP AX AX Kunststoff Wandgehäuse AX, 3-teilig Standpult CX Pult-System CX Passend für Breite oder Höhe oder Tiefe: 500 |
| Passend für Türbreite | 500 |
| PCF-Wert - Carbon footprint value | 6.17 |
| Product Carbon Footprint - PCF | 6,17 |
| Produktbeschreibung (Description Temporary) | Zum Befestigen von Kabelkanal, Kabelschlauchhalter, Türeinbauten etc. |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 4 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
