Beschreibung

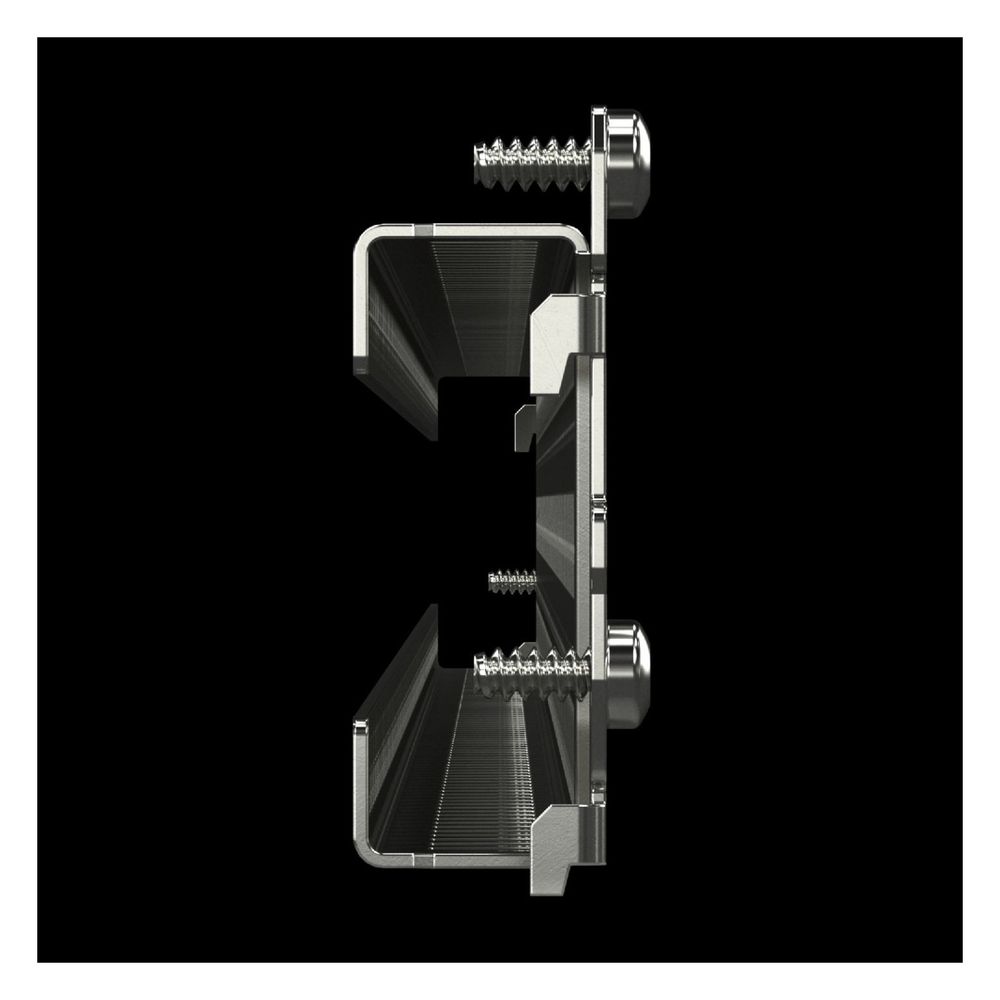

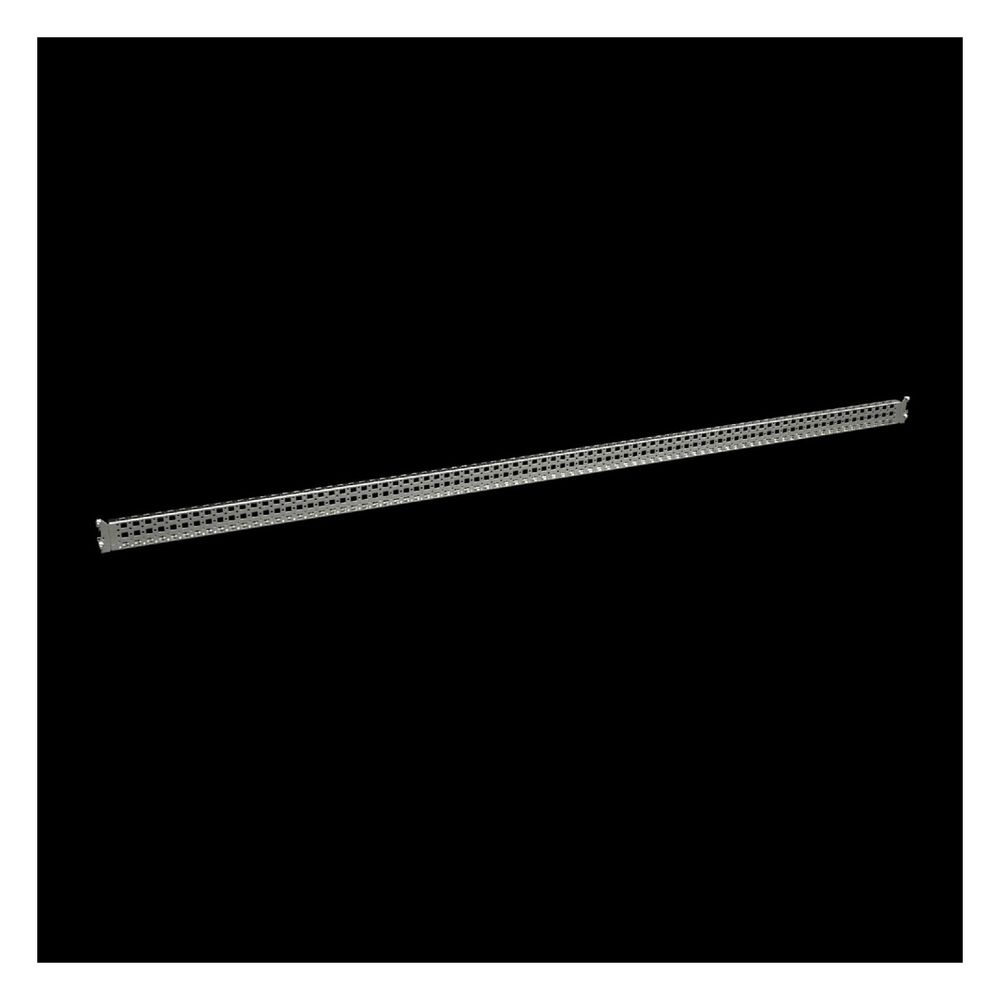

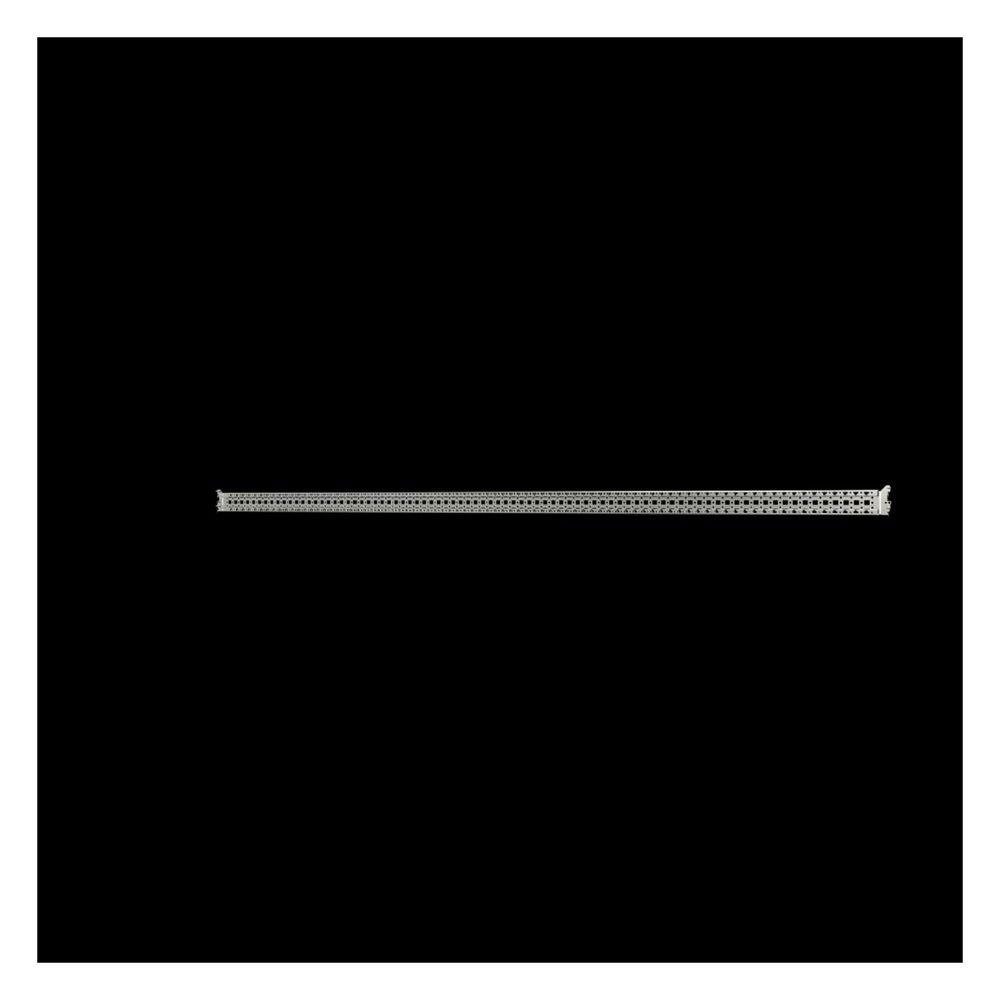

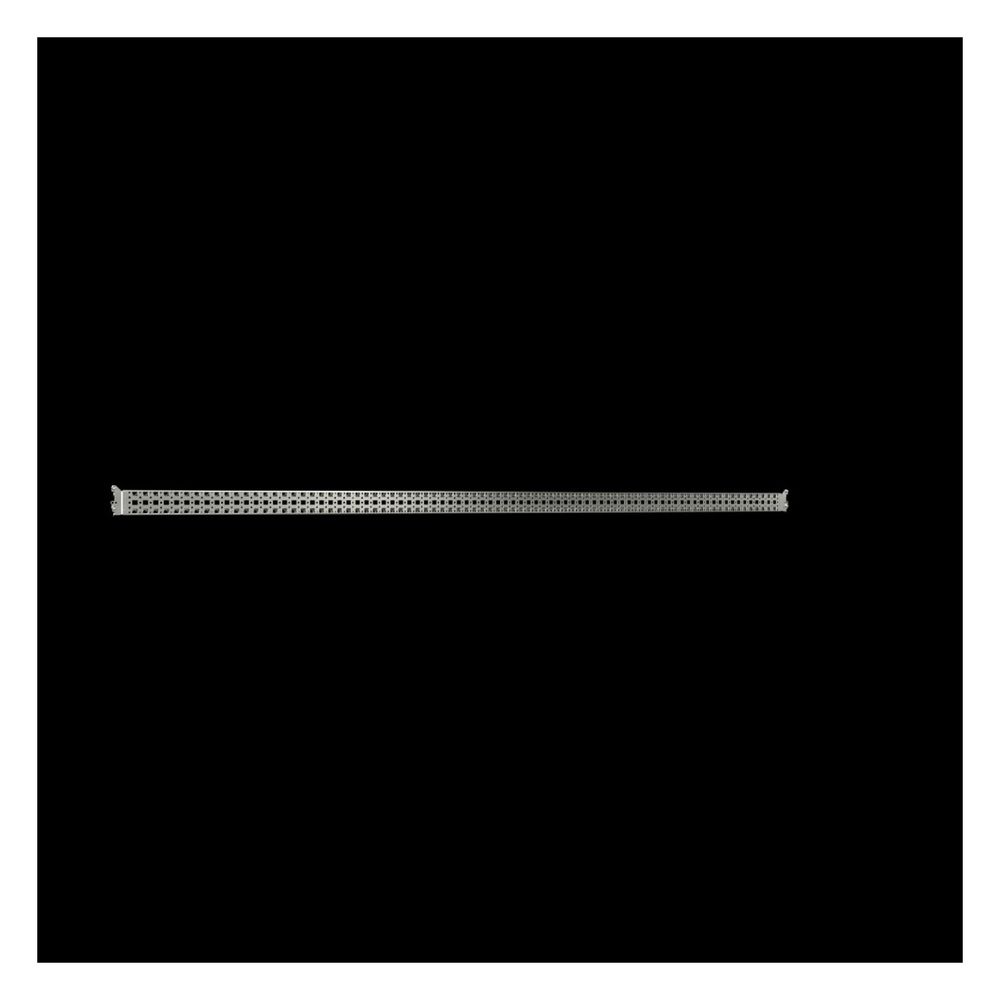

Rittal System-Chassis VX 8617.130, 23x64mm, Stahlblech, Zink, 4 Stück

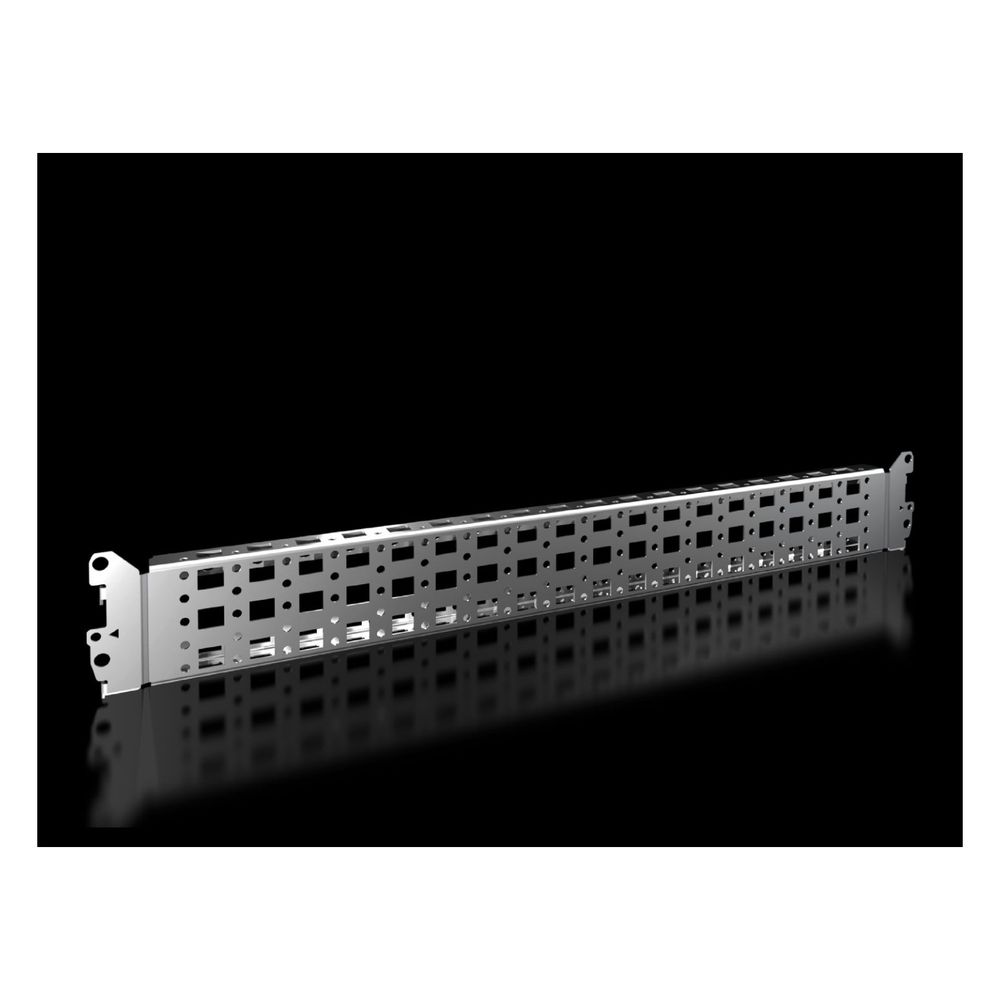

Das Rittal System-Chassis ermöglicht einen variablen und individuellen Innenausbau von Schrankgerüsten auf der inneren Montageebene sowie den Einbau in Kompakt-Schaltschränke. Die aus verzinktem Stahlblech gefertigte Montageschiene ist für Gehäuse mit einer Breite oder Tiefe von 600 mm konzipiert und lässt sich flexibel in die Systemlochung einhängen und verschrauben.
Vielseitige Montageoptionen
Die Systemlochung an allen vier Seiten erlaubt eine einfache Installation. An der Ober- und Unterseite befinden sich zusätzliche Lochungen für Käfigmuttern, die die Befestigung eigener Komponenten mittels metrischer Schrauben ermöglichen. Neben der Montage auf der inneren Schrankebene kann das System in Verbindung mit entsprechenden Ausbauwinkeln auch im Sockel-System VX eingesetzt werden.
Kompatibilität
Das System-Chassis ist für eine Vielzahl von Gehäusetypen geeignet, darunter VX, VX IT, VX SE, PC, IW sowie AX und AX Kunststoff. Die robuste Konstruktion sorgt für eine stabile Basis bei der Erweiterung der Schrankinfrastruktur.
Technische Daten
- Breite: 525 mm
- Höhe: 64 mm
- Tiefe: 18,5 mm
- Material: Stahlblech
- Oberfläche: Verzinkt
- Geeignet für Gehäusebaubreite: 600 mm
- Geeignet für Gehäusebautiefe: 600 mm
Lieferumfang
- 4x System-Chassis
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8617130 |
| Ausführung | Montageschiene |
| Breite | 525 |
| Brillenflansch | Metall |
| EAN-13 | 4028177829138 |
| Einbaumöglichkeiten AX | In Gehäusebreite/-höhe 600 mm, in Verbindung mit der Schiene für Innenausbau AX und Bodenausbauschiene für AX |
| Einbaumöglichkeiten AX Kunststoff | In Gehäusebreite 600 mm, in Verbindung mit dem Universalwinkel |
| Einbaumöglichkeiten AX, Edelstahl | In Gehäusebreite/-höhe 600 mm, in Verbindung mit der Bodenausbauschiene |
| Einbaumöglichkeiten IW | In Schrankbreite/-tiefe 600 mm, in Verbindung mit der Adapterschiene für VX Kompatibilität |
| Einbaumöglichkeiten PC | In Schrankbreite 600 mm, in Verbindung mit der Adapterschiene für VX Kompatibilität |
| Einbaumöglichkeiten VX | In Schrankbreite/-tiefe 600 mm, auf der inneren Montageebene |
| Einbaumöglichkeiten VX SE | In Schrankbreite/-tiefe 600 mm, auf der inneren Montageebene, in Verbindung mit der Adapterschiene für VX Kompatibilität |
| Einbaumöglichkeiten VX Sockel | In Sockelbreite/-tiefe 600 mm an den Sockel-Blenden, in Verbindung mit Sockel-Ausbauwinkel |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Chassis |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 600 |
| Geeignet für Gehäusebautiefe | 600 |
| Gewicht | 0,607 kg |
| Gewicht (pro VE) | 2.42 |
| Höhe | 64 |
| Infotext Keyuser - nur intern | 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Katalogseite in HB 36 | 991 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | B - up to 15 days |
| Lieferzeitklasse für RiCS, lose beigelegt | B - up to 15 days |
| Lieferzeitklasse für RiCS, montiert | B - up to 15 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für | Sockel-System VX |
| Passend für Breite oder Höhe oder Tiefe | 600 |
| Passend für Gehäusetyp | VX / VX IT / VX SE / PC / IW / AX / AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX IT Gehäusetyp: VX SE Gehäusetyp: PC Gehäusetyp: IW Gehäusetyp: AX Gehäusetyp: AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX IT VX SE PC IW AX AX Kunststoff Passend für Breite oder Höhe oder Tiefe: 600 |
| PCF-Wert - Carbon footprint value | 12.9 |
| Product Carbon Footprint - PCF | 12,9 |
| Produktbeschreibung (Description Temporary) | Für variablen und individuellen Innenausbau des Schrankgerüsts auf der inneren Montageebene und zum Einbau in Kompakt-Schaltschränke. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Tiefe | 18,5 |
| Verpackungseinheit | 4 |
| Vorteile | Einfach in die Systemlochung einhängen und verschrauben / Systemlochung an allen vier Seiten / Oben und unten mit Lochung für Käfigmutter zur Befestigung eigener Komponenten über metrische Schrauben |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
