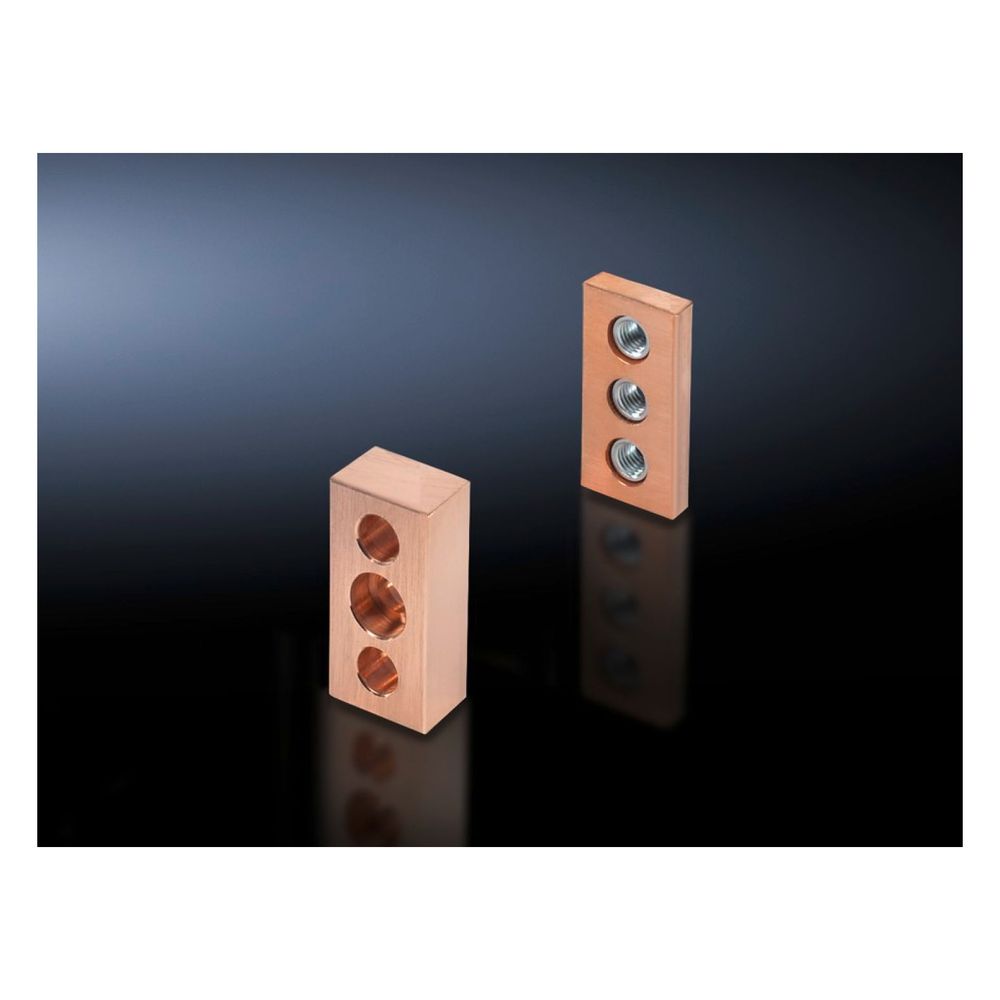

Rittal Kontaktstück Flat-PLS 9676526, 60mm, 3-polig, 23kA, E-Cu... RITTAL-9676526 4028177602748 (Abb. 1)

Rittal Kontaktstück Flat-PLS 9676526, 60mm, 3-polig, 23kA, E-Cu

44,70 €
inkl. 19% MwSt.
VPE: 1 Stück
Versandweg Symbol
Lieferung per Paket
5,90 €
Versandinfos
6 Stück lagernd
Versand innerhalb 2 – 4 Werktagen
Mi. 08. Juli 26 – Fr. 10. Juli 26
Verfügbare Zahlungsweisen
PayPal Klarna Klarna Direct Debit Klarna Pay Later Visa Mastercard Google Pay Apple Pay
Beschreibung

Rittal Kontaktstück Flat-PLS 9676526, 60mm, 3-polig, 23kA, E-Cu

Dieses Kontaktstück aus E-Cu ermöglicht die bohrungslose Verbindung von Anschlusswinkeln und Verbindungssätzen mit dem Flat-PLS Sammelschienensystem. Es ist für den Einsatz mit zwei Flachschienen konzipiert und für eine Sammelschienenbreite von 60 mm ausgelegt.

Funktion und Anwendung

Das Bauteil dient der sicheren Anbindung von Flachkupferschienen an das Sammelschienensystem Flat-PLS. Durch die konstruktive Auslegung wird eine zuverlässige Kontaktierung erreicht, die für eine Kurzschlussfestigkeit von 23 kA ausgelegt ist. Die Montage erfolgt direkt an den Schienen, wobei das System für einen Schienenabstand von 60 mm optimiert ist.

Technische Daten

  • Material: E-Cu
  • Sammelschienen-System: Flat-PLS
  • Für Sammelschienen-Breite: 60 mm
  • Schienenabstand: 60 mm
  • Anzahl Schienen pro Leiter: 2
  • Polzahl: 3
  • Kurzschlussfestigkeit (Icw): 23 kA
  • Befestigungsmaß: 40 mm

Die robuste Ausführung aus E-Cu sorgt für eine dauerhafte elektrische Verbindung innerhalb der Stromverteilung. Mit einer Kurzschlussfestigkeit von 23 kA und der präzisen Passform für 60 mm breite Sammelschienen unterstützt das Kontaktstück eine effiziente Systemintegration. Die Komponente ist für 3-polige Anwendungen ausgelegt und ermöglicht eine fachgerechte Installation in Flat-PLS Systemen.

Lieferumfang

  • 1x Kontaktstück
  • Befestigungsmaterial

Technische Daten
Hersteller Rittal
Anzahl Schienen pro Leiter 2
Approbation ABS Nein
Approbation ATEX Nein
Approbation BV Nein
Approbation CCC Nein
Approbation CSA Nein
Approbation CUL Nein
Approbation CUR Nein
Approbation DNV GL Nein
Approbation EAC Nein
Approbation ENEC Nein
Approbation GL Nein
Approbation GS Nein
Approbation IEC Nein
Approbation LRS Nein
Approbation NV Nein
Approbation RMRS Nein
Approbation TUEV Nein
Approbation TUEV GL Nein
Approbation TUEV MARK Nein
Approbation UL Nein
Approbation UL CUL NITW Nein
Approbation UL FTTA Nein
Approbation UR Nein
Approbation UR CUR ACVS2 8 Nein
Approbation VDE Nein
Artikelnummer RITTAL-9676526
Befestigungsmaß Daten 40
EAN-13 4028177602748
ECCN Code NOT_RELEVANT
Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) Anschlusstechnik
Für Sammelschienen-Breite 60
Für Sammelschienen-System Flat-PLS
Gewicht 0,55 kg
Gewicht (pro VE) 0.6
Hinweis Die im Lieferumfang enthaltenen Schrauben dienen zur Fixierung der Kontaktstücke an den Sammelschienen Schrauben zur Befestigung der Anschlusswinkel sind nicht im Lieferumfang enthalten Die benötigte Schraubenlänge muss entsprechend der Sammelschienenbreite B ausgewählt werden, d. h. Länge = B + Befestigungsmaß + (Anzahl der Teilleiter x 10) Anzahl der Schrauben je Winkel: Bei 2 Teilleitern je Leiter: 2 St. und bei 3 bzw. 4 Teilleitern je Leiter: 4 St.
Hinweis allgemein Die im Lieferumfang enthaltenen Schrauben dienen zur Fixierung der Kontaktstücke an den Sammelschienen / Schrauben zur Befestigung der Anschlusswinkel sind nicht im Lieferumfang enthalten / Die benötigte Schraubenlänge muss entsprechend der Sammelschienenbreite B ausgewählt werden, d. h. Länge = B + Befestigungsmaß + (Anzahl der Teilleiter x 10) / Anzahl der Schrauben je Winkel: Bei 2 Teilleitern je Leiter: 2 St. und bei 3 bzw. 4 Teilleitern je Leiter: 4 St.
Kurzschlussfestigkeit (Icw) 23
Lieferumfang (Produktebene) Inkl. Befestigungsmaterial
Material (Produktebene) E-Cu
Polzahl 3
Produktbeschreibung (Description Temporary) Zur Verbindung der Anschlusswinkel mit Sammelschienensystemen.
Produktserie Flat-PLS
REACH - Deklarationspflichtig Nein
Schienenabstand 60
Verpackungseinheit 1
WEEE-Nr. 11161726
