Beschreibung

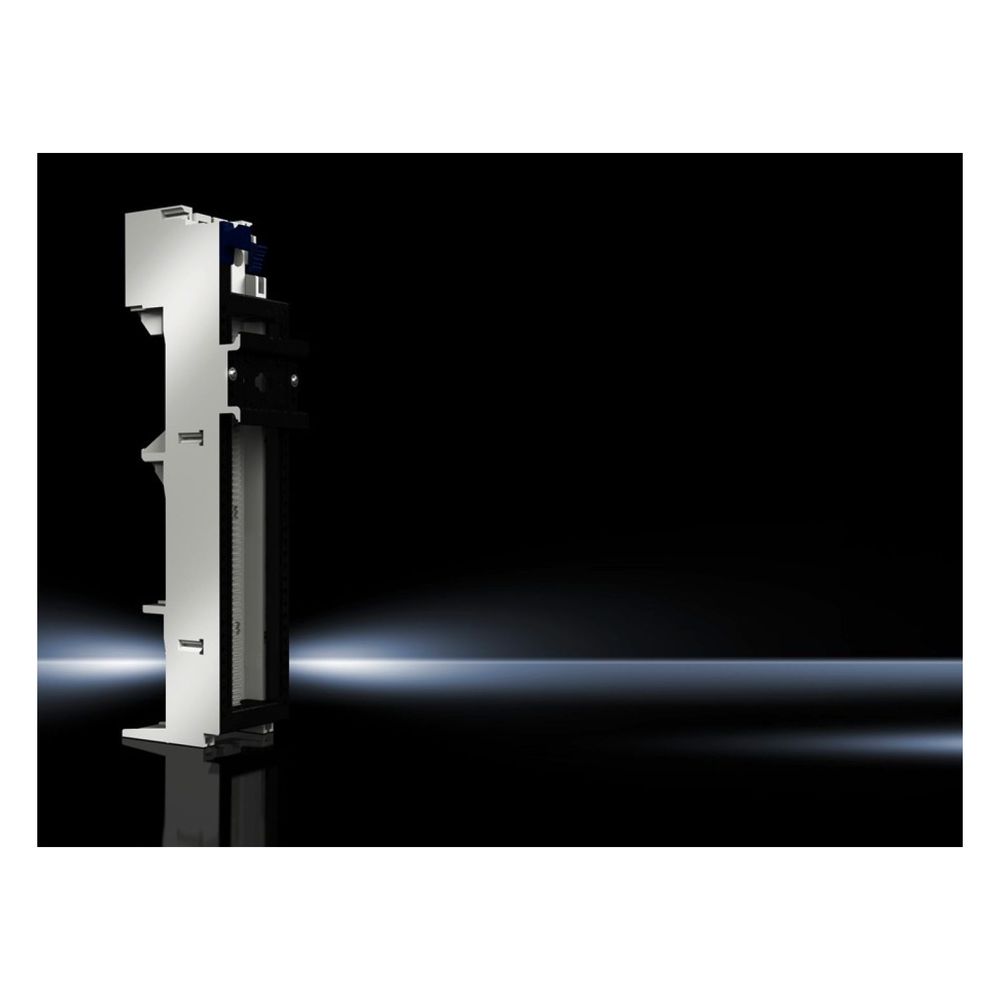

Rittal OM-Adapter RiLine 9340.530, 32A 690V 3-polig 45x208mm, Polyamid, RAL 7035
Der OM-Adapter aus der Serie RiLine ermöglicht die sichere Montage und elektrische Anbindung von Geräten auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Die 3-polige Komponente ist für einen Bemessungsstrom von bis zu 32 A bei einer Betriebsspannung von 690 V ausgelegt. Dank der integrierten Zugfederklemmen für Rundleiter von 1,5 bis 6 mm² ist eine effiziente Installation möglich.
Robuste Konstruktion für den Schaltschrankbau
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Das Gehäuse in RAL 7035 ist für den Einsatz auf Stromschienen mit einer Dicke von 5 mm bis 10 mm konzipiert. Die Bauweise mit einer Breite von 45 mm und einer Höhe von 208 mm integriert einen Tragrahmen sowie eine Tragschiene vom Typ TS 45C, was eine flexible Bestückung innerhalb des RiLine-Systems unterstützt.
Technische Daten
- Bemessungsstrom: 32 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Anschlussquerschnitt Rundleiter: 1,5 - 6 mm²
- Schienenmittenabstand: 60 mm
- Stromschienendicke: 5 - 10 mm
- Baubreite: 45 mm
- Bauhöhe: 208 mm
- Material: Polyamid (UL 94-V0)
- Tragschienen-Typ: 1 x TS 45C
Dieser OM-Adapter überzeugt durch seine robuste Verarbeitung und die einfache Handhabung bei der elektrischen Anbindung. Mit einer Belastbarkeit von 32 A und der Eignung für 690 V bietet er eine stabile Basis für die Geräteintegration in 60-mm-Sammelschienensystemen. Die Verwendung von Zugfederklemmen für Leiterquerschnitte bis 6 mm² sowie die passgenaue Ausführung für gängige Schienenstärken machen ihn zu einer zuverlässigen Lösung für professionelle Energieverteilungsanwendungen.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 208 |
| Anschluss von Rundleitern | 1,5 - 6 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340530 |
| Ausführung | mit Zugfederklemmen |
| Ausführung (Variantenebene) | mit Zugfederklemmen |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 32 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502628 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Adapter |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,28 kg |
| Gewicht (pro VE) | 0.26 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Höhe | 208 |
| Katalogseite in HB 36 | 310 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 32 |
| Passend für Hersteller (Typ) | 45 mm x 170 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 1,5 - 6 |
| Querschnitt Rundleiter max | 6 |
| Querschnitt Rundleiter min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragrahmenbreite | 45 |
| Tragrahmenhöhe | 170 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 45C |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
