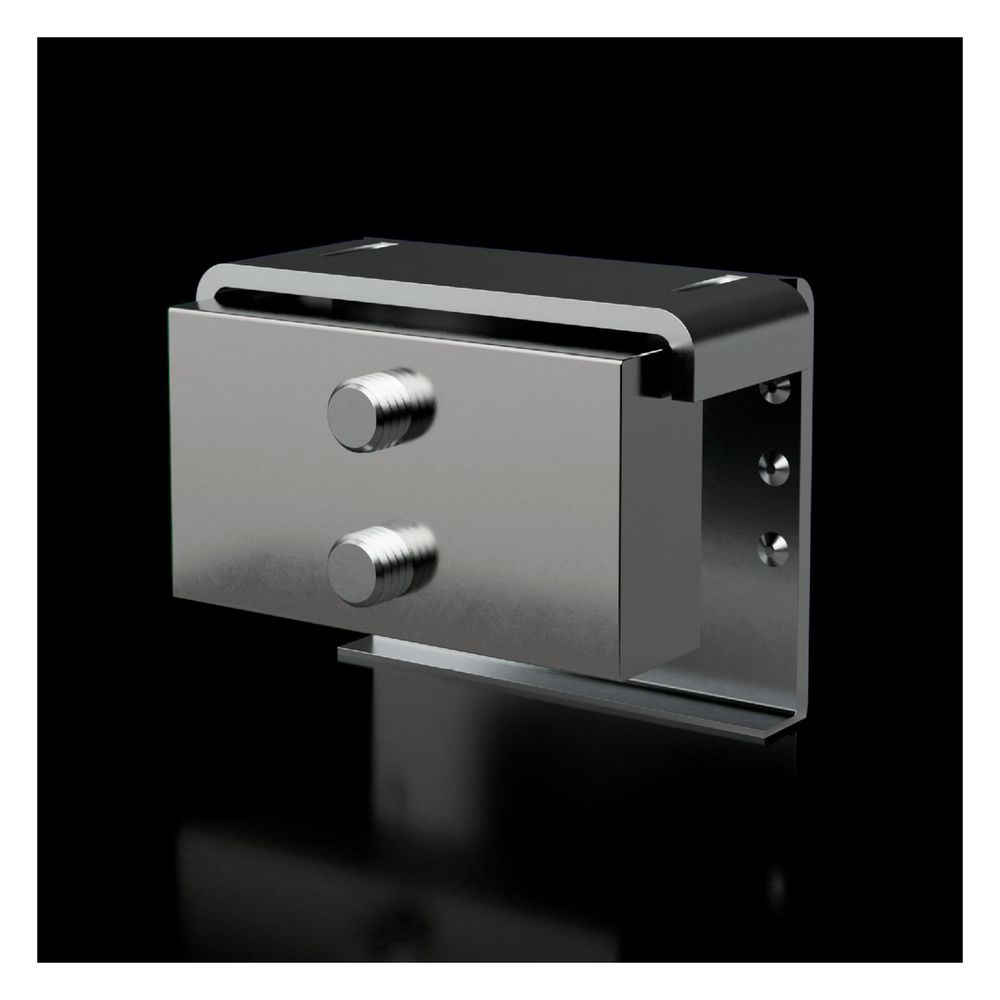

Rittal Anreihverbinder RiLineX 9365003, 15x5-30x10mm L:45mm, Stahlblech/E-Cu, verzinkt/verzinnt

Dieser Anreihverbinder von Rittal dient der Verbindung modularer RiLineX Boards innerhalb eines Schaltschrankes. Die Komponente ist für E-Cu-Sammelschienen mit Abmessungen von 15x5 mm bis 30x10 mm ausgelegt und für Spannungen bis 1000 V AC beziehungsweise 1500 V DC geeignet.

Funktion und Aufbau

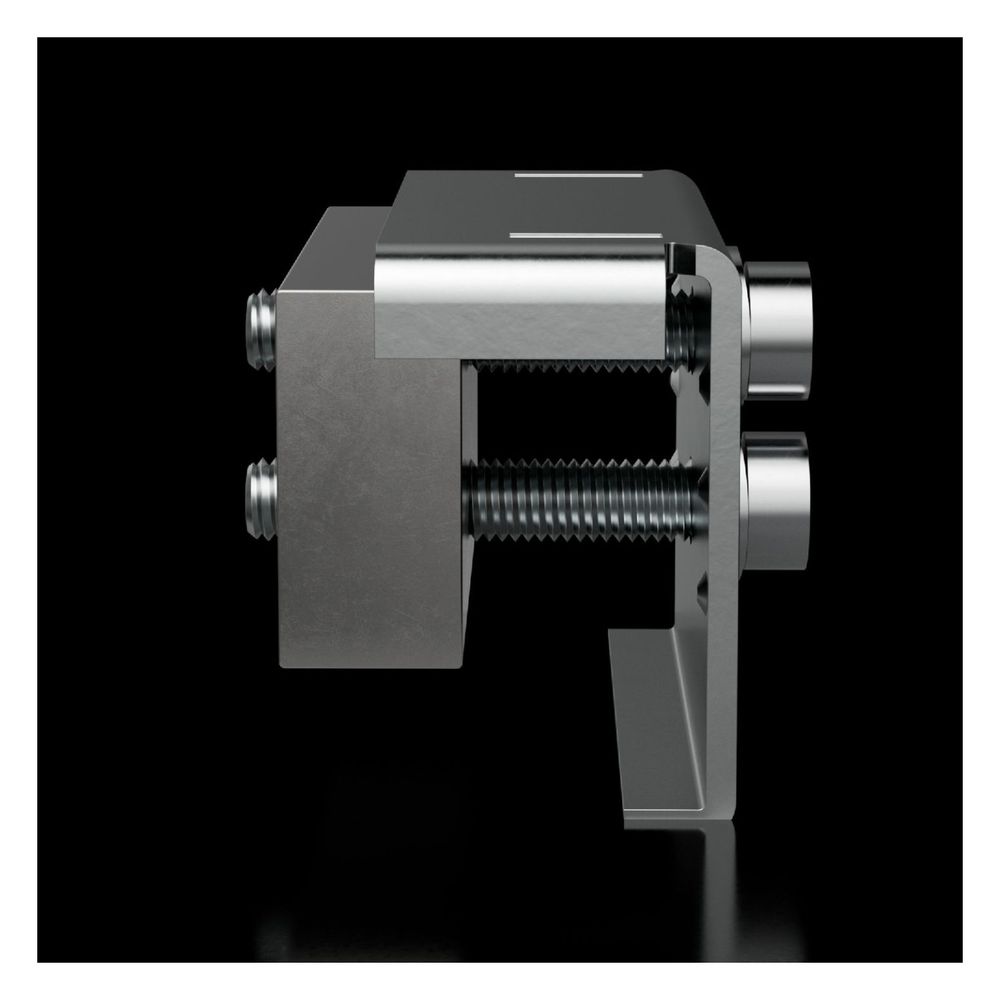

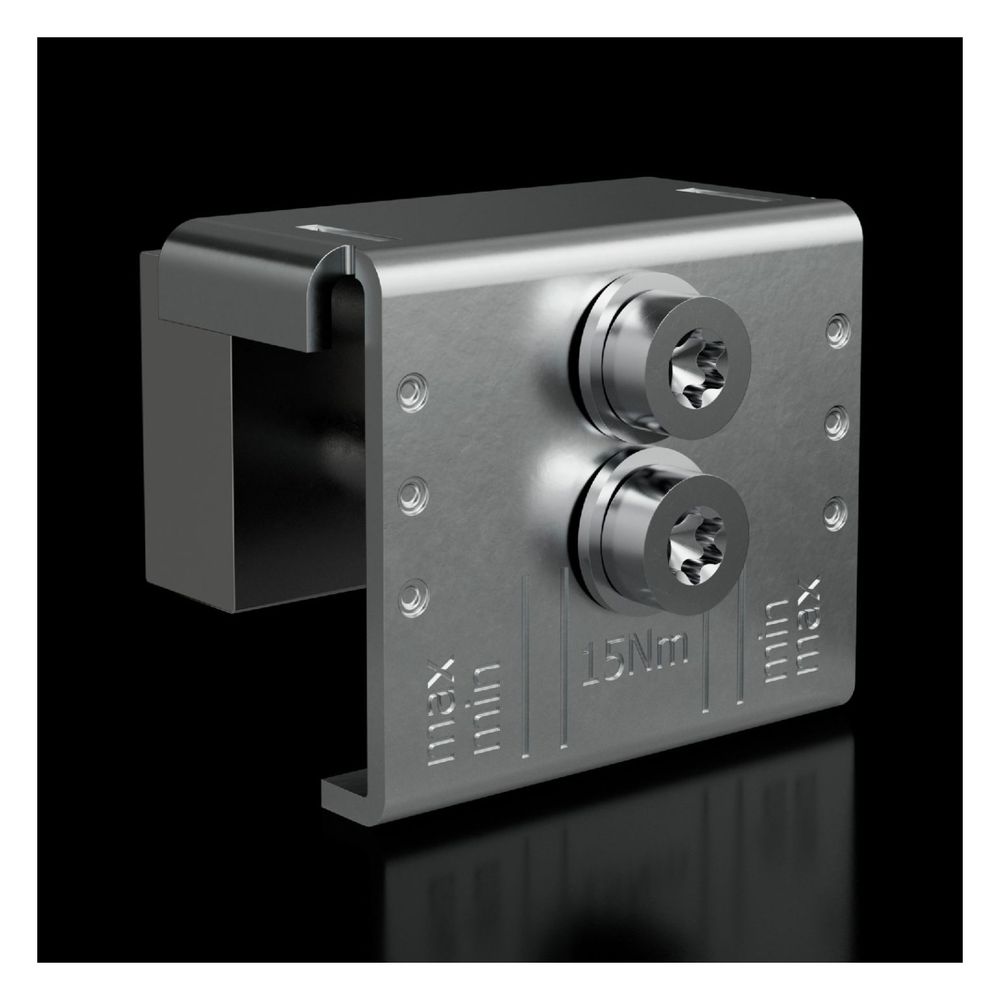

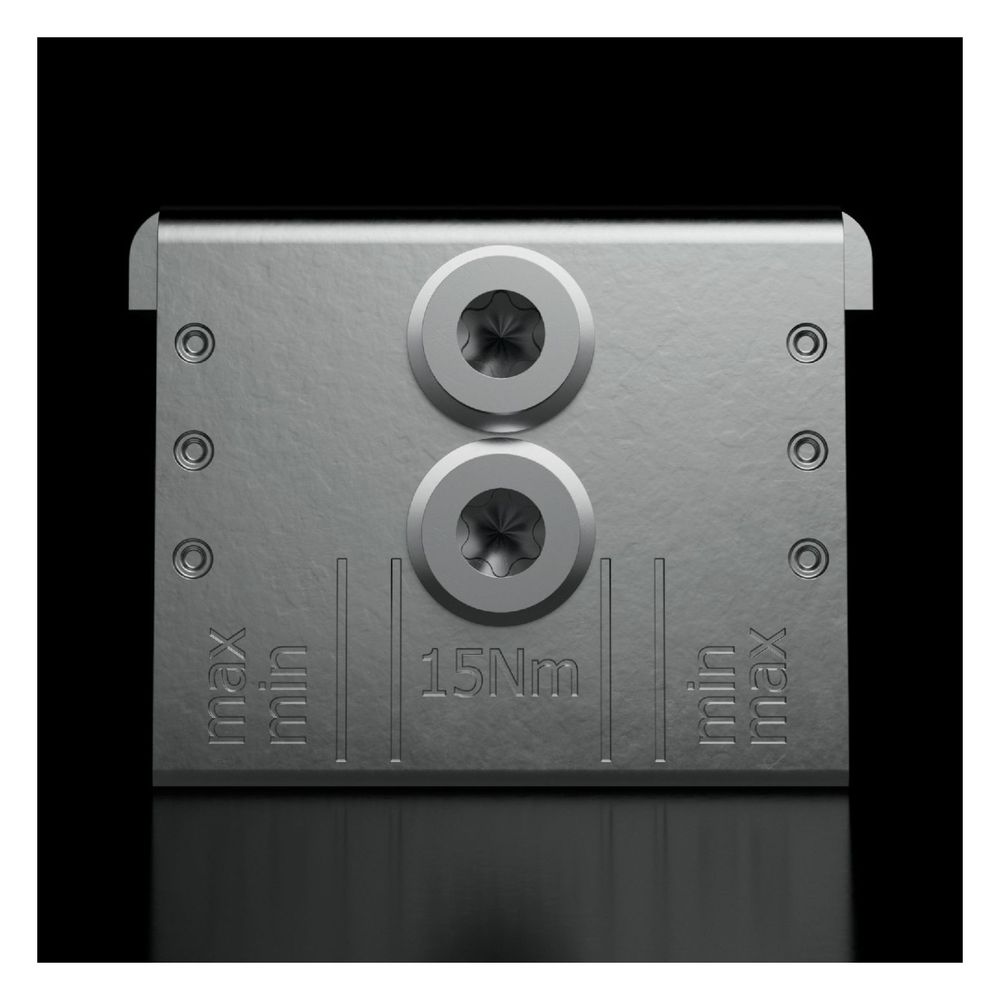

Der Schienenverbinder ermöglicht eine effiziente Boardanreihung und bietet eine geprüfte Kurzschlussfestigkeit von bis zu 65 kA. Die Konstruktion besteht aus einem verzinkten Stahlblech-Oberteil sowie einer verzinnten Kontaktplatte aus E-Cu. Zur vollständigen Installation ist das separat erhältliche 3-polige Anreih-Set 9360.103 erforderlich, welches den notwendigen Berührungsschutz inklusive Frontabdeckung und Bodenplatte ergänzt.

Die robuste Ausführung unterstützt einen Bemessungsstrom von bis zu 800 A. Mit einer Länge von 45 mm fügt sich der Verbinder kompakt in das RiLineX-System ein und unterstützt eine zuverlässige Stromverteilung in industriellen Anwendungen.

Technische Daten

• Länge: 45 mm
• Schienenbreite: 15/20/30 mm
• Schienendicke: 5/10 mm
• Maximaler Nennstrom: 800 A
• Spannung AC: 1000 V
• Spannung DC: 1500 V
• Kurzschlussfestigkeit: 65 kA

Der Anreihverbinder stellt eine essenzielle Komponente für den Aufbau modularer Sammelschienensysteme dar. Mit einer hohen Stromtragfähigkeit von bis zu 800 A und einer geprüften Kurzschlussfestigkeit von 65 kA bietet das Bauteil die notwendige Sicherheit für professionelle Stromverteilungen. Die Kompatibilität mit verschiedenen Schienenmaßen und die Eignung für hohe Spannungsbereiche machen ihn zu einer flexiblen Lösung für die Schaltschranktechnik.
