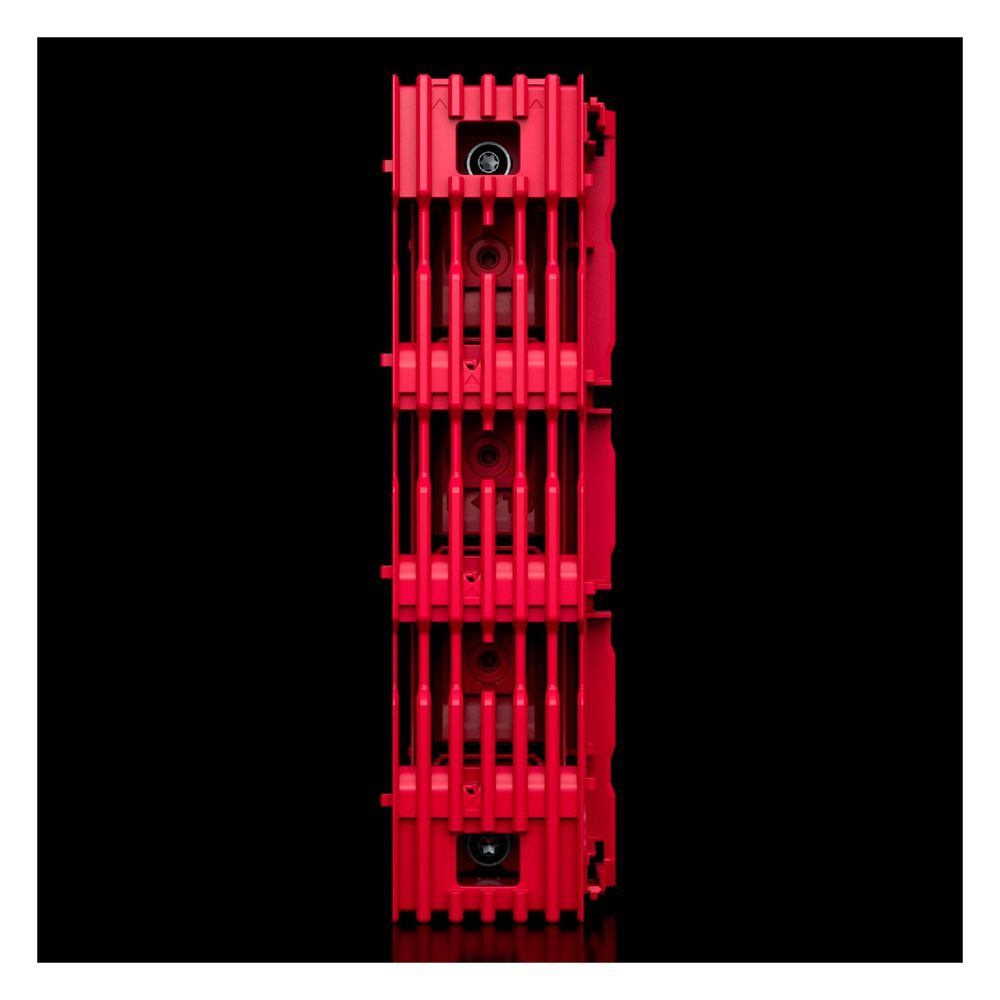

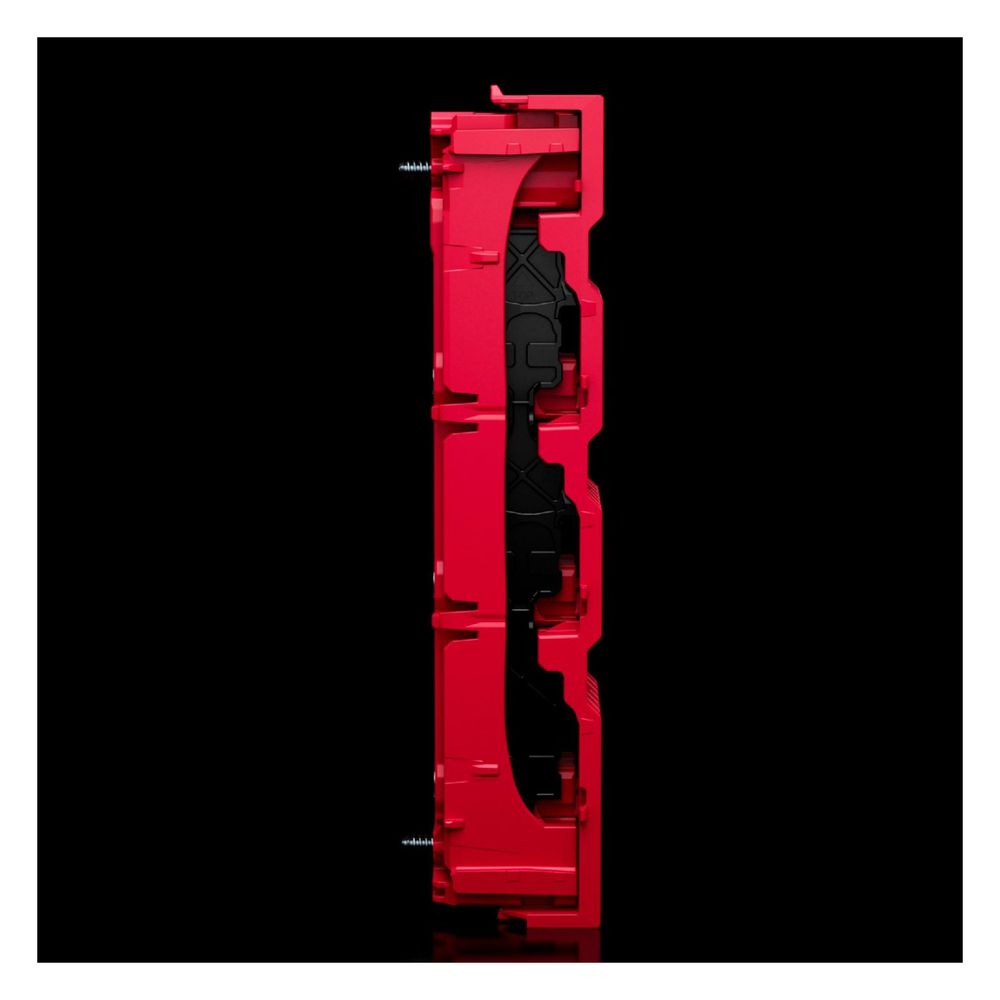

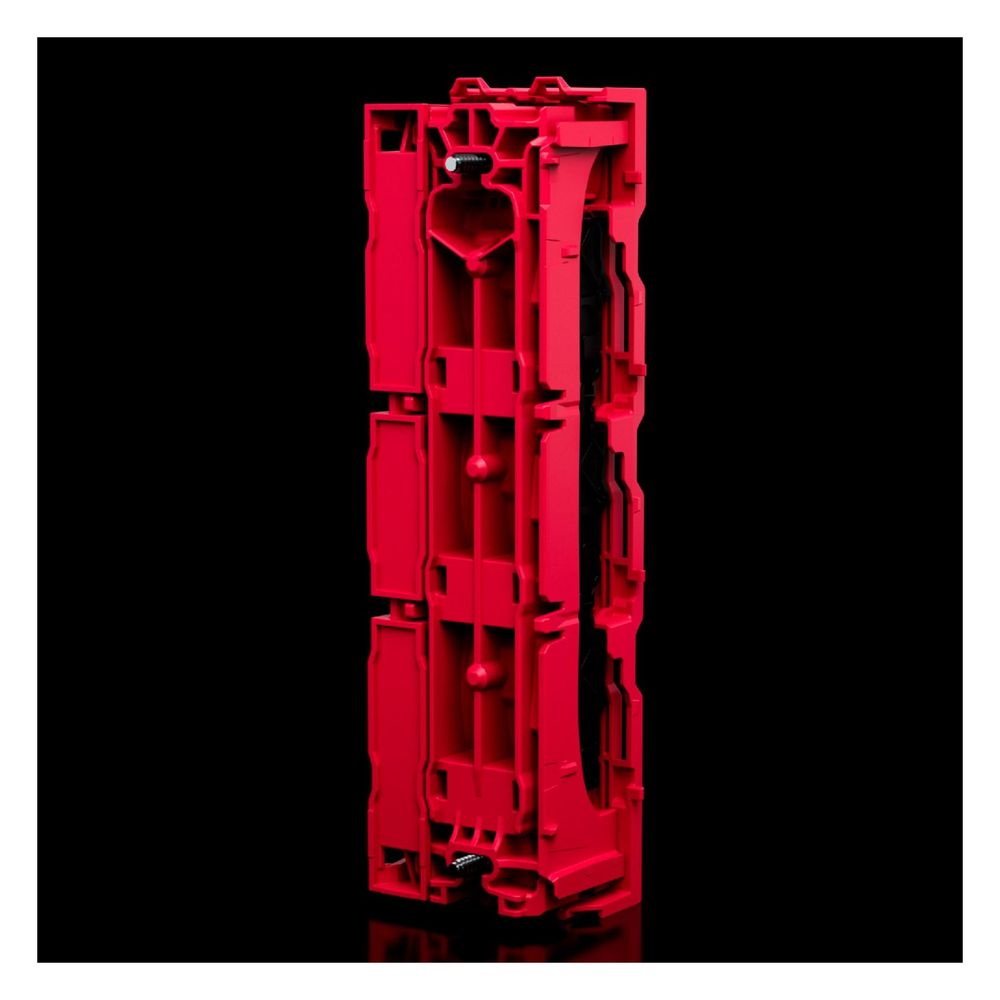

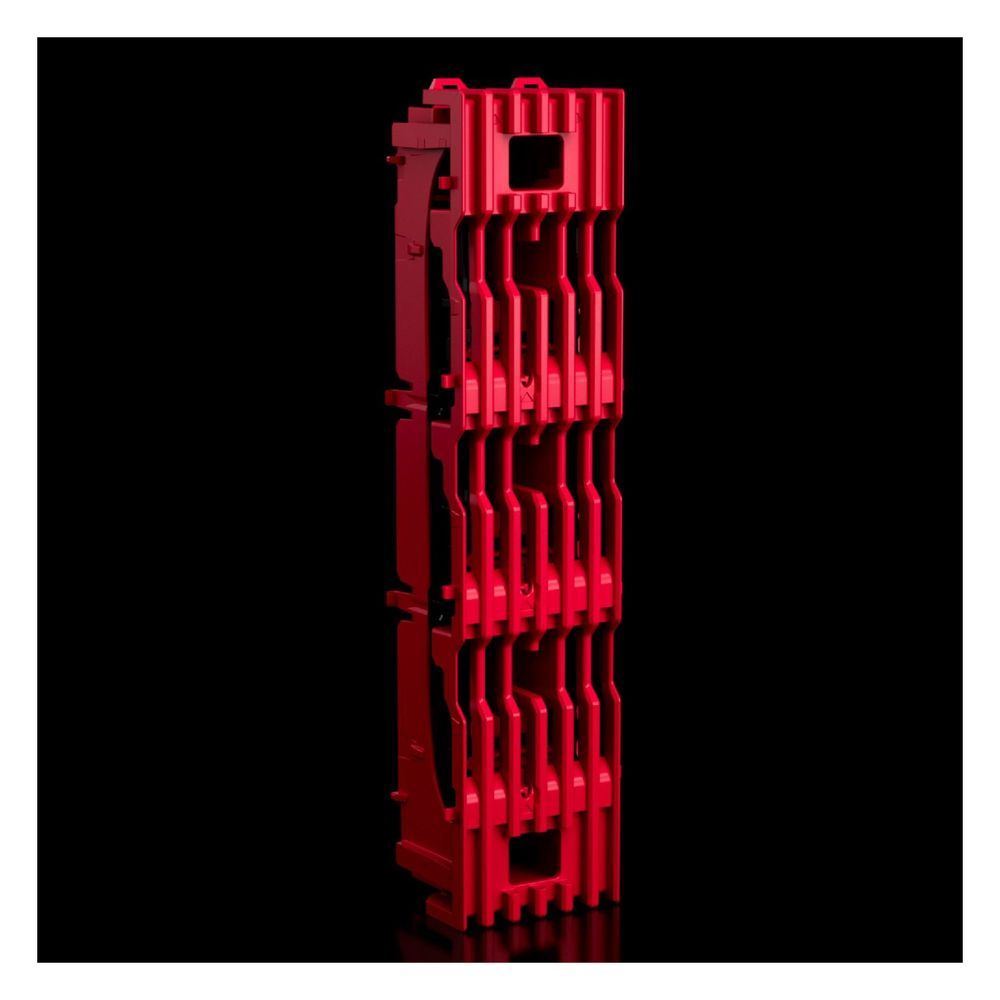

Rittal Basismodul RiLineX 9360150, 246x54x49,2mm, Polyamid, RAL 35745/RAL 9005
Das 3-polige Basismodul aus der RiLineX-Serie von Rittal dient als zentrale Komponente für den Aufbau modularer Sammelschienensysteme. Es ermöglicht eine flexible Konfiguration für Anwendungen mit Wechselstrom bis 1000 V AC sowie Gleichstrom bis 1500 V DC und ist für eine maximale Strombelastung von 800 A ausgelegt. Das System zeichnet sich durch seine vielseitige Montierbarkeit in horizontaler, vertikaler oder überkopf-Ausrichtung aus.
Flexibler Systemaufbau
Das Modul verfügt über einen integrierten, überbaubaren Sammelschienenhalter, der Flachschienen mit Abmessungen von 15 x 5 mm bis 30 x 10 mm aufnimmt. Durch das modulare Design lassen sich individuelle Boards mit einer Systemlänge von bis zu 2400 mm realisieren. Eine integrierte Leitungsführung im Rückbereich unterstützt eine saubere Verkabelung, während die werkzeuglose Montage die Installation effizient gestaltet.
Sicherheit und Normen
Das Gehäuse aus Polyamid bietet einen Berührungsschutz gemäß IP 2XB, der durch optionale Abdeckstreifen auf IP 3X erweitert werden kann. Das System ist nach IEC 61439-1 sowie UL 508 zugelassen und weist eine geprüfte Kurzschlussfestigkeit von bis zu 65 kA auf. Dies ermöglicht einen zuverlässigen Betrieb in anspruchsvollen industriellen Umgebungen.
Die modulare Bauweise ermöglicht eine präzise Anpassung an spezifische Anforderungen der Energieverteilung. Mit einer hohen Kurzschlussfestigkeit von 65 kA und einer Spannungsfestigkeit bis 1500 V DC bietet das System eine robuste Lösung für moderne Schaltanlagen. Die einfache Erweiterbarkeit und die Eignung für verschiedene Einbaulagen sorgen für maximale Flexibilität bei der Planung und Umsetzung komplexer Stromverteilungssysteme.
Technische Daten
- Breite: 54 mm
- Höhe: 246 mm
- Tiefe: 49,2 mm
- Bemessungsstrom max.: 800 A
- Bemessungsspannung: 1000 V AC / 1500 V DC
- Bemessungsstoßspannung: 12 kV
- Kurzschlussfestigkeit: 65 kA
- Schienenmittenabstand: 60 mm
- Schutzart: IP 2XB
- Material: Polyamid (PA 6)
Lieferumfang
- 1x Basismodul Unterteil
- 1x Basismodul (Berührungsschutzabdeckung)
- 1x Befestigungsschrauben
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 54 mm Höhe: 246 mm Tiefe: 49,2 |
| Artikelnummer | RITTAL-9360150 |
| Bemessungsisolationsspannung Ui | 1000 / 1500 |
| Bemessungskurzzeitstromfestigkeit | 65 |
| Bemessungsspannung | 1000 / 600 / 1500 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstrom | 0 |
| Bemessungsstrom max | 800 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 7.405 |
| Breite | 54 |
| Color (Product level) | RAL 35745 / RAL 9005 |
| EAN-13 | 4028177997271 |
| Elektrische Werte UL (SCCR) | 65 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 / 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Farbe | RAL 35745 RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Gewicht | 1,965 kg |
| Hinweis | Sammelschienen sind nicht im Lieferumfang enthalten |
| Hinweis allgemein | Sammelschienen sind nicht im Lieferumfang enthalten |
| Hinweis Schutzart | Um die Schutzart IP 3X zu erreichen, sind die Boardschlitze mit Abdeckstreifen 9365.020 zu verschließen. |
| Höhe | 246 |
| Kurzschlussfestigkeit (Icw) | 0 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Lieferumfang (Produktebene) | Basismodul Unterteil / Basismodul (Berührungsschutzabdeckung) / Inkl. Befestigungsschrauben |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Normen | IEC/EN 61439-1 / UL 508 |
| Oberflächenschutz | sonstige |
| PCF-Wert - Carbon footprint value | 11.56 |
| Pol-Anzahl | 3-polig |
| Polzahl | 6 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Product Carbon Footprint - PCF | 11,56 |
| Schienenabstand | 60 |
| Schienenhöhe | 0 |
| Schienenmittenabstand | 60 |
| Schienenstärke | 0 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 49.2 |
| Verpackungseinheit | 6 |
| Verschmutzungsgrad | 3 |
| Vorteile | Skalierbare Systemlängen mit Basismodulen / Einfache Montage / Skalierbare Bemessungsströme durch variable Sammelschienenquerschnitte / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Umfangreiches Systemzubehör / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Werkstoff | sonstige |
| Zeit | 500 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Modulares Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
