Beschreibung

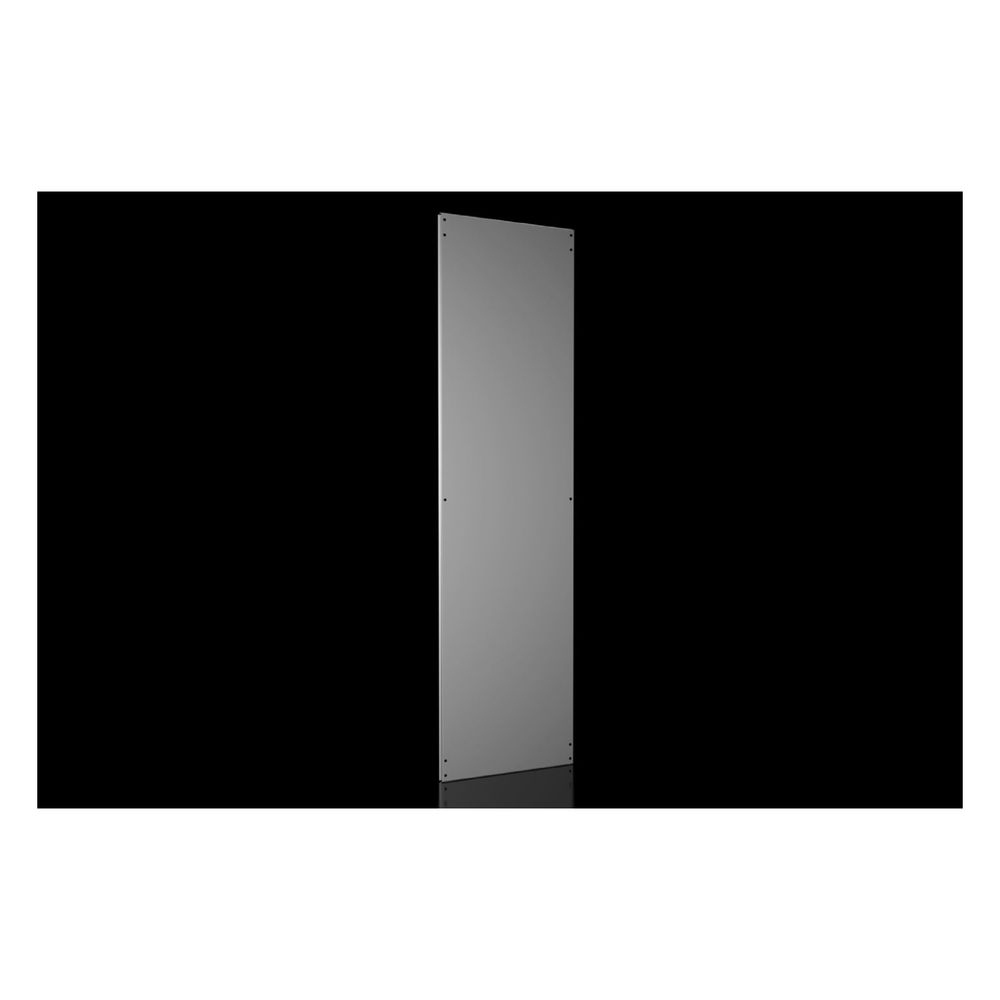

Rittal Trennwand VX 8609.205, 2000x600mm, Stahlblech, Grau
Diese Trennwand für das VX-Schranksystem ermöglicht eine zuverlässige Abschottung einzelner Schrankzellen. Dank der symmetrischen Konstruktion des Rahmensystems lässt sich das Bauteil flexibel einsetzen. Eine umlaufende, doppelte Abkantung sorgt für hohe Stabilität und dient gleichzeitig als Aufnahme für eine Dichtung.
Vielseitige Einsatzmöglichkeiten
Die robuste Trennwand aus 1,5 mm starkem Stahlblech unterstützt eine effiziente Trennung innerhalb der Schrankeinheiten. Durch die Montage an der äußeren Befestigungsebene bleibt die innere Ebene für den weiteren Ausbau frei. Dies erlaubt beispielsweise die Integration von Frequenzumrichtern, deren Kühlkörper zur Wärmeableitung nach außen gerichtet werden können, wobei eine zusätzliche Abdeckhaube den Schutz sicherstellt.
Technische Daten
- Höhe: 2000 mm
- Gehäusebautiefe: 600 mm
- Material: Stahlblech
- Materialstärke: 1,5 mm
- Oberfläche: Verzinkt, pulverbeschichtet
- Schutzart: IP 54
- Farbe: Grau (RAL 7035)
Die Trennwand bietet eine stabile Lösung zur strukturierten Unterteilung von Schrankzellen. Mit einer Höhe von 2000 mm und einer passenden Gehäusetiefe von 600 mm fügt sie sich präzise in das VX-System ein. Die Kombination aus verzinkter und pulverbeschichteter Oberfläche sowie die Schutzart IP 54 unterstützen eine langlebige Anwendung in anspruchsvollen Umgebungen.
Lieferumfang
- 1x Trennwand
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8609205 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bauform | Einzelteil |
| EAN-13 | 4028177817791 |
| Einbaumöglichkeiten | Die Montage erfolgt an der äußeren Befestigungsebene / Die innere Ebene bleibt frei für den weiteren Ausbau |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Trennwand |
| Farbe | grau |
| Für innere Unterteilung Form 2a | Nein |
| Für innere Unterteilung Form 2b | Nein |
| Für innere Unterteilung Form 3a | Nein |
| Für innere Unterteilung Form 3b | Nein |
| Für innere Unterteilung Form 4a | Nein |
| Für innere Unterteilung Form 4b | Nein |
| Geeignet für Gehäusebautiefe | 600 |
| Gewicht | 13,5 kg |
| Gewicht (pro VE) | 14 |
| Höhe | 2000 |
| Infotext Keyuser - nur intern | Gewichte noch nicht bekannt /26.06.2018 ps |
| Katalogseite in HB 36 | 905 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Material (Produktebene) | Stahlblech, 1,5 |
| Mit Kabeleinführung | Nein |
| Mit Schloss | Nein |
| Montagehinweis | Zur Anreihung in Kombination mit einer Trennwand wird die Anreihlasche innen 8617500 oder der Anreihverbinder außen 8617502 benötigt |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Gehäusetyp | VX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 2.000 mm: = 600 |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX Höhe: = 2.000 mm Tiefe: = 600 |
| Passend für Höhe | 2000 |
| Passend für Tiefe | 600 |
| Produktbeschreibung (Description Temporary) | Zur Abschottung einzelner Schrankzellen. Durch die Symmetrie des Rahmensystems ist die Trennwand auch hinten einsetzbar. Umlaufende, doppelte Abkantung für Stabilität und Aufnahme der Dichtung. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 54 |
| Verpackungseinheit | 1 |
| Vorteile | Die Trennwand kann auch hinten montiert werden. Somit können z. B. Frequenzumrichter zur Wärmeableitung mit den Kühlkörpern nach außen in eine Trennwand eingebaut und über eine Abdeckhaube geschützt/verblendet werden. |
| Werkstoff | Stahl |
| WEEE-Nr. | 11161726 |
