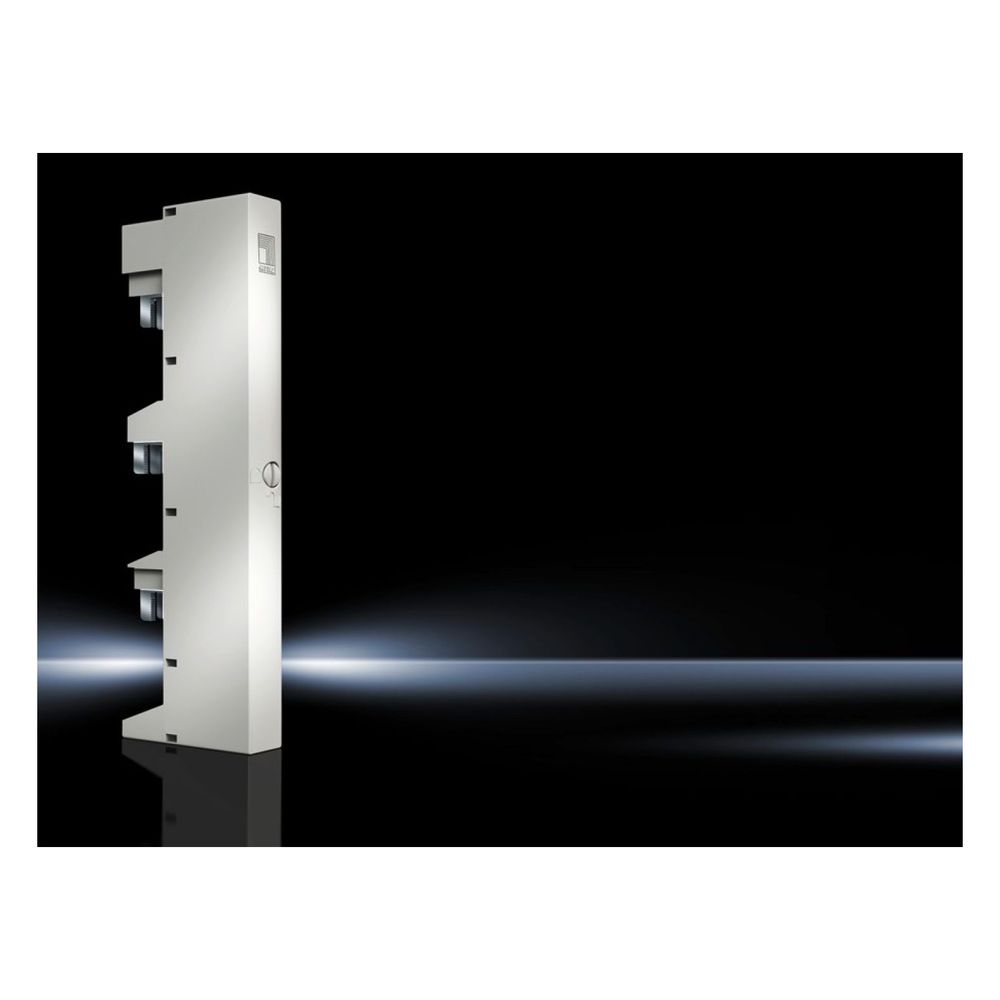

Rittal Anschlussadapter RiLine 9342210, 63A 690V, 20x215mm, Kunststoff, RAL 7035
Der 3-polige Anschlussadapter aus der RiLine-Serie von Rittal ermöglicht eine effiziente Stromzuführung für Sammelschienensysteme mit einem Mittenabstand von 60 mm. Mit einem Bemessungsstrom von 63 A und einer Bemessungsbetriebsspannung von 690 V ist die Komponente für den Einsatz in Schaltanlagen konzipiert. Der Leitungsabgang erfolgt nach unten, wobei der Adapter für Stromschienenstärken von 5 mm bis 10 mm geeignet ist.
Robuste Anschlusstechnik
Die Konstruktion besteht aus widerstandsfähigem Kunststoff, wobei die Abdeckung aus ABS und das Chassis aus Polyamid gefertigt sind. Das Material erfüllt die Anforderungen an das Brandverhalten gemäß UL 94-V0. Der elektrische Anschluss ist für Rundleiter mit einem Querschnitt von 2,5 mm² bis 10 mm² ausgelegt, unabhängig davon, ob diese eindrähtig, mehrdrähtig oder feindrähtig mit Aderendhülse ausgeführt sind.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsbetriebsspannung: 690 V, 3~
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Stromschienendicke: 5 - 10 mm
- Leitungsquerschnitt: 2,5 - 10 mm²
- Leitungsabgang: Unten
- Breite: 20 mm
- Höhe: 215 mm
Dieser Anschlussadapter überzeugt durch seine kompakte Bauweise von 20 mm Breite und seine Flexibilität bei der Leiteranbindung. Durch die robuste Materialwahl und die Auslegung auf 63 A Nennstrom stellt er eine zuverlässige Lösung für die Energieverteilung innerhalb des RiLine-Systems dar. Die Komponente ist für den Einsatz in AC-Anwendungen optimiert und bietet eine solide Basis für eine elektrische Installation.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 20 mm Höhe: 215 |
| Anschluss von Rundleitern, eindrähtig | 2,5 - 10 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 2,5 - 10 |
| Anschluss von Rundleitern, mehrdrähtig | 2,5 - 10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9342210 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung (L1 & L2) | 1000 V (DC) |
| Bemessungsbetriebsspannung (L1 & L3) | 1500 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 63 |
| Breite | 20 |
| Breite des Adapters | 20 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177503601 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 65 kA - 600 V, Fuse Class J max. 60 A, JDDZ/7 / 65 kA - 480 V, Manual Motor Controller max. 65 A, NLRV/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke max) | 10 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,206 kg |
| Gewicht (pro VE) | 0.22 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen UL-Approbation nur in Verbindung mit AC-Anwendung gültig Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen / UL-Approbation nur in Verbindung mit AC-Anwendung gültig / Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Höhe | 215 |
| Katalogseite in HB 36 | 304 |
| Leitungsabgang | unten |
| Material (Produktebene) | Abdeckung: ABS / Chassis: Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 63 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter eindrähtig max | 10 |
| Querschnitt Rundleiter eindrähtig min | 2.5 |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 10 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 2.5 |
| Querschnitt Rundleiter mehrdrähtig max | 10 |
| Querschnitt Rundleiter mehrdrähtig min | 2.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| WEEE-Nr. | 11161726 |
