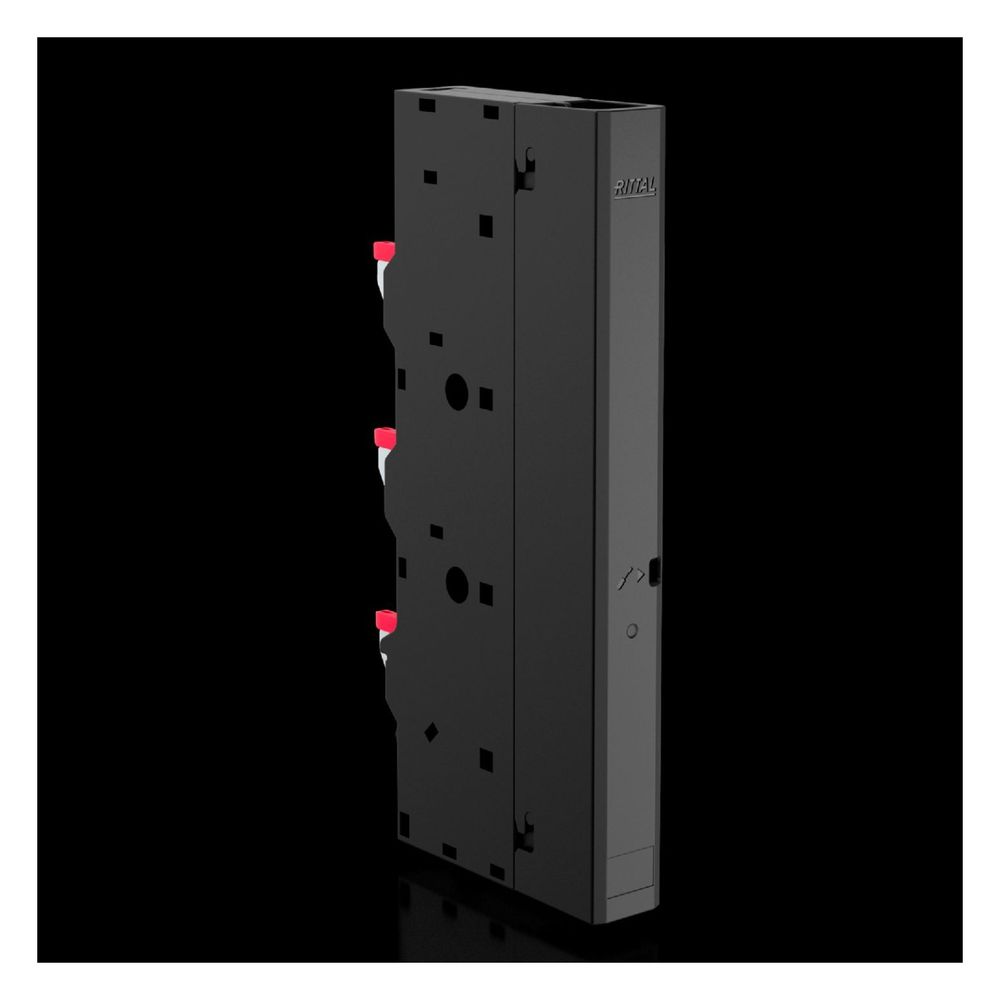

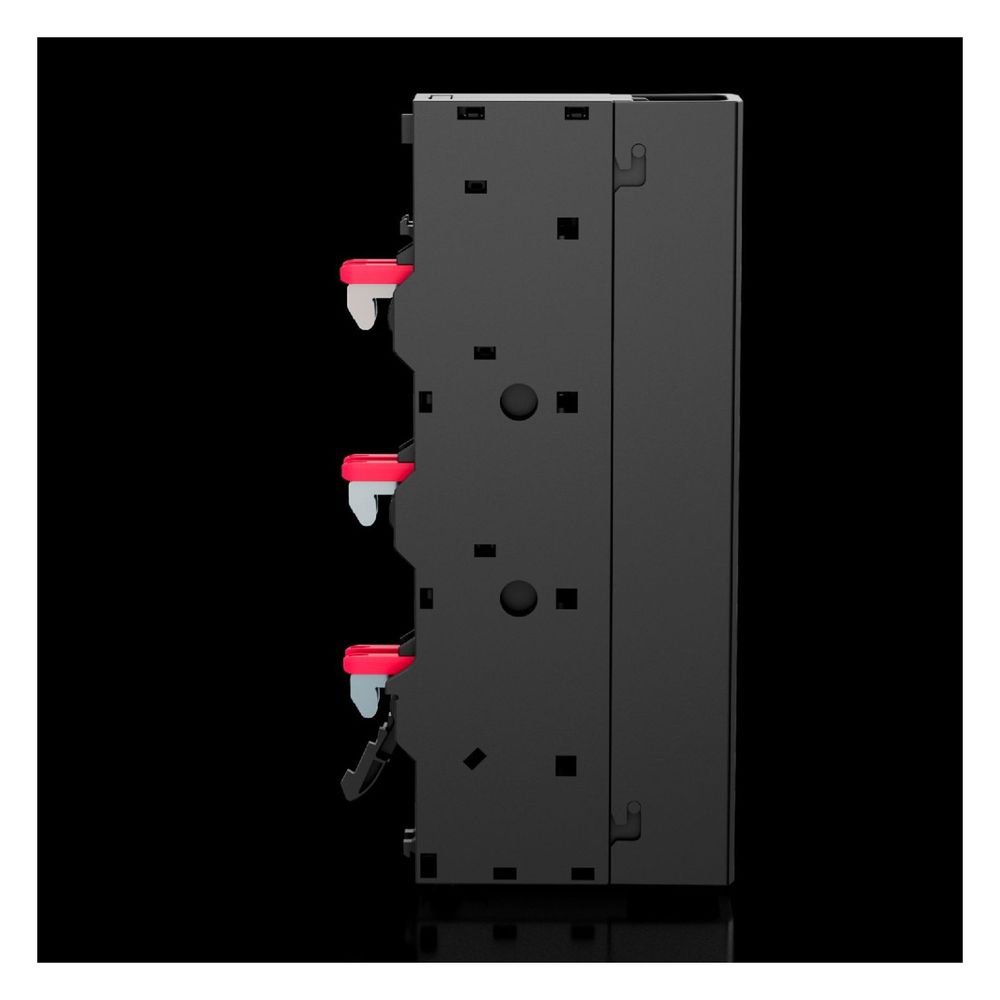

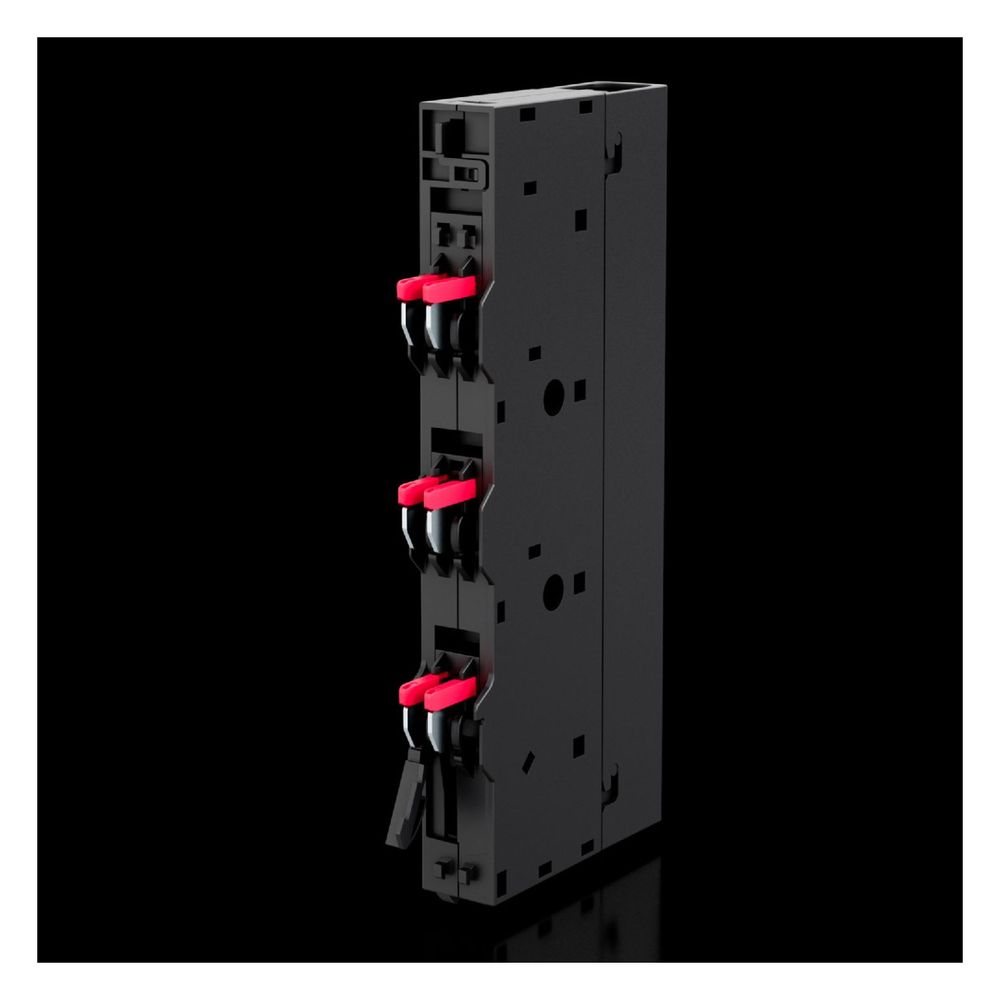

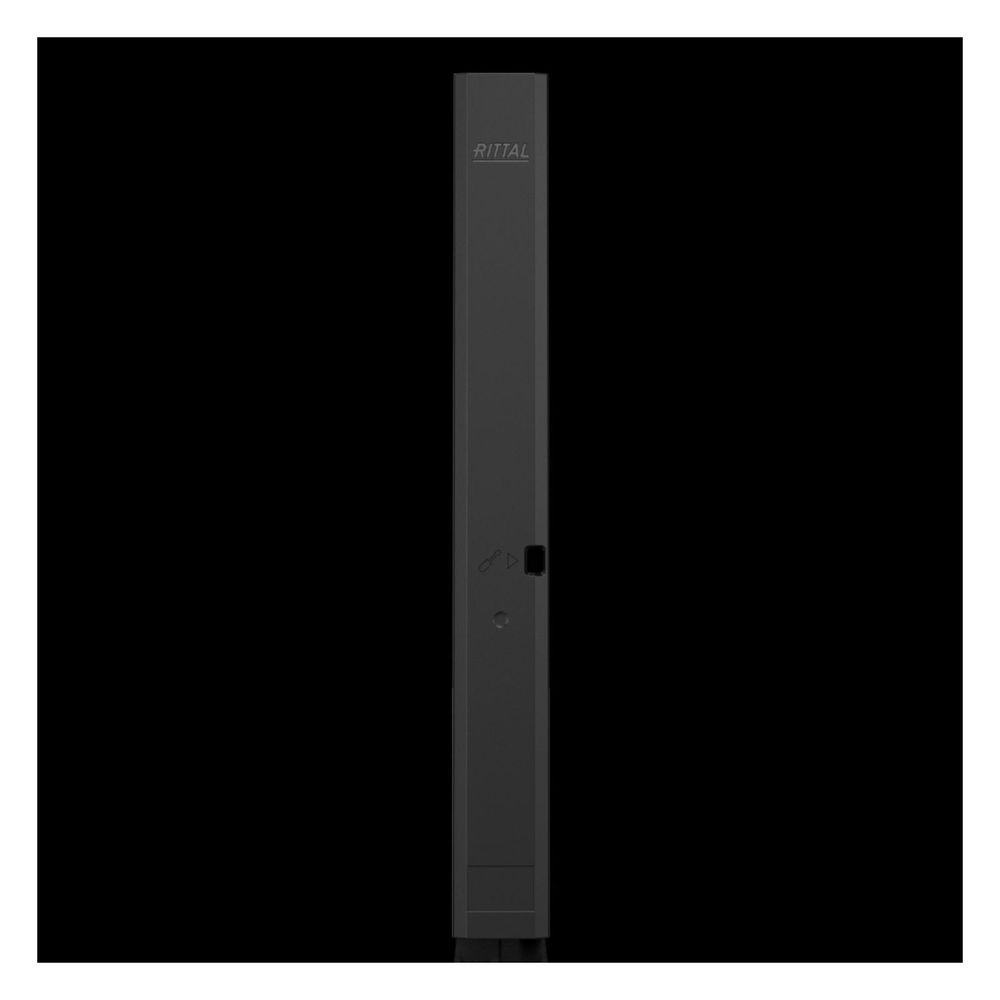

Rittal Anschlussadapter RiLineX 9360200, 3-polig, 1,5-16mm2, Polyamid, RAL 9005
Der 3-polige Anschlussadapter von Rittal ermöglicht eine effiziente Einspeisung in 60 mm Sammelschienensysteme der Serien RiLineX und RiLine60. Mit einer kompakten Baubreite von 26,8 mm und einem flexiblen Leiteranschluss für Rundleiter von 1,5 bis 16 mm² eignet sich das System für anspruchsvolle Anwendungen im Schaltanlagenbau. Die Montage erfolgt zeitsparend durch einfaches Aufrasten auf das Systemboard.
Funktion und Montage
Der Adapter verfügt über eine semi-automatische Einstellung der Sammelschienendicke, die einen sicheren Sitz auf Schienen mit einer Stärke von 5 bis 10 mm ermöglicht. Der elektrische Anschluss erfolgt über Push-In-Klemmen, wobei der Leitungsabgang wahlweise nach oben oder unten ausgeführt werden kann. Dank der robusten Konstruktion aus Polyamid und der Schutzart IP 2X bietet das System eine hohe Betriebssicherheit. Die Demontage ist aus Sicherheitsgründen ausschließlich werkzeuggebunden möglich.
Technische Daten
- Bemessungsstrom (IEC): 76 A
- Bemessungsstrom (In): 80 A
- Bemessungsspannung: 800 V AC / 800 V DC
- Bemessungsstoßspannung: 8 kV
- Leiterquerschnitt: 1,5 - 16 mm²
- Schienenabstand: 60 mm
- Schienendicke: 5 - 10 mm
- Breite: 26,8 mm
- Höhe: 239,2 mm
- Tiefe: 103,3 mm
- Betriebstemperatur: -5 bis 55 °C
Dieses System überzeugt durch eine hohe Stromtragfähigkeit und universelle Einsatzmöglichkeiten gemäß IEC/EN 61439-1 sowie UL 508. Mit einer Bemessungsspannung von bis zu 800 V und einem Bemessungsstrom von 76 A (IEC) bietet der Adapter eine zuverlässige Lösung für die Energieverteilung. Die einfache Handhabung durch die Aufrastmontage und die flexible Anpassung an unterschiedliche Schienendicken unterstützen eine effiziente Installation in modernen Schaltschränken.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 26,8 mm Höhe: 239,2 mm Tiefe: 103,3 |
| Anschluss von Rundleitern | 1,5 - 16 |
| Artikelnummer | RITTAL-9360200 |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsisolationsspannung Ui | 800 |
| Bemessungsspannung | 800 / 800 / 600 / 600 |
| Bemessungsstoßspannung | 8 |
| Bemessungsstrom In | 80 |
| Bemessungsstrom Rundleiter max (IEC) | 76 |
| Bemessungsstrom Rundleiter max (UL) | 66 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 6.79 |
| Breite | 26.8 |
| Breite des Adapters | 27 |
| Color (Product level) | RAL 9005 |
| EAN-13 | 4028177997264 |
| Elektrische Werte UL (SCCR) | 5 kA - 600 V, RMS, unprotected / 35 kA - 480 V, Circuit Breaker max. 60 A, DIVQ/7 / 100 kA - 600 V, Fuse Class J max. 100 A, JDDZ/7 |
| Farbe | RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Querschnitt Sammelschienen E-Cu (Stärke max) | 10 |
| Für Querschnitt Sammelschienen E-Cu (Stärke min) | 5 |
| Für Sammelschienen mm | 12 x 5/10 / 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 12 x 5/10 mm 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 1,545 kg |
| Hinweis | Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C. Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten. |
| Hinweis allgemein | Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C. / Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten. |
| Höhe | 239.2 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | oben/unten |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom (Orientierungswert, IEC) | 67 |
| Normen | IEC/EN 61439-1 / UL 508 |
| PCF-Wert - Carbon footprint value | 13.4 |
| Pol-Anzahl | 3-polig |
| Product Carbon Footprint - PCF | 13,4 |
| Querschnitt Rundleiter | 1,5 - 16 |
| Querschnitt Rundleiter max | 16 |
| Querschnitt Rundleiter min | 1.5 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart IP nach IEC 60529 | IP 2X |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 103.3 |
| Verlustleistung (max) | 7 |
| Verpackungseinheit | 4 |
| Verschmutzungsgrad | 3 |
| Vorteile | Einfache Montage |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
