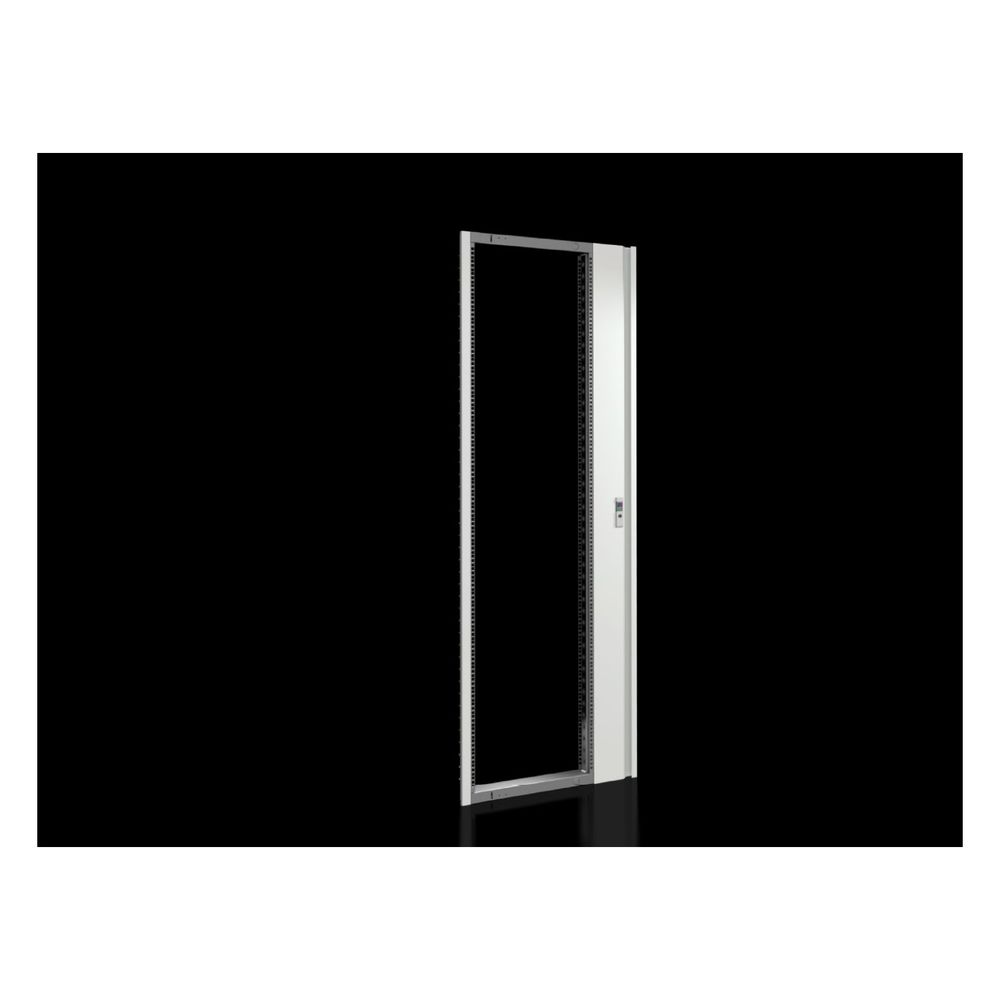

Rittal Schwenkrahmen VX 8619.023, 40 HE 800x2000mm, Stahlblech, RAL 7035
Dieser großformatige Schwenkrahmen aus Stahlblech ermöglicht die Montage von 482,6 mm (19 Zoll)-Einbaukomponenten in Schaltschränken. Die einseitige Blende in RAL 7035 sorgt für eine strukturierte Frontansicht und ist für Gehäuse mit einer Breite von 800 mm sowie einer Höhe von mindestens 2000 mm ausgelegt. Das System bietet eine Kapazität von 40 Höheneinheiten für den flexiblen Ausbau der Schranktechnik.
Robuste Konstruktion und Montage
Der Rahmen ist verzinkt ausgeführt, während die Blende für eine widerstandsfähige Oberfläche lackiert ist. Für die Installation sind je nach Ausbausituation System-Chassis mit den Maßen 23 x 64 mm erforderlich. Der Schwenkrahmen ist mit einem Verschluss-System sowie einem 130-Grad-Scharnier ausgestattet, das einen komfortablen Zugang zu den verbauten Komponenten ermöglicht. Zur sicheren Arretierung des geöffneten Rahmens ist eine separate Schwenkrahmen-Arretierung erforderlich.
Die Metallkonstruktion bietet eine stabile Basis für den 19-Zoll-Ausbau in großen Schaltschränken. Mit einer Kapazität von 40 HE und der passgenauen Auslegung für 800 mm breite Gehäuse unterstützt das System eine strukturierte Anordnung von Einbaukomponenten. Die Kombination aus verzinktem Rahmen und lackierter Blende in RAL 7035 fügt sich nahtlos in bestehende Schrankkonfigurationen ein.
Technische Daten
- Breite: 800 mm
- Gehäusebauhöhe: 2000 mm
- Einbauhöhe: 40 HE
- Material: Stahlblech
- Farbe: RAL 7035
- Öffnungswinkel: 130 Grad
Lieferumfang
- 1x Schwenkrahmen
- 1x Verschluss-System
- 1x 130-Grad-Scharnier
- 1x Befestigungsmaterial für Einbausatz
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8619023 |
| Ausführung | sonstige |
| Ausführung (Produktebene) | Blende einseitig |
| Breite | 800 |
| Color (Product level) | Blende: RAL 7035 |
| EAN-13 | 4028177920385 |
| Einbauhöhe in HE | 40 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schwenkrahmen |
| Farbe | grau |
| Geeignet für Gehäusebaubreite | 800 |
| Geeignet für Gehäusebauhöhe | 2000 |
| Gewicht | 20 kg |
| Gewicht (pro VE) | 20.3 |
| Hinweis | Zum Arretieren des geöffneten Schwenkrahmens wird die Schwenkrahmen-Arretierung benötigt Für weitere Ausbaumöglichkeiten siehe "Technik im Detail" |
| Hinweis allgemein | Zum Arretieren des geöffneten Schwenkrahmens wird die Schwenkrahmen-Arretierung benötigt / Für weitere Ausbaumöglichkeiten siehe "Technik im Detail" |
| Katalogseite in HB 36 | 1077 |
| Lieferumfang (Produktebene) | Inkl. Verschluss-System, 130°-Scharnier / Material zur Befestigung am Einbausatz |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Montagehinweis | Je nach Ausbausituation werden System-Chassis 23 x 64 mm benötigt |
| Oberfläche | Rahmen: verzinkt Blende: lackiert |
| Oberfläche (Produktebene) | Rahmen: verzinkt / Blende: lackiert |
| Passend für Breite | 800 |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: = 800 mm: ≥ 2.000 |
| Passend für Gehäusetyp und Abmessung - Single Value | Breite: = 800 mm Höhe: ≥ 2.000 |
| Passend für Höhe | 2000 |
| Produktbeschreibung (Description Temporary) | Zur Montage von 482,6 mm (19")-Einbaukomponenten. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 1 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
