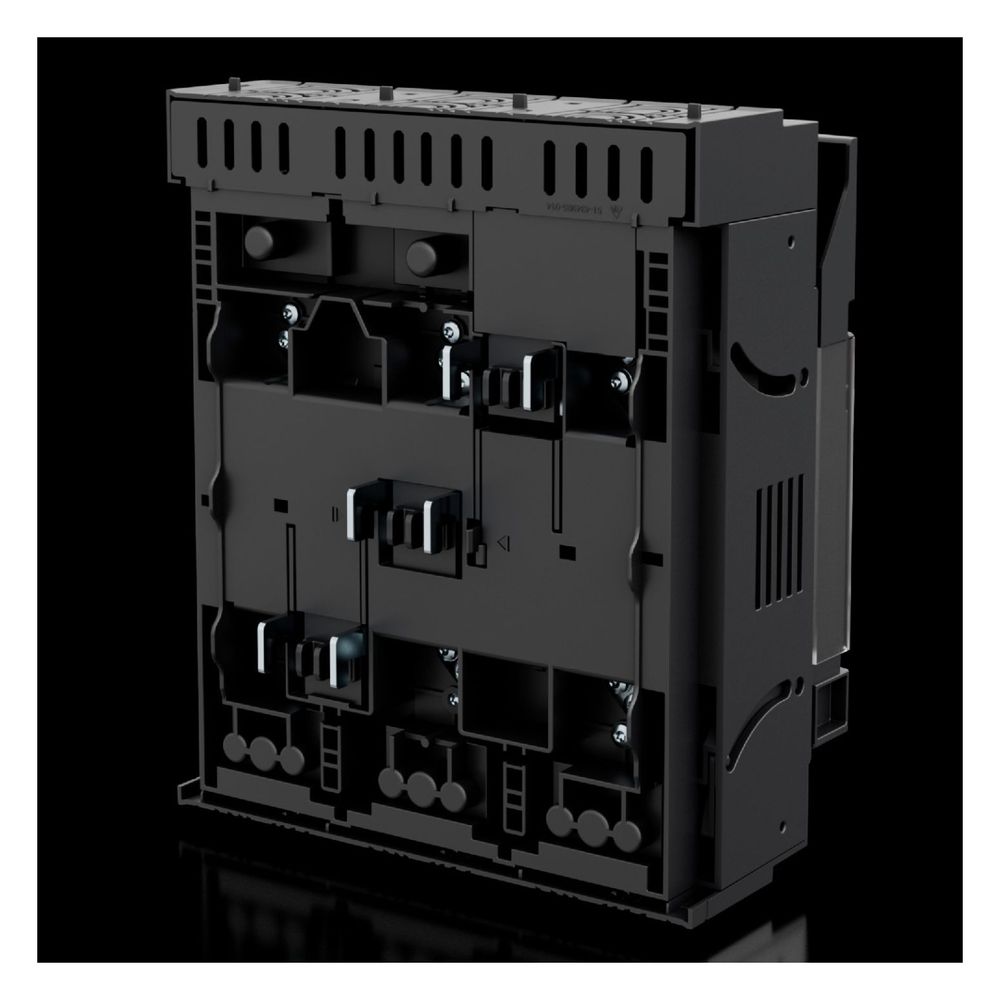

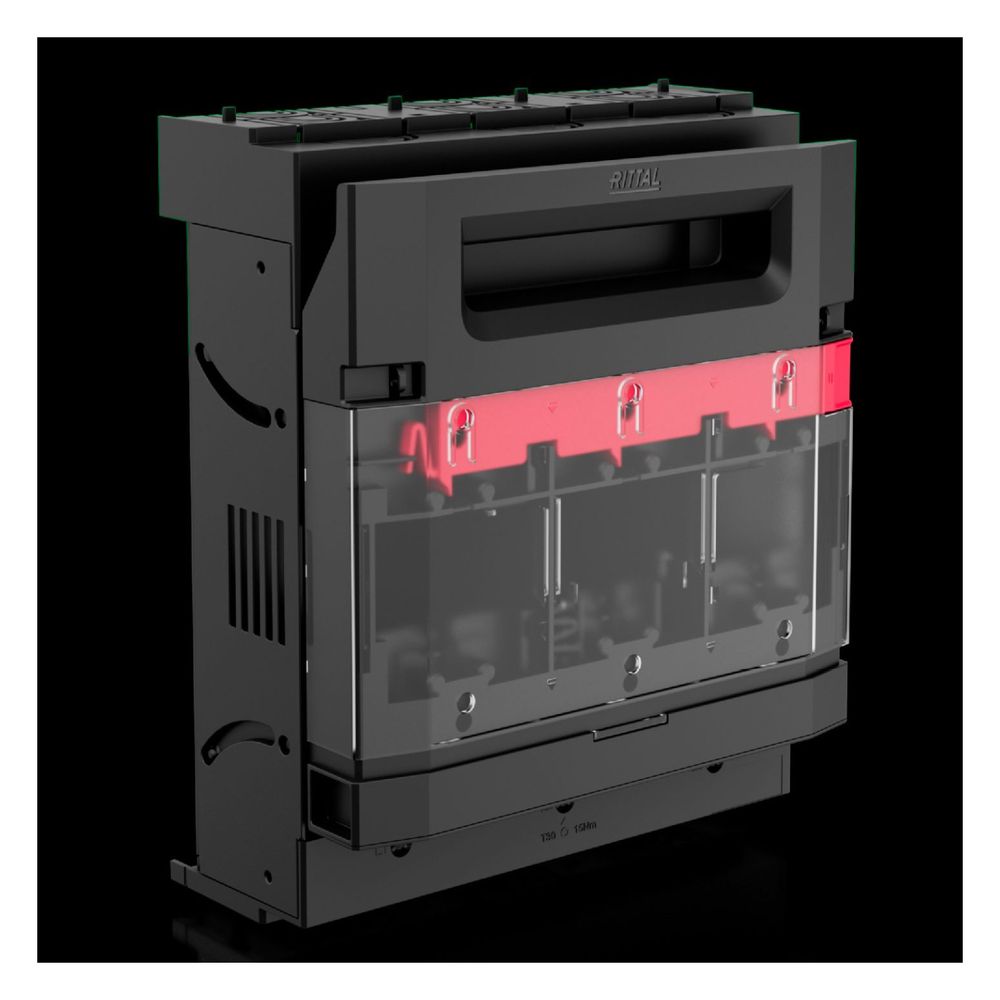

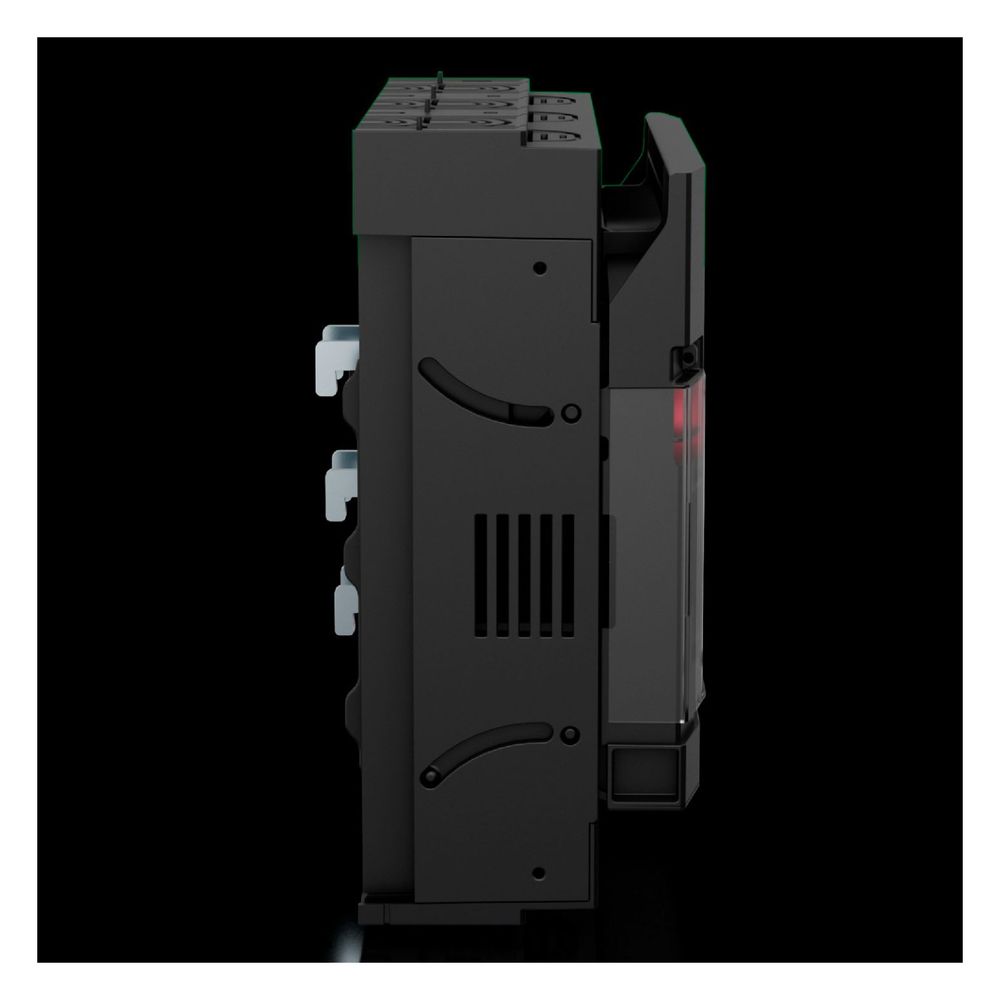

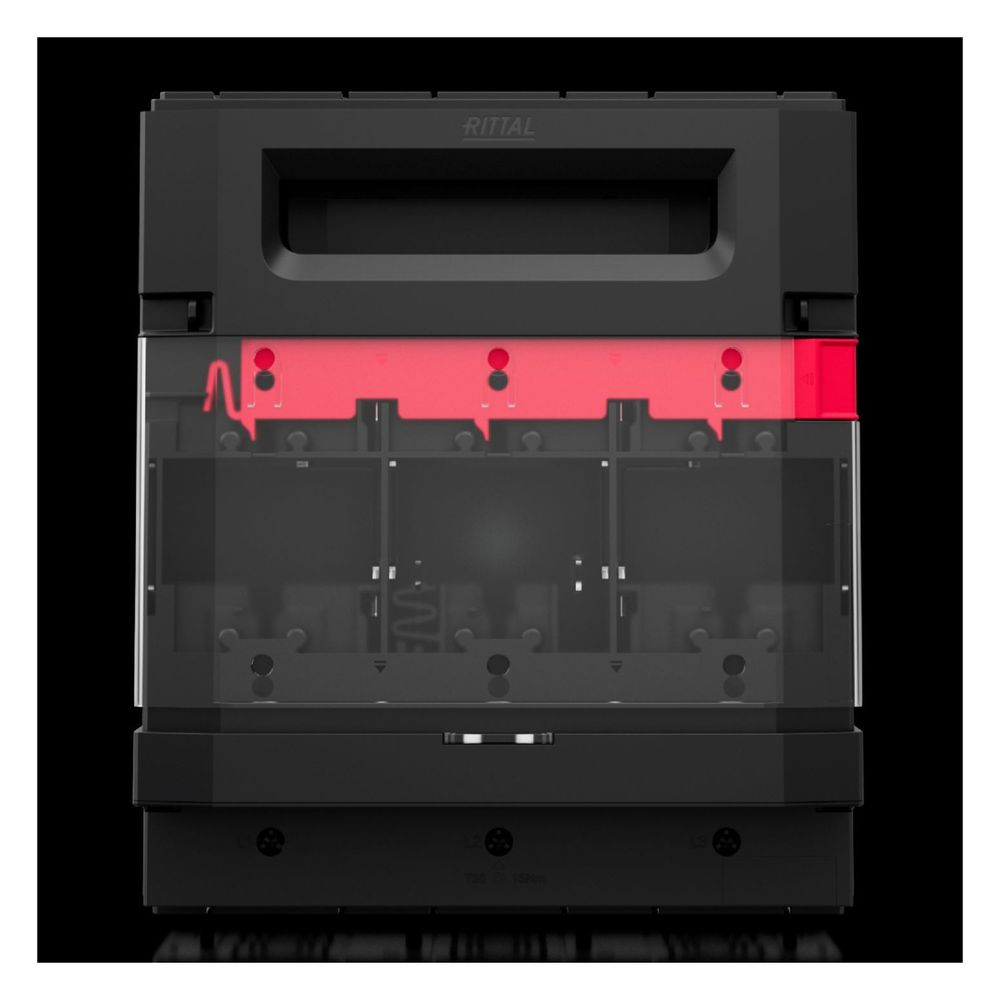

Rittal NH-Sicherungslasttrenner RiLineX 9362310, 630A, 3-polig, 250x298,4x134,9mm, Polyamid, RAL 9005/RAL 35745
Der NH-Sicherungslasttrenner der Größe 3 ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert und ermöglicht eine sichere Stromverteilung bei einem Nennstrom von bis zu 630 A. Das 3-polige Gerät zeichnet sich durch eine hohe Flexibilität bei der Montage sowie eine benutzerfreundliche Wartung aus. Dank der Bemessungsbetriebsspannung von 690 V AC eignet sich das System für anspruchsvolle industrielle Anwendungen.
Flexibilität und Sicherheit im Betrieb
Die Konstruktion erlaubt eine werkzeuglose Anpassung an verschiedene Schienenstärken. Der Leitungsabgang kann je nach Anforderung individuell oben oder unten umgerüstet werden. Für eine erhöhte Sicherheit im Wartungsfall ist der Deckel abschließbar und plombierbar. Zudem ermöglichen separate Öffnungen eine Spannungsprüfung, während eine integrierte Parkposition für den Deckel die Handhabung bei Servicearbeiten vereinfacht.
Robuste Bauweise
Das Gehäuse besteht aus widerstandsfähigem Polyamid, das den Anforderungen der Schutzart IP 2XB entspricht. Die Kontaktbahnen sind aus versilbertem Elektrolytkupfer gefertigt, was eine zuverlässige Leitfähigkeit sicherstellt. Mit einer maximalen Verlustleistung von 101 W ist das Gerät für den Betrieb in einem Temperaturbereich von -5 °C bis 35 °C ausgelegt.
Durch die Kombination aus hoher Stromtragfähigkeit von 630 A und der flexiblen Montage auf RiLineX oder RiLine60 Systemen bietet dieser Lasttrenner eine effiziente Lösung für die moderne Energieverteilung. Die einfache Spannungsprüfung und die werkzeuglose Anpassbarkeit reduzieren den Installationsaufwand, während die robuste Ausführung eine zuverlässige Anwendung in industriellen Umgebungen unterstützt.
Technische Daten
- NH-Baugröße: 3
- Nennstrom (max.): 630 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Anschlussart: Schraube M10
- Schutzart: IP 2XB
- Breite: 250 mm
- Höhe: 298,4 mm
- Tiefe: 134,9 mm
- Verlustleistung (max.): 101 W
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 250 mm Höhe: 298,4 mm Tiefe: 134,9 |
| Anschlussart, elektrisch | Schraube M10 |
| Artikelnummer | RITTAL-9362310 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Bemessungsbetriebsspannung | 690 V AC |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 47.58 |
| Breite | 250 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001624 |
| Farbe | RAL 9005 RAL 35745 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 4,492 kg |
| Höhe | 298.4 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom (max) | 630 |
| NH-Baugröße | 3 |
| PCF-Wert - Carbon footprint value | 30.42 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 30,42 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 3 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 134.9 |
| Verlustleistung (max) | 101 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
