Beschreibung

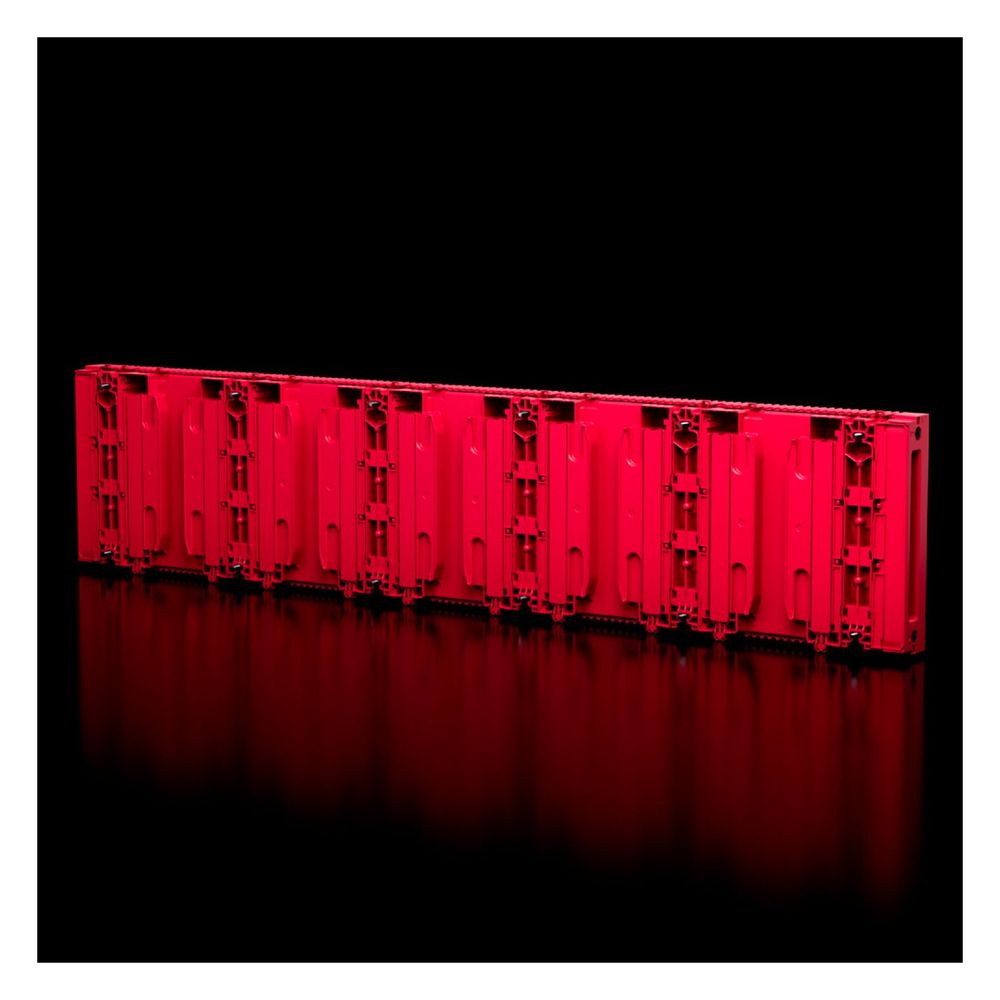

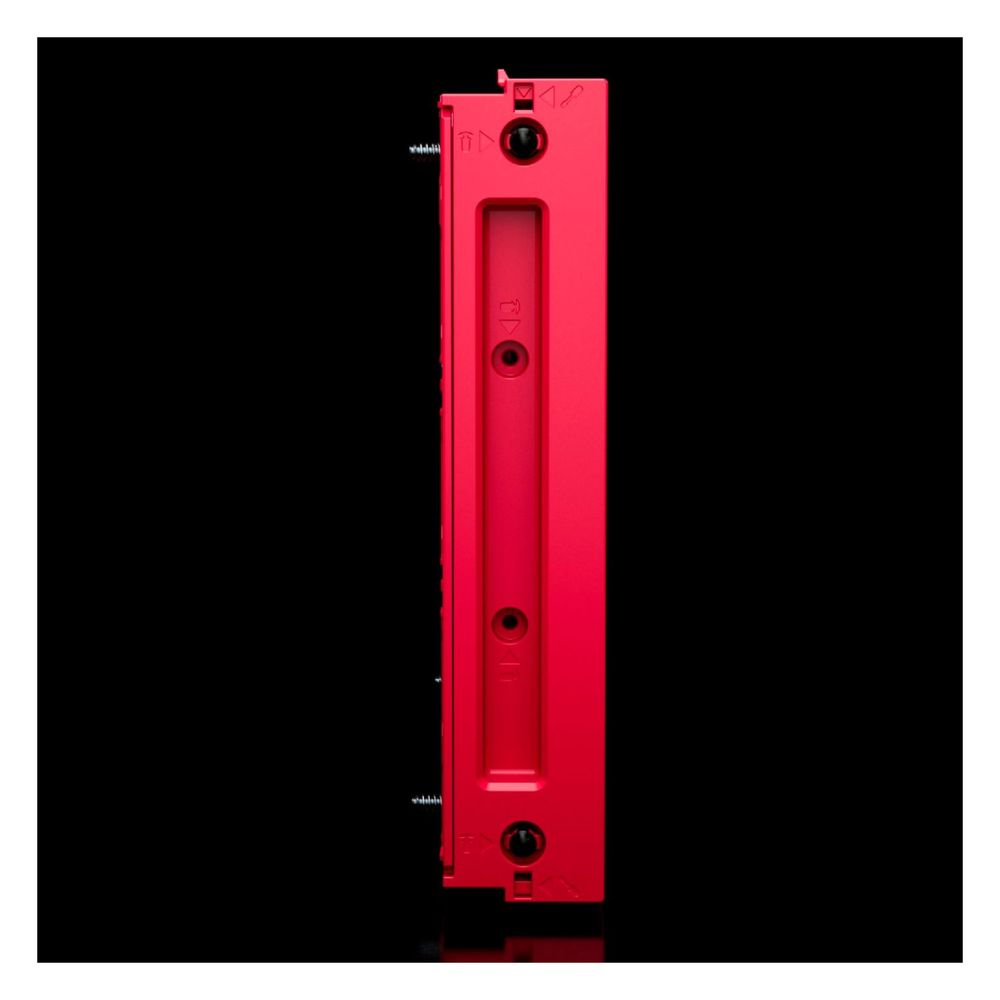

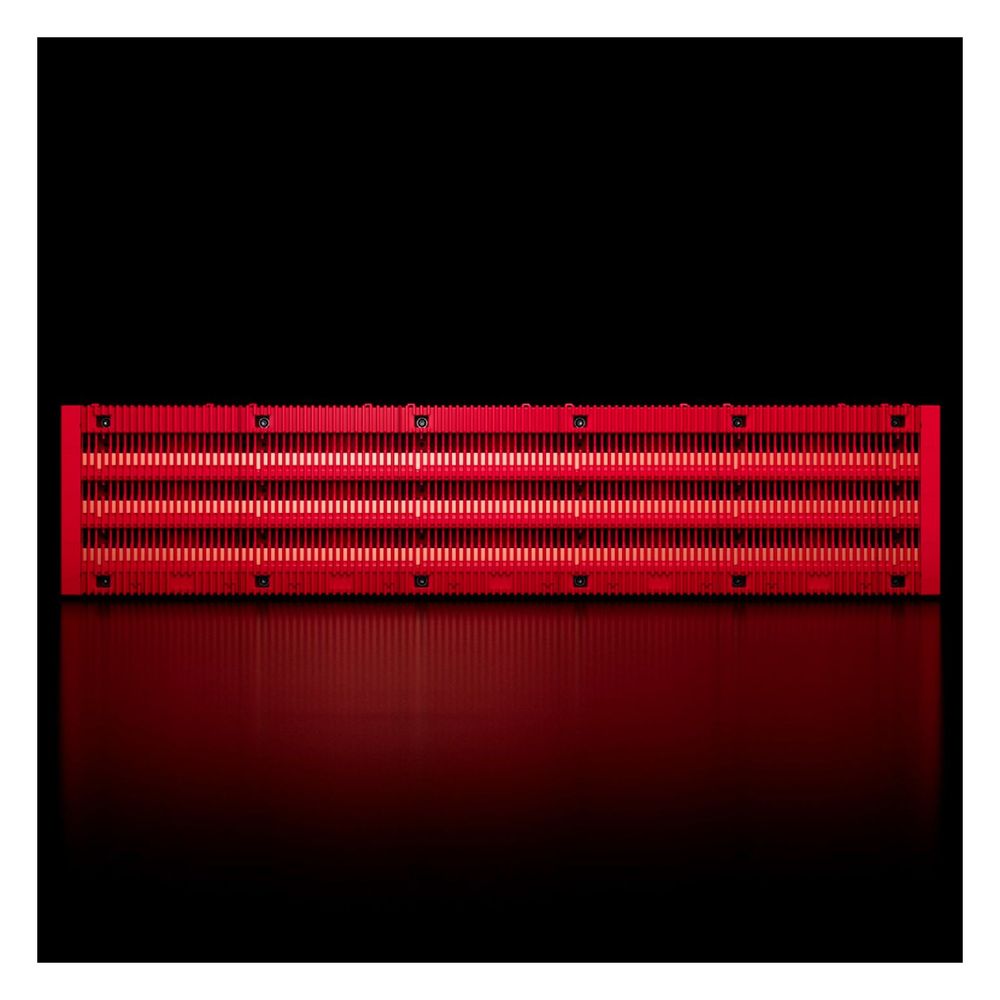

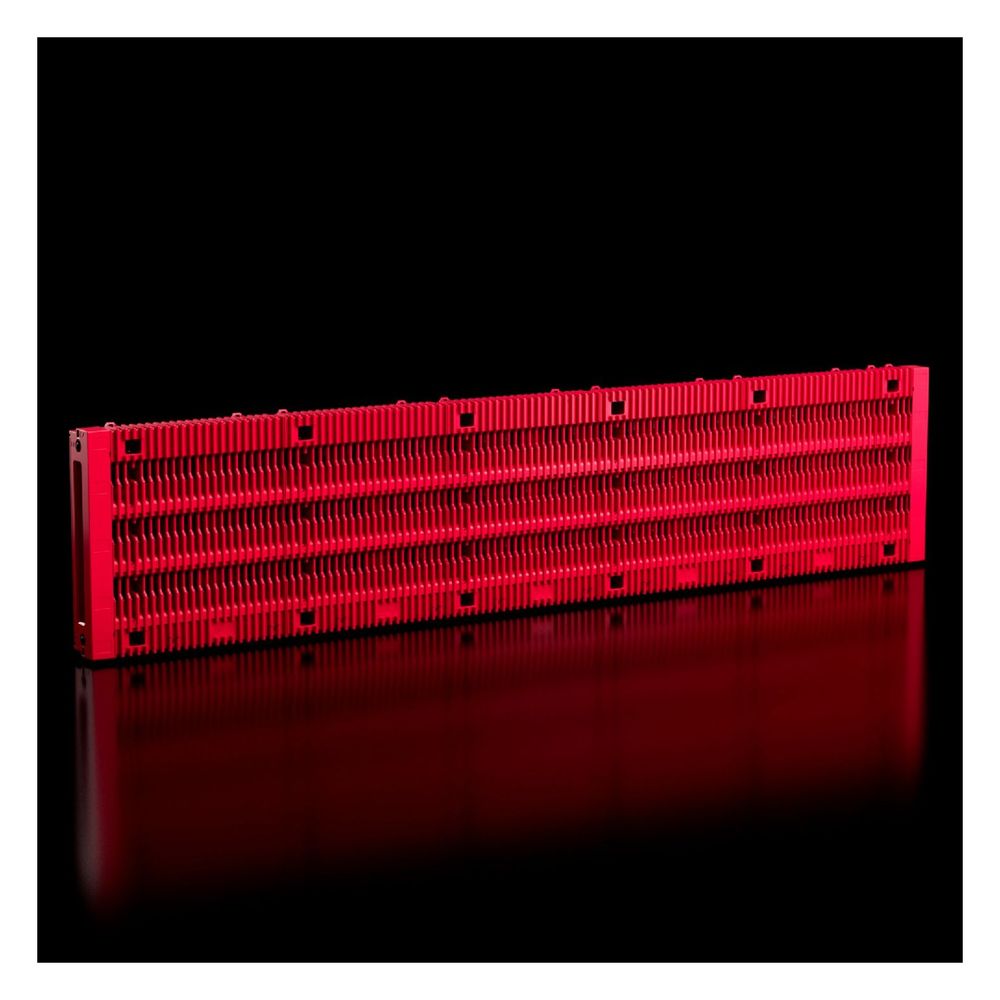

Rittal RiLineX Komplett-Board 9360028, 800A 3-polig 60mm, Kupfer, RAL 35745/RAL 9005
Das Rittal RiLineX Komplett-Board ermöglicht eine effiziente 3-polige Stromverteilung bis 800 A. Es ist für den Einsatz in Schaltschränken mit einer Breite von 1200 mm konzipiert und für Spannungen bis 1000 V AC sowie 1500 V DC ausgelegt. Dank vormontierter Sammelschienen und digitaler Produktdaten unterstützt das System eine schnelle Planung und Montage.
Flexibler Systemaufbau und Montage
Das Board ist für eine horizontale, vertikale sowie überkopf Montage geeignet. Eine integrierte Leitungsführung im Rückbereich bietet zusätzliche Flexibilität bei der Verkabelung. Mehrere Boards lassen sich mittels Anreihverbindern erweitern, ohne die geprüfte Kurzschlussfestigkeit von 65 kA zu beeinträchtigen. Das System ist berührungsgeschützt gemäß IP 2XB und kann optional auf IP 3X aufgerüstet werden.
Sicherheit und Normen
Das System ist nach IEC 61439 und UL 508 geprüft und zertifiziert. Die robuste Konstruktion mit Kupfer-Sammelschienen gewährleistet eine zuverlässige Energieverteilung in anspruchsvollen industriellen Umgebungen. Die kompakte Bauweise und die vielseitigen Montagemöglichkeiten machen das Board zu einer flexiblen Komponente für moderne Schaltschrankkonzepte.
Technische Daten
- Bemessungsstrom: 800 A
- Kurzschlussfestigkeit (Icw): 65 kA
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Sammelschienenabmessung: 30 mm x 10 mm
- Breite: 1105 mm
- Höhe: 246 mm
- Tiefe: 49,2 mm
- Schutzart: IP 2XB
- Bemessungsspannung: 1000 V AC / 1500 V DC
Das Rittal RiLineX Komplett-Board bietet eine leistungsstarke Lösung für die professionelle Energieverteilung. Mit einem Bemessungsstrom von 800 A, einer Kurzschlussfestigkeit von 65 kA und der Eignung für Spannungen bis 1000 V AC bzw. 1500 V DC erfüllt es hohe Anforderungen an Sicherheit und Zuverlässigkeit. Die einfache Anreihbarkeit und die flexible Montage machen es zur idealen Wahl für effiziente Schaltschrankaufbauten.
Lieferumfang
- 1x RiLineX Komplett-Board inkl. integrierten Sammelschienen
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 1.105 mm Höhe: 246 mm Tiefe: 49,2 |
| Artikelnummer | RITTAL-9360028 |
| Bemessungsisolationsspannung Ui | 1000 / 1500 |
| Bemessungskurzzeitstromfestigkeit | 65 |
| Bemessungsspannung | 1000 / 1500 / 600 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstoßstromfestigkeit Ipk | 143 / 143 |
| Bemessungsstrom | 800 |
| Bemessungsstrom max | 800 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 115.574 |
| Breite | 1105 |
| Color (Product level) | RAL 35745 / RAL 9005 |
| EAN-13 | 4028177997394 |
| Elektrische Werte UL (SCCR) | 65 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 / 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Farbe | RAL 35745 RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 143 kA 143 kA (UL) |
| Gewicht | 14,68 kg |
| Höhe | 246 |
| Kurzschlussfestigkeit (Icw) | 65 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Lieferumfang (Produktebene) | Inkl. integrierten Sammelschienen |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / E-Cu |
| Nennstrom (max) | 800 |
| Normen | IEC 61 439-1/-2 / UL 508 |
| Oberflächenschutz | sonstige |
| Passend für Breite | 1200 |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: = 1.200 |
| Passend für Gehäusetyp und Abmessung - Single Value | Breite: = 1.200 |
| PCF-Wert - Carbon footprint value | 92.84 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Product Carbon Footprint - PCF | 92,84 |
| Querschnitt Sammelschiene E-Cu (Breite) | 30 |
| Querschnitt Sammelschiene E-Cu (Stärke) | 10 |
| Sammelschienenabmessung | 30 mm x 10 |
| Schienenabstand | 60 |
| Schienenhöhe | 30 |
| Schienenmittenabstand | 60 |
| Schienenstärke | 10 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 49.2 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Zeitersparnis durch vollständig digitale Produktdaten / Weniger Montagezeit dank vormontiertem Komplett-Board / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Werkstoff | Kupfer |
| Zeit | 500 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Komplett-Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
