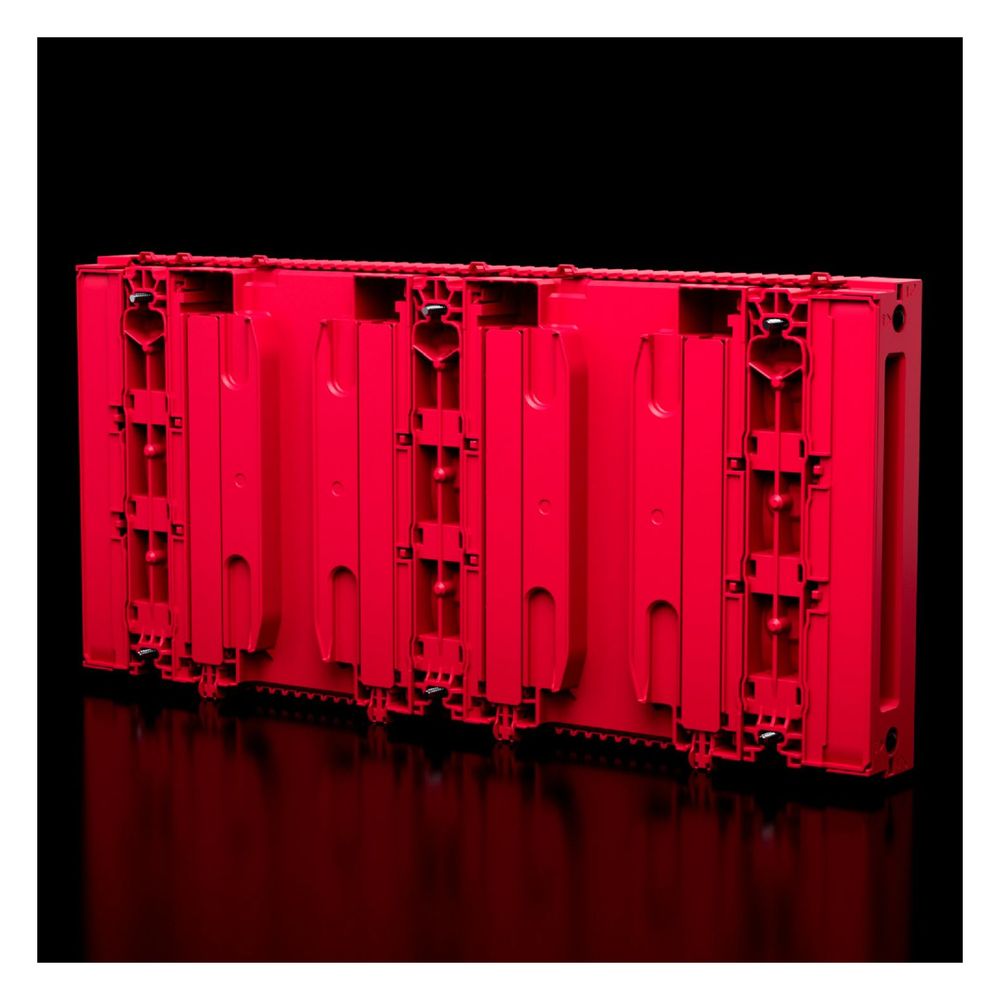

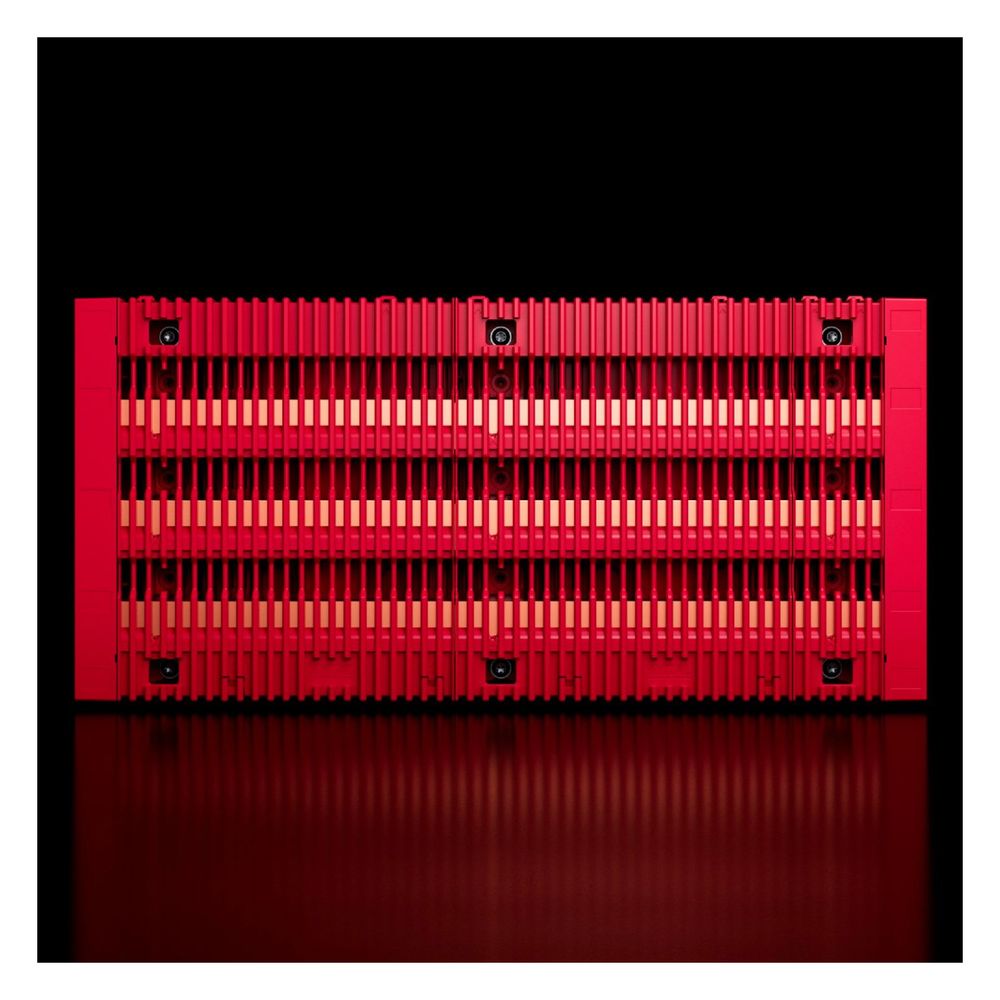

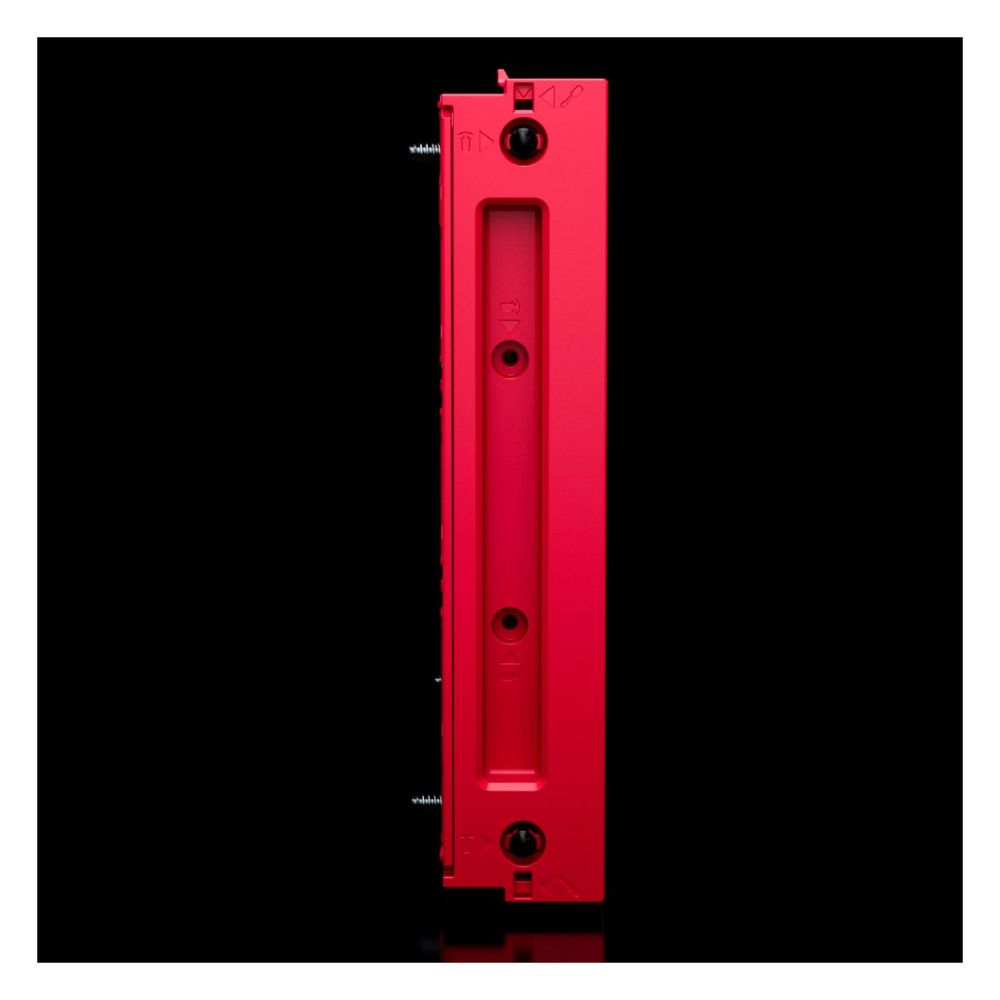

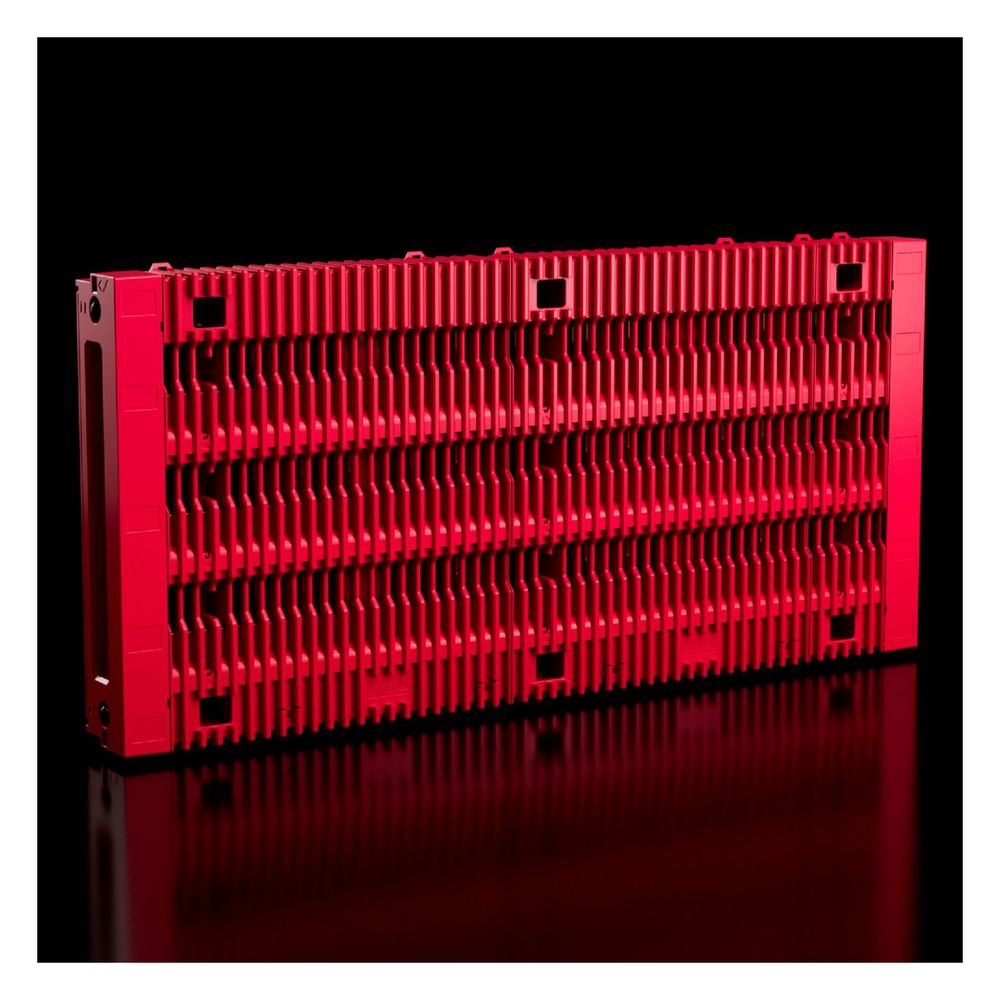

Rittal Komplett-Board RiLineX 9360064, 550 A 3-polig 60mm, Kupfer, RAL 35745/RAL 9005
Das 3-polige RiLineX Komplett-Board von Rittal ermöglicht eine effiziente Stromverteilung in Schaltschränken mit einer Breite von 600 mm. Das System ist für einen Bemessungsstrom von bis zu 550 A ausgelegt und eignet sich für Anwendungen mit Wechselstrom bis 1000 V AC sowie Gleichstrom bis 1500 V DC. Dank der vormontierten Kupfer-Sammelschienen und der flexiblen Montagemöglichkeiten ist eine schnelle Inbetriebnahme sichergestellt.
Vielseitige Montage und Systemaufbau
Das Board zeichnet sich durch eine hohe Flexibilität bei der Installation aus, da es horizontal, vertikal oder überkopf montiert werden kann. Eine integrierte Leitungsführung im Rückbereich des Boards unterstützt eine saubere Verkabelung, beispielsweise von Steuerleitungen. Für größere Anforderungen lässt sich das System durch Anreihverbinder einfach erweitern, ohne die Kurzschlussfestigkeit zu beeinträchtigen.
Sicherheit und Normen
Das System bietet einen Berührungsschutz gemäß Schutzart IP 2XB, der optional auf IP 3X aufgerüstet werden kann. Die Konstruktion ist nach IEC 61439 sowie UL 508 geprüft, was den Einsatz in internationalen Projekten erleichtert. Mit einer geprüften Kurzschlussfestigkeit von 45 kA erfüllt das Board hohe Anforderungen an die Betriebssicherheit in industriellen Umgebungen.
Technische Daten
- Bemessungsstrom: 550 A
- Kurzschlussfestigkeit (Icw): 45 kA
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Sammelschienenabmessung: 30 mm x 5 mm
- Breite: 505 mm
- Höhe: 246 mm
- Tiefe: 49,2 mm
- Schutzart: IP 2XB
- Werkstoff: Kupfer
Das RiLineX Komplett-Board kombiniert robuste Kupfer-Sammelschienen mit einer kompakten Bauweise, die exakt auf 600 mm breite Schränke abgestimmt ist. Durch die Unterstützung von Spannungen bis 1000 V AC und 1500 V DC sowie die hohe Kurzschlussfestigkeit von 45 kA bietet das System eine zuverlässige Basis für die Energieverteilung. Die einfache Montage und die digitale Datenverfügbarkeit reduzieren den Planungs- und Installationsaufwand erheblich.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 505 mm Höhe: 246 mm Tiefe: 49,2 |
| Artikelnummer | RITTAL-9360064 |
| Bemessungsisolationsspannung Ui | 1000 / 1500 |
| Bemessungskurzzeitstromfestigkeit | 45 |
| Bemessungsspannung | 1000 / 1500 / 600 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstoßstromfestigkeit Ipk | 115.5 / 94.5 |
| Bemessungsstrom | 540 |
| Bemessungsstrom max | 550 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 53.669 |
| Breite | 505 |
| Color (Product level) | RAL 35745 / RAL 9005 |
| EAN-13 | 4028177997363 |
| Elektrische Werte UL (SCCR) | 45 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 / 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Farbe | RAL 35745 RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 115,5 kA 94,5 kA (UL) |
| Gewicht | 4,78 kg |
| Hinweis VX | für 600 mm breite Schränke ausgelegt |
| Höhe | 246 |
| Kurzschlussfestigkeit (Icw) | 45 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Lieferumfang (Produktebene) | Inkl. integrierten Sammelschienen |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / E-Cu |
| Nennstrom (max) | 550 |
| Normen | IEC 61 439-1/-2 / UL 508 |
| Oberflächenschutz | sonstige |
| Passend für Breite | 600 |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: = 600 |
| Passend für Gehäusetyp und Abmessung - Single Value | Breite: = 600 |
| PCF-Wert - Carbon footprint value | 28.6 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Product Carbon Footprint - PCF | 28,6 |
| Querschnitt Sammelschiene E-Cu (Breite) | 30 |
| Querschnitt Sammelschiene E-Cu (Stärke) | 5 |
| Sammelschienenabmessung | 30 mm x 5 |
| Schienenabstand | 60 |
| Schienenhöhe | 30 |
| Schienenmittenabstand | 60 |
| Schienenstärke | 5 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 49.2 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Zeitersparnis durch vollständig digitale Produktdaten / Weniger Montagezeit dank vormontiertem Komplett-Board / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Werkstoff | Kupfer |
| Zeit | 500 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Komplett-Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
