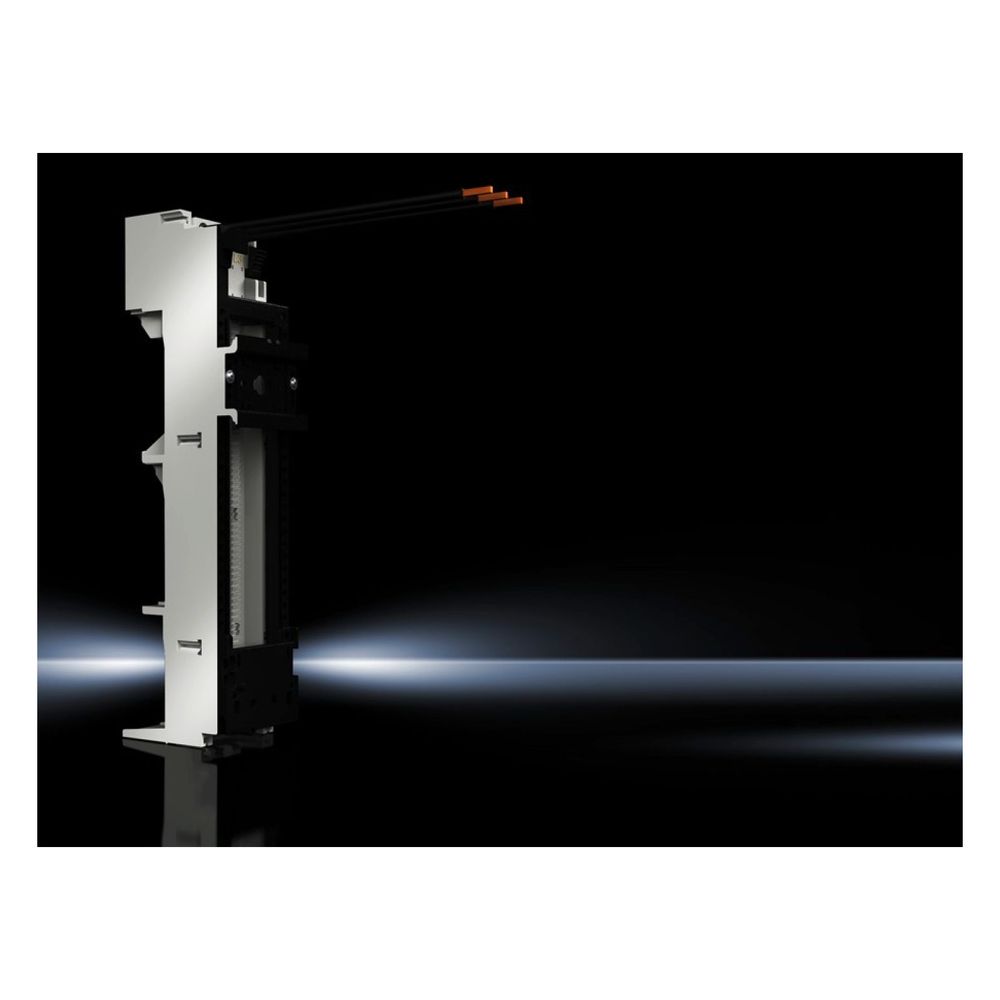

Rittal OM-Adapter RiLine 9340.370, 25A 690V 3-polig, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der RiLine-Serie ermöglicht die Montage und elektrische Anbindung von Schaltgeräten auf Sammelschienensystemen mit 60 mm Mittenabstand. Das 3-polige System ist für einen Bemessungsstrom von bis zu 25 A bei einer Bemessungsbetriebsspannung von 690 V ausgelegt. Dank des integrierten Tragrahmens und der vorkonfektionierten Anschlussleitungen eignet sich der Adapter für den effizienten Aufbau in der Schaltanlagen- und Steuerungstechnik.
Robuste Konstruktion und Montage
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Die Montage erfolgt auf Sammelschienen mit einer Stärke von 5 mm bis 10 mm. Ein integrierter PinBlock sowie eine Tragschiene vom Typ TS 45C unterstützen die stabile Befestigung der Komponenten. Das Gehäuse in RAL 7035 sorgt für eine einheitliche Optik innerhalb des RiLine-Systems.
Elektrische Anbindung
Für den elektrischen Anschluss sind flexible Leitungen im Querschnitt AWG 12 mit einer Länge von 130 mm verbaut. Dies vereinfacht die Verdrahtung der angeschlossenen Geräte. Die Auslegung des Adapters ist für den Einsatz in industriellen Umgebungen optimiert und bietet eine Stromverteilung innerhalb des Schaltschranks.
Der OM-Adapter überzeugt durch seine kompakte Bauweise von 45 mm Breite und 208 mm Höhe, die eine platzsparende Integration in RiLine-Systeme erlaubt. Mit einer Belastbarkeit von 25 A und der Eignung für Sammelschienenstärken von 5 bis 10 mm bietet er eine flexible Lösung für die Energieverteilung. Die Materialwahl und die Handhabung durch den integrierten Tragrahmen machen ihn zu einer Komponente für den Anlagenbau.
Technische Daten
- Bemessungsstrom max.: 25 A
- Bemessungsbetriebsspannung: 690 V, 3~
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Sammelschienenstärke: 5 - 10 mm
- Anschlussleitungsquerschnitt: AWG 12
- Anschlussleitungslänge: 130 mm
- Abmessungen (B x H): 45 x 208 mm
- Material: Polyamid (UL 94-V0)
- Tragschienen-Typ: TS 45C
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 12 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340370 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 25 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502529 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 50 kA - 600 V, Fuse Class K5 max. 35 A, JDDZ/7 / 65 kA - 600 V, Fuse Class J max. 30 A, JDDZ/7 / 65 kA - 600 V, Fuse Class K5 max. 30 A, JDDZ/7 / 50 kA - 480 V, Combination Motor Controller max. 27 A, NKJH/7 / 65 kA - 480 V, Combination Motor Controller max. 32 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,28 kg |
| Gewicht (pro VE) | 0.28 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 308 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 25 |
| Passend für Hersteller (Typ) | 45 mm x 170 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Ja |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragrahmenbreite | 45 |
| Tragrahmenhöhe | 170 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 45C, PinBlock |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
