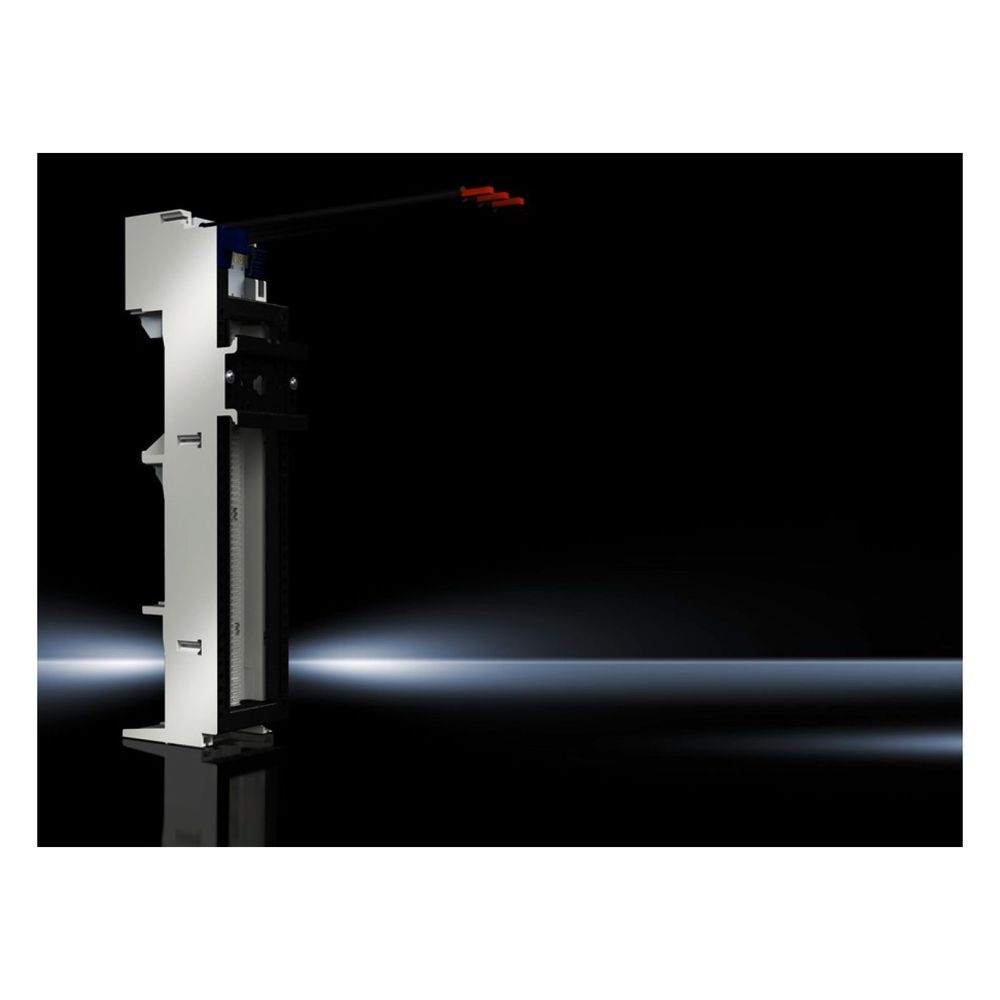

Rittal OM-Adapter RiLine, 32A, 3-polig, 45x208mm, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der Serie RiLine ermöglicht die Anbindung von Schaltgeräten an Sammelschienensysteme mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von bis zu 32 A bei einer Betriebsspannung von 690 V ausgelegt und verfügt über vorkonfektionierte Anschlussleitungen im Querschnitt AWG 10.
Robuste Konstruktion für den Schaltschrankbau
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Das Gehäuse in RAL 7035 ist für den Einsatz auf Stromschienen mit einer Stärke von 5 mm bis 10 mm konzipiert. Die Ausführung umfasst einen Tragrahmen sowie eine Tragschiene vom Typ TS 45C, was eine stabile Aufnahme der Komponenten ermöglicht.
Technische Daten
- Bemessungsstrom: 32 A
- Bemessungsbetriebsspannung: 690 V, 3~
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Anschlussleitungsquerschnitt: AWG 10
- Breite: 45 mm
- Höhe: 208 mm
- Material: Polyamid (UL 94-V0)
- Stromschienendicke: 5 bis 10 mm
Dieser Adapter bietet eine kompakte Lösung für die professionelle Anlagentechnik. Mit einer Breite von 45 mm und einer Höhe von 208 mm integriert er sich in das RiLine-System. Die Auslegung auf 32 A und 690 V unterstützt eine effiziente Stromverteilung, wobei die UL-Approbation den Einsatz in entsprechenden Projekten ermöglicht.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340350 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 32 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177525559 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 50 kA - 600 V, Fuse Class K5 max. 35 A, JDDZ/7 / 65 kA - 600 V, Fuse Class J max. 30 A, JDDZ/7 / 65 kA - 600 V, Fuse Class K5 max. 30 A, JDDZ/7 / 50 kA - 480 V, Combination Motor Controller max. 27 A, NKJH/7 / 65 kA - 480 V, Combination Motor Controller max. 32 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,3 kg |
| Gewicht (pro VE) | 0.3 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 308 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 32 |
| Passend für Hersteller (Typ) | 45 mm x 170 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragrahmenbreite | 45 |
| Tragrahmenhöhe | 170 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 45C |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
