Beschreibung

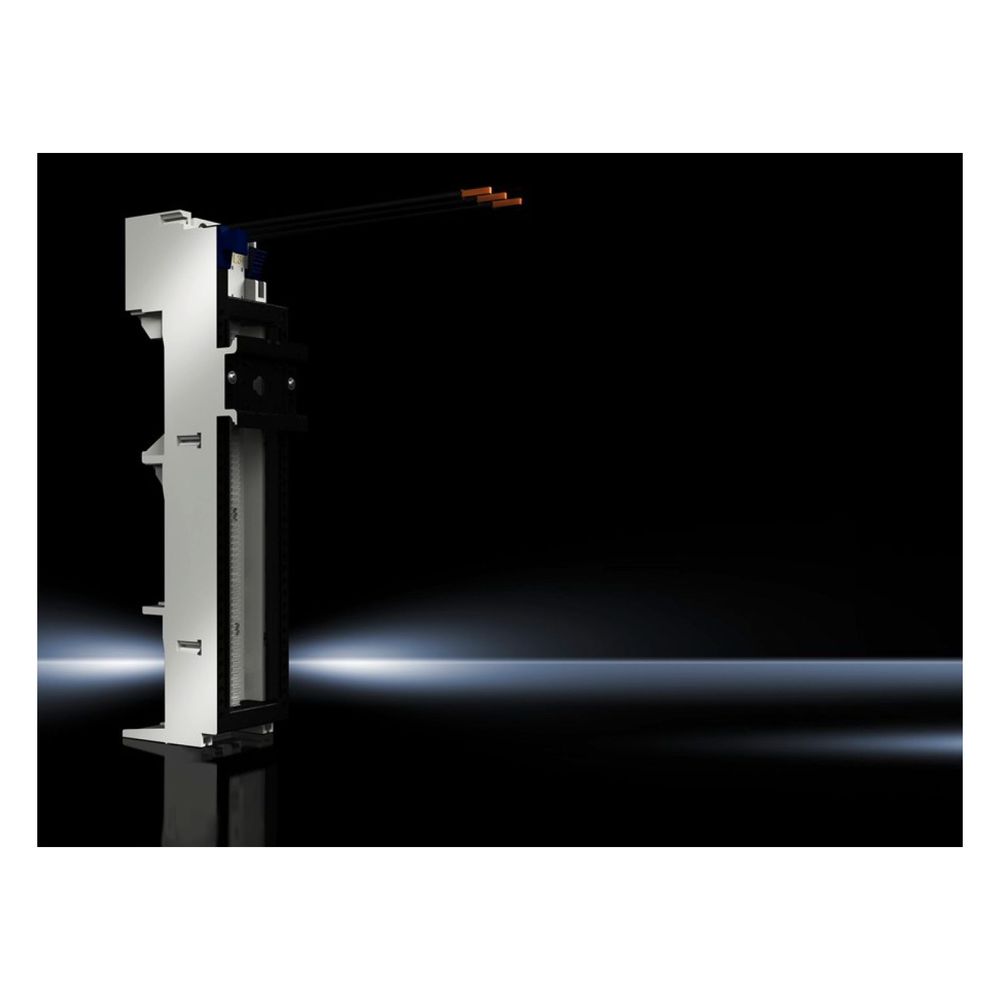

Rittal OM-Adapter RiLine 9340340, 25A 690V 3-polig, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der Serie RiLine ermöglicht die effiziente Montage und elektrische Anbindung von Schaltgeräten auf Sammelschienensystemen mit 60 mm Mittenabstand. Das 3-polige System ist für einen Bemessungsstrom von bis zu 25 A bei einer Bemessungsbetriebsspannung von 690 V ausgelegt. Dank der integrierten Anschlussleitungen im Querschnitt AWG 12 ist eine direkte Installation in Schaltschrankanwendungen möglich.
Robuste Konstruktion und Montage
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Die Gehäusefarbe in RAL 7035 unterstützt eine einheitliche Optik im Schaltschrank. Das System ist für Sammelschienen mit einer Stärke von 5 mm bis 10 mm ausgelegt und verfügt über einen Tragrahmen mit einer Tragschiene vom Typ TS 45C, die eine stabile Aufnahme der Komponenten sicherstellt.
Technische Daten
- Bemessungsstrom max.: 25 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Breite: 45 mm
- Höhe: 208 mm
- Anschlussleitungsquerschnitt: AWG 12
- Schienenabstand: 60 mm
- Sammelschienendicke: 5 - 10 mm
- Material: Polyamid
Dieser OM-Adapter überzeugt durch seine kompakte Bauweise von 45 mm Breite und die flexible Einsetzbarkeit in RiLine Sammelschienensystemen. Mit einer Belastbarkeit von 25 A und der UL-Approbation bietet er eine zuverlässige Lösung für die professionelle Stromverteilung. Die vorkonfektionierten Anschlussleitungen und der integrierte Tragrahmen erleichtern die Montage und unterstützen eine strukturierte Anordnung der Schaltgeräte.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 12 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340340 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 25 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502512 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 50 kA - 600 V, Fuse Class K5 max. 35 A, JDDZ/7 / 65 kA - 600 V, Fuse Class J max. 30 A, JDDZ/7 / 65 kA - 600 V, Fuse Class K5 max. 30 A, JDDZ/7 / 50 kA - 480 V, Combination Motor Controller max. 27 A, NKJH/7 / 65 kA - 480 V, Combination Motor Controller max. 32 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,28 kg |
| Gewicht (pro VE) | 0.28 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 308 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 25 |
| Passend für Hersteller (Typ) | 45 mm x 170 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragrahmenbreite | 45 |
| Tragrahmenhöhe | 170 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 45C |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
