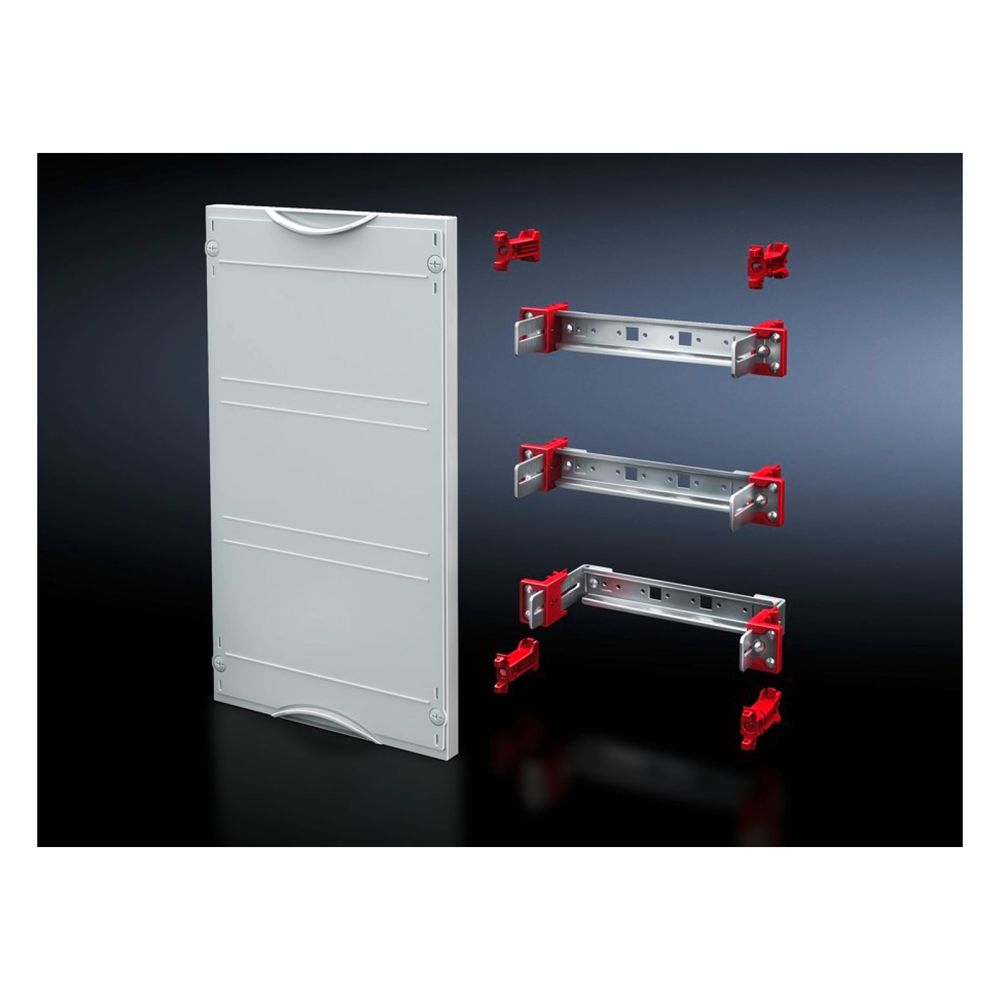

Rittal Gerätetragschienen-Modul ISV 9666220, 500x450mm, Polystyrol/Stahlblech, RAL 7035
Das Rittal Gerätetragschienen-Modul dient dem professionellen Einbau von Reihenklemmen und Schaltgeräten in Installations-Verteiler. Die Komponente ist für eine flexible Montage konzipiert und bietet eine stabile Basis für den Aufbau von Stromverteilungssystemen.
Flexibler Aufbau und Montage
Das Modul ist mit drei Tragschienen im Format 35 x 15 mm ausgestattet, die eine zuverlässige Befestigung der Komponenten ermöglichen. Die Tragschienen lassen sich im 25 mm-Maßraster verschieben, was eine individuelle Anpassung an die jeweiligen Anforderungen unterstützt. Die mitgelieferte Abdeckung ist mit einem Ausschnitt versehen und lässt sich bei Bedarf plombieren, um den Zugriff auf die installierten Geräte zu sichern.
Material und Ausführung
Die Konstruktion besteht aus einer Abdeckung aus Polystyrol sowie verzinkten Stahlblech-Tragschienen. Mit einer Breite von 500 mm und einer Höhe von 450 mm entspricht das Modul zwei Breiteneinheiten und drei Höheneinheiten. Die Farbgebung in RAL 7035 sorgt für eine einheitliche Optik innerhalb des Verteilersystems.
Das Modul bietet eine effiziente Lösung für den Geräteausbau. Durch die Kombination aus drei stabilen 35 x 15 mm Tragschienen und der plombierbaren Abdeckung wird eine hohe Betriebssicherheit erreicht. Die präzise Abstimmung auf das 25 mm-Maßraster unterstützt eine passgenaue Installation in Installations-Verteilern.
Technische Daten
- Breite: 500 mm
- Höhe: 450 mm
- Anzahl Tragschienen: 3
- Material Abdeckung: Polystyrol
- Material Tragschiene: Stahlblech, verzinkt
- Farbe: RAL 7035
Lieferumfang
- 1x Gerätetragschienen-Modul
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 500 mm Höhe: 450 |
| Anzahl der DIN-Schienen | 2 |
| Anzahl der Teilungseinheiten pro DIN-Schiene | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Art der Abdeckung | mit Ausschnitt |
| Artikelnummer | RITTAL-9666220 |
| Baugröße | Breiteneinheiten (BE) à 250 mm: 2 Höheneinheiten (HE) à 150 mm: 3 |
| Breite | 500 |
| Breiteneinheiten á 250 mm | 2 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177676190 |
| ECCN Code | NOT_RELEVANT |
| Farbe | RAL 7035 |
| Gewicht | 2,68 kg |
| Gewicht (pro VE) | 2.68 |
| Höhe | 450 |
| Höheneinheiten á 150 mm | 3 |
| Katalogseite in HB 36 | 422 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Material (Produktebene) | Abdeckung: Polystyrol / Tragschiene: Stahlblech, verzinkt |
| Mit Abdeckung | Ja |
| Mit Montageplatte | Nein |
| Mit N-PE-Klemmen | Nein |
| Produktbeschreibung (Description Temporary) | Für den Einbau von Reihenklemmen, Schaltgeräten etc. Mit Tragschienen 35 x 15 mm. Im 25 mm-Maßraster verschiebbar. Abdeckung plombierbar. |
| REACH - Deklarationspflichtig | Nein |
| Tragschiene TS 35/15 Anzahl | 3 |
| Verpackungseinheit | 1 |
| WEEE-Nr. | 11161726 |
