Beschreibung

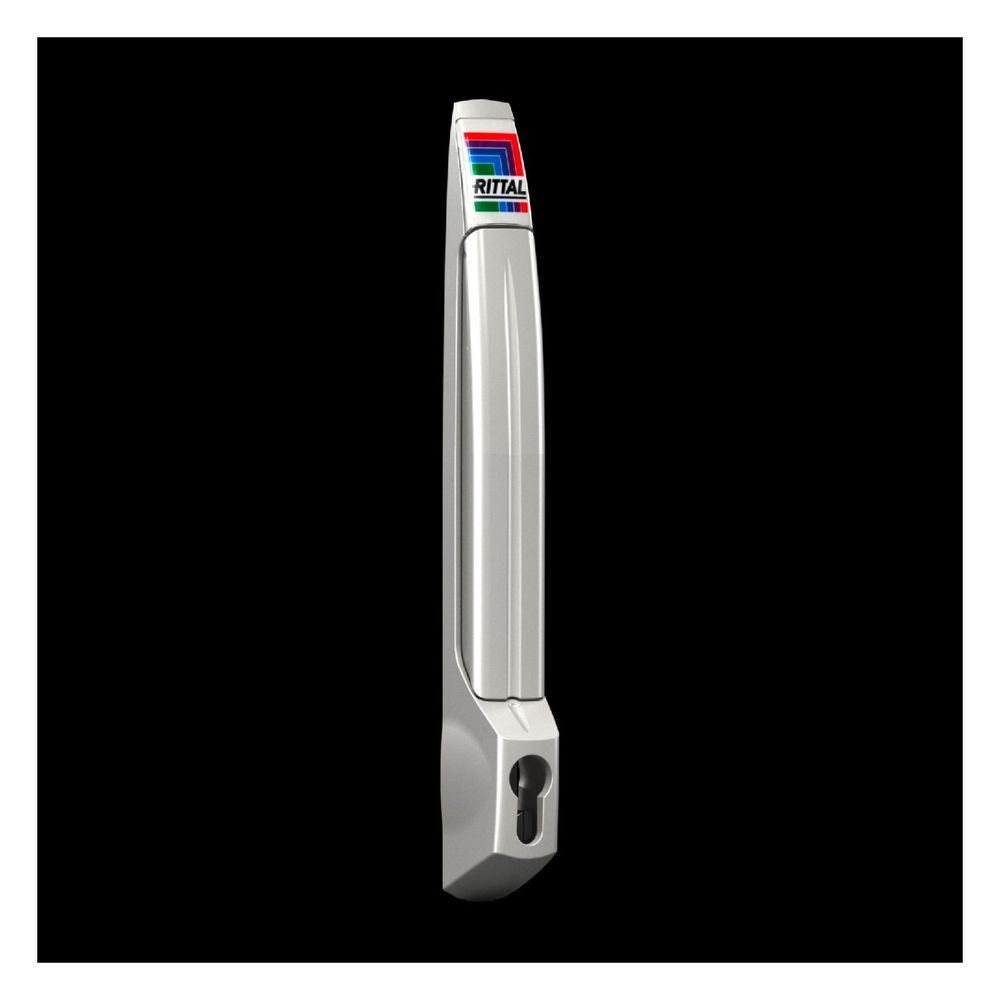

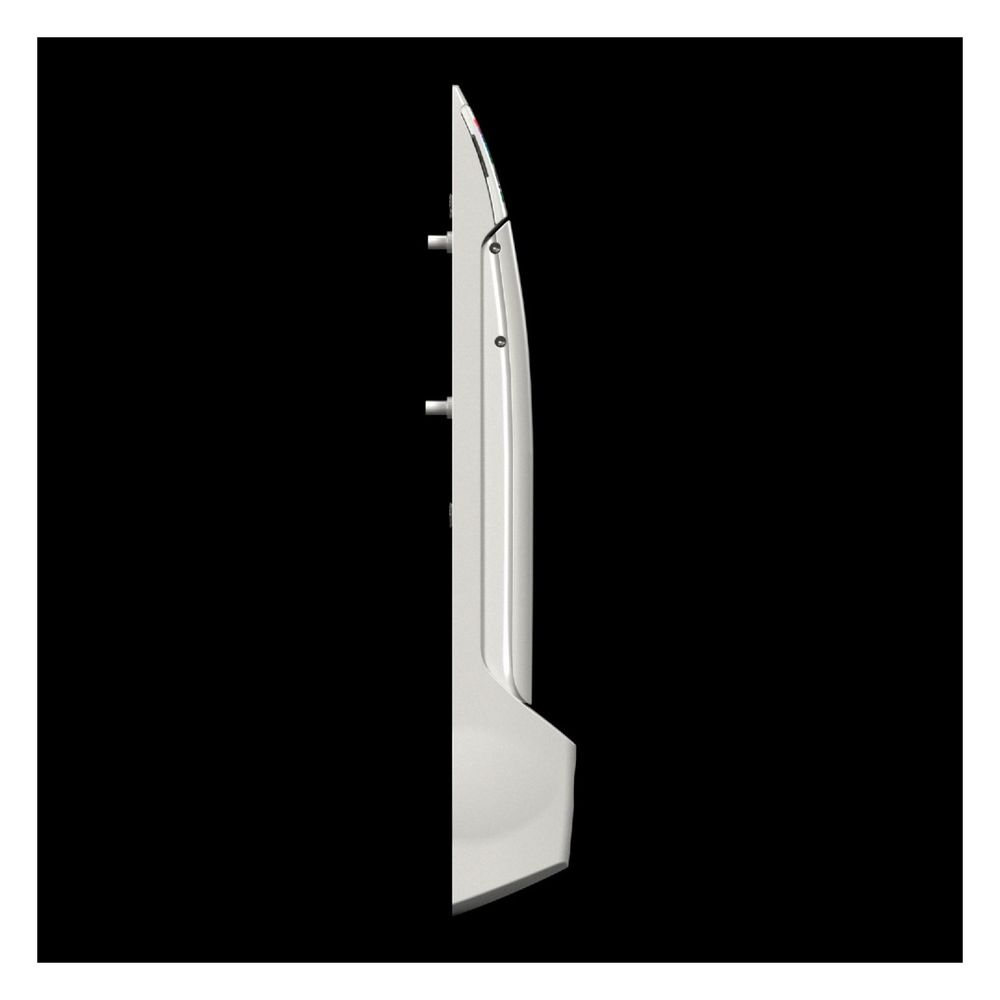

Rittal Komfortgriff TS 8611070, für Profilhalbzylinder, Zink-Druckguss, RAL 7035

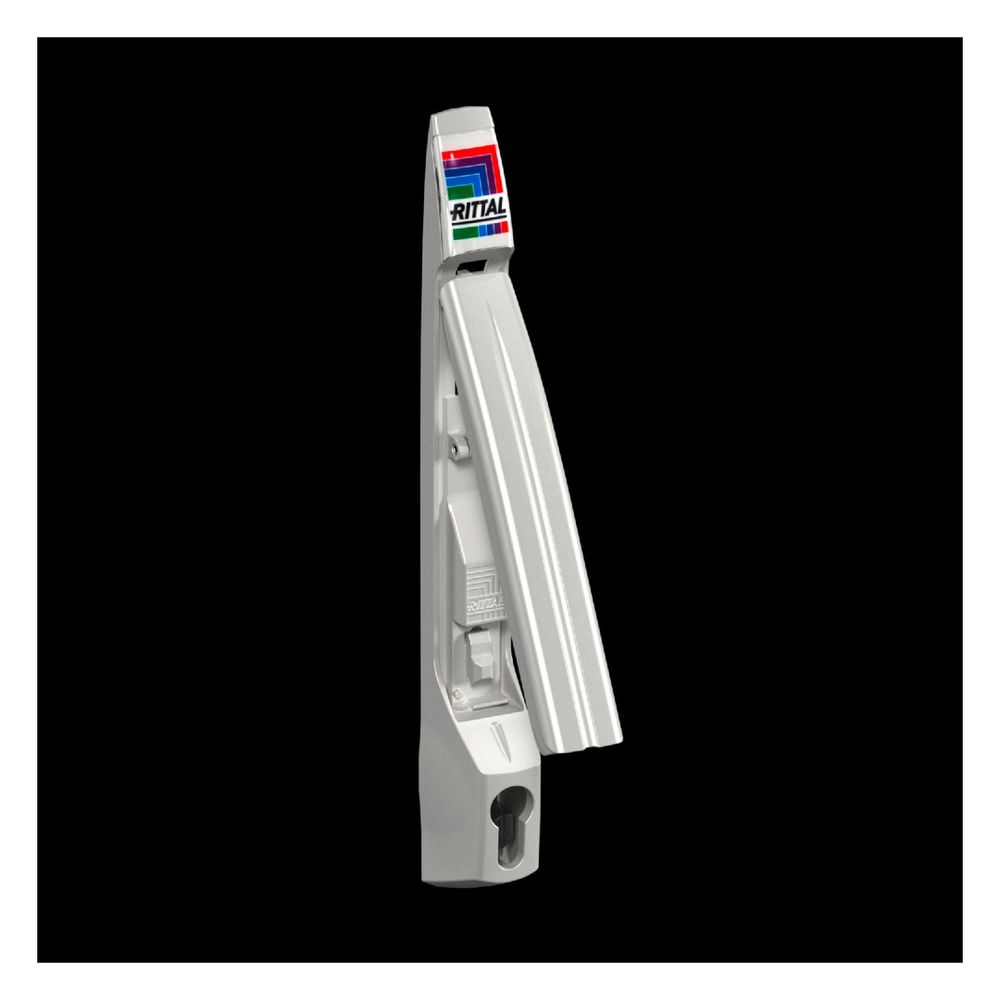

Der Rittal Komfortgriff in RAL 7035 ermöglicht eine platzsparende Bedienung von Schaltschranktüren. Dank der speziellen Klapptechnik beansprucht der Griff keinen Schwenkbereich, wodurch die Türfläche optimal für interne Einbauten zur Verfügung steht.
Funktion und Montage

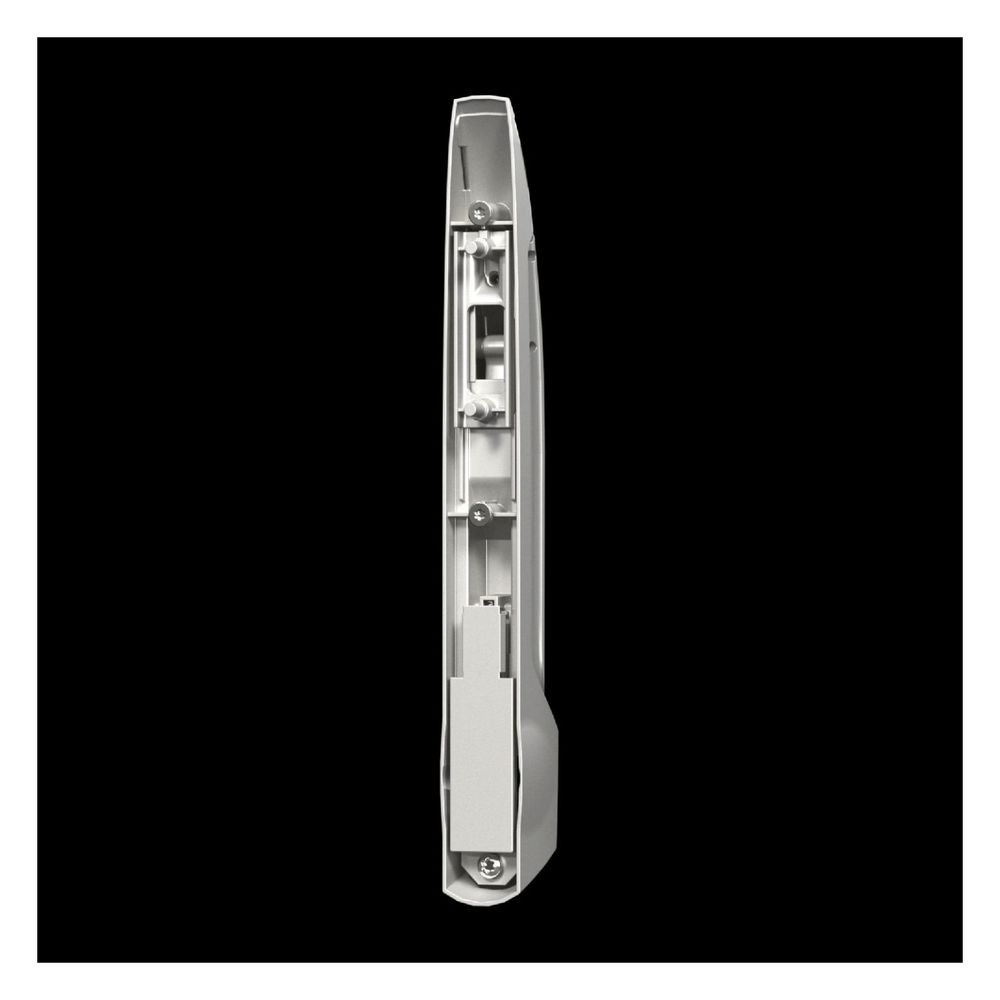

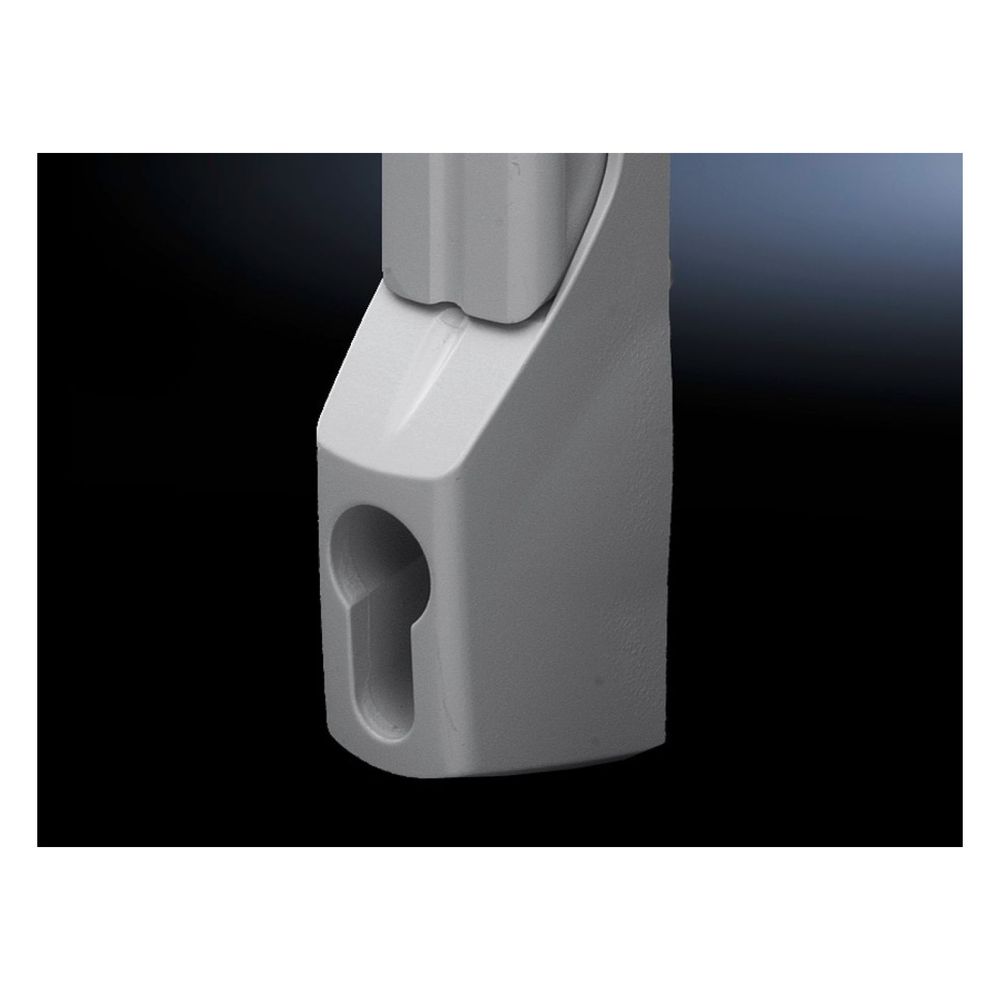

Der aus pulverbeschichtetem Zink-Druckguss gefertigte Griff ist für den Einbau von Profilhalbzylindern mit einer Gesamtlänge von 40 mm oder 45 mm nach DIN 18 252 vorbereitet. Alternativ lassen sich Sicherheits- und Druckknopf-Einsätze mit einer Länge von 40 mm integrieren. Die Montage erfolgt über ein aufrastbares System. Für die Montage an Sichttür TS, VX SE, Tür unten PC sowie Designtür IW ist ein zusätzlicher Griffadapter erforderlich.
Technische Daten
- Material: Zink-Druckguss
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Länge: 295 mm
- Schließungsart: Zylinder
Die robuste Konstruktion aus Zink-Druckguss bietet eine effiziente Lösung für diverse Gehäusetypen wie TS, TS IT, VX SE, PC-Schranktüren, IW sowie Wandgehäuse der Serie AX. Durch die Vorbereitung für Profilhalbzylinder und die platzsparende Klappmechanik stellt der Griff eine funktionale Komponente für die professionelle Schaltschrankausstattung dar.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Art der Schließung | Zylinder |
| Artikelnummer | RITTAL-8611070 |
| Ausführung | für Profilhalbzylinder |
| Ausführung (Variantenebene) | für Profilhalbzylinder |
| Ausführung des Handgriffes | sonstige |
| Ausführung Verschluss | Vorbereitet für den Einbau von Profilhalbzylindern 40 bzw. 45 mm Gesamtlänge (nach DIN 18 252) oder Sicherheits- und Druckknopf-Einsätze mit einer Länge von 40 |
| Beschreibung Verschluss | Ausführung Verschluss: Vorbereitet für den Einbau von Profilhalbzylindern 40 bzw. 45 mm Gesamtlänge (nach DIN 18 252) oder Sicherheits- und Druckknopf-Einsätze mit einer Länge von 40 |
| Color (Product level) | RAL 7035 |
| Drehstangenschloss (Dreipunktschließung) | Nein |
| EAN-13 | 4028177211926 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Verschluss |
| Farbe | RAL 7035 |
| Gewicht | 0,58 kg |
| Gewicht (pro VE) | 0.8 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 24001006 |
| Hängeschlossverriegelung | Nein |
| Katalogseite in HB 36 | 938 |
| Knebel | Nein |
| Material (Produktebene) | Zink-Druckguss |
| Montagehinweis | Für die Montage an Sichttür TS, VX SE, Tür unten PC, Designtür IW wird der Griffadapter benötigt |
| Oberfläche | Pulverbeschichtet |
| Oberfläche (Produktebene) | Pulverbeschichtet |
| Passend für Gehäusetyp | TS / TS IT / VX SE / PC-Schrank Tür / IW / TS 8 Edelstahl / SE Edelstahl / EL 3-teilig 18 - 21 HE / Wandgehäuse AX, 3-teilig |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: TS Gehäusetyp: TS IT Gehäusetyp: VX SE Gehäusetyp: PC-Schrank Tür Gehäusetyp: IW Gehäusetyp: TS 8 Edelstahl Gehäusetyp: SE Edelstahl Gehäusetyp: EL 3-teilig 18 - 21 HE Gehäusetyp: Wandgehäuse AX, 3-teilig |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: TS TS IT VX SE PC-Schrank Tür IW TS 8 Edelstahl SE Edelstahl EL 3-teilig 18 - 21 HE Wandgehäuse AX, 3-teilig |
| Produktbeschreibung (Description Temporary) | Da der Griff durch die Klapptechnik keinen Schwenkbereich beansprucht, kann die Türfläche optimal für Einbauten genutzt werden. |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Zink |
| Verpackungseinheit | 1 |
| WEEE-Nr. | 11161726 |
