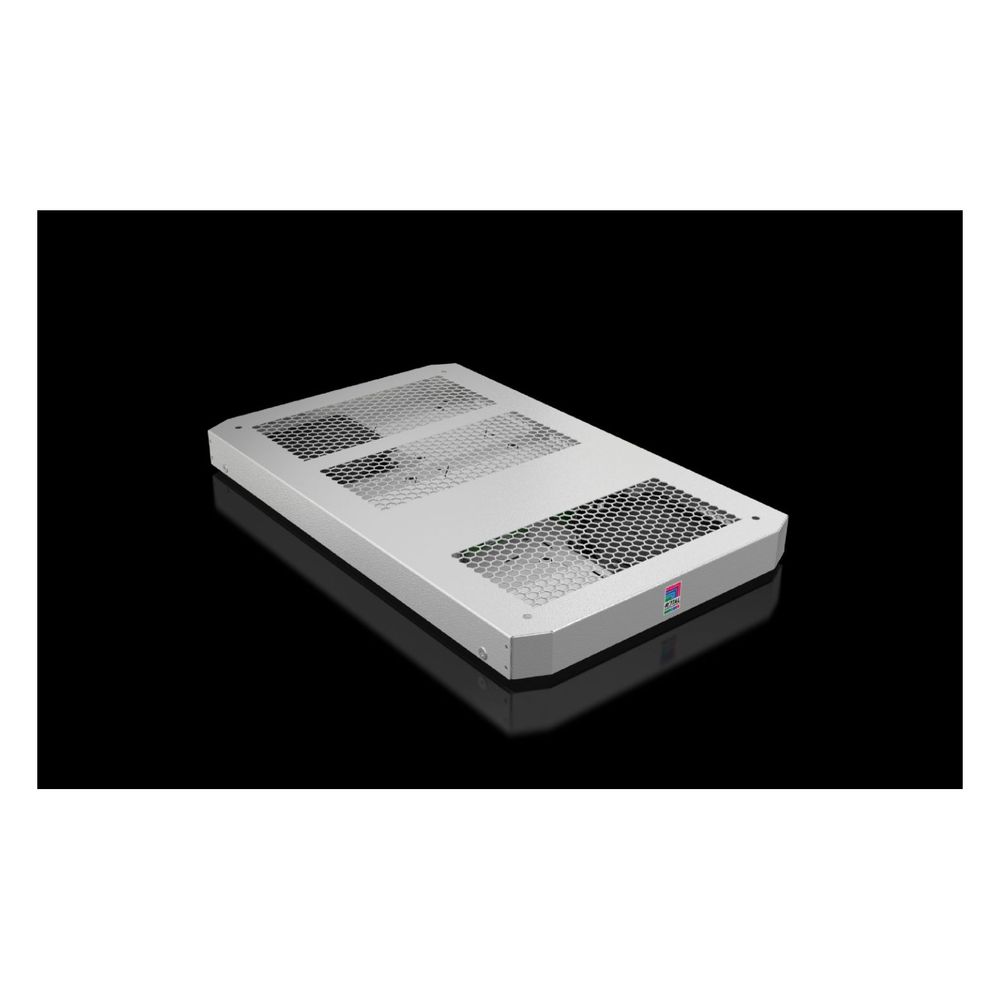

Rittal Lüftermodul SK 5503.020, 280m3/h, Stahlblech, RAL 7035
Das drehzahlgeregelte Lüftermodul von Rittal ermöglicht eine effiziente aktive Belüftung von IT-Gehäusen der Serien VX IT, TS IT und TX CableNet. Die vormontierte Einheit aus lackiertem Stahlblech zeichnet sich durch eine einfache Anschlusstechnik via C13-Kaltgerätebuchse aus und ist für den flexiblen Einsatz konzipiert. Das System ist ab Werk mit zwei Lüftern ausgestattet und lässt sich bei Bedarf auf bis zu sechs Lüfter erweitern.
Effiziente Klimatisierung
Die integrierte Drehzahlregelung mit voreingestellter Kennlinie sorgt für einen energieeffizienten Betrieb. Im Betriebspunkt erreicht das Modul eine Luftleistung von 280 m³/h bei einem Schalldruckpegel von 46 dB(A). Die Spannungsversorgung erfolgt flexibel über einen Bereich von 100 V bis 240 V bei 50 Hz oder 60 Hz, wodurch das Modul in unterschiedlichsten Infrastrukturen einsetzbar ist.
Montage und Kompatibilität
Das Modul ist für den direkten Einbau in den Montageausschnitt von 490 mm x 260 mm im Dachbereich der kompatiblen Gehäusetypen vorgesehen. Mit einer Schutzart von IP 20 und einem Betriebstemperaturbereich von 5 °C bis 55 °C bietet die Einheit eine robuste Lösung für die aktive Wärmeabfuhr in IT-Umgebungen. Die Farbgebung in RAL 7035 fügt sich nahtlos in das Design der Gehäuseserien ein.
Durch die Kombination aus hoher Flexibilität bei der Lüfteranzahl und der intelligenten Drehzahlregelung stellt dieses Lüftermodul eine zuverlässige Lösung für die aktive Belüftung dar. Mit einer Luftleistung von 280 m³/h im Betriebspunkt wird eine effektive Kühlung bei optimiertem Energieverbrauch sichergestellt. Die einfache Installation und die breite Kompatibilität machen es zur idealen Wahl für professionelle IT-Infrastrukturen.
Technische Daten
- Abmessungen (B x H x T): 550 mm x 42 mm x 340 mm
- Bemessungsbetriebsspannung: 100 V - 240 V, 1~, 50/60 Hz
- Luftleistung (Betriebspunkt): 280 m³/h
- Schalldruckpegel: 46 dB(A)
- Schutzart: IP 20
- Betriebstemperatur: 5 °C bis 55 °C
- Material: Stahlblech, lackiert
- Farbe: RAL 7035
Lieferumfang
- 1x Lüftereinheit
- 2x Lüfter
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 550 mm Höhe: 42 mm Tiefe: 340 |
| Anzahl der Lüfter | 6 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-5503020 |
| Ausbruch Höhe | 490 |
| Ausbruch Tiefe | 260 |
| Ausführung | Ohne Dachblech |
| Ausführung (Variantenebene) | Ohne Dachblech |
| Ausführung allgemein, zum Filtern | vormontiert |
| Bemessungsbetriebsspannung | 100 V - 240 V, 1~, 50 Hz/60 |
| Bemessungsbetriebsspannung für FactFinder Filter | 100 / 110 / 115 / 120 / 127 / 200 / 220 / 230 / 240 |
| Bemessungsstrom max | Bei 50 Hz: 0,7 A Bei 60 Hz: 0,69 |
| Bemessungsstrom max 50 Hz | 0.7 |
| Bemessungsstrom max 60 Hz | 0.69 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | 5 |
| Betriebstemperaturbereich | 5 °C...55 |
| Breite | 550 |
| Color (Variant level) | RAL 7035 |
| Drehzahl | 100 |
| EAN-13 | 4028177966246 |
| Einbaumöglichkeiten | Im VX IT mit B x T (mm): 800 x 800 / 800 x 1000 / 800 x 1200 / Im TS IT mit B x T (mm): 800 x 800 / 800 x 1000 / 800 x 1200 / Im TX CableNet mit B x T (mm): 800 x 800 / 800 x 1000 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Lüftersysteme |
| Farbe | RAL 7035 |
| Gewicht | 3,52 kg |
| Hinweis | Reduktion der angegebenen Luftleistung auf 280 m³/h bei 25 Pa Gegendruck auf bis zu 6 Lüfter erweiterbar |
| Hinweis allgemein | Reduktion der angegebenen Luftleistung auf 280 m³/h bei 25 Pa Gegendruck |
| Hinweis auf Variantenebene | auf bis zu 6 Lüfter erweiterbar |
| Höhe | 42 |
| Lieferumfang (Produktebene) | 1 Lüftereinheit / 2 Lüfter / Anschlussfertig verdrahtet / Inkl. Befestigungsmaterial / Installations- und Kurzbedienungsanleitung |
| Luftleistung (im Betriebspunkt) | 280 |
| Luftleistung Ventilatoren, allgemein | 400 |
| Material (Produktebene) | Stahlblech, lackiert |
| Montageausschnitt | Tiefe:260 mm Höhe:490 |
| Nennleistung | 42.5 |
| Passend für Gehäusetyp | VX IT / TS IT / TX CableNet |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX IT Gehäusetyp: TS IT Gehäusetyp: TX CableNet |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX IT TS IT TX CableNet |
| Produktbeschreibung (Description Temporary) | Zur aktiven Belüftung. Optional lässt sich die Einheit mit zusätzlichen Lüftern erweitern. |
| REACH - Deklarationspflichtig | Nein |
| Schalldruckpegel (im Betriebspunkt) | 46 |
| Schutzart IP nach IEC 60529 | IP 20 |
| Tiefe | 340 |
| Variantenunterscheidungsmerkmal | COL_GENERAL_APPROVALS / M-18_COLOR |
| Verpackungseinheit | 1 |
| Vorsicherung | Sicherungsautomat/Schmelzsicherung: 10 |
| Vorsicherung min (oder Einzelwert) Sicherungsautomat/Schmelzsicherung | 10 |
| Vorteile | Einfache Anschlusstechnik mit C13 Kaltgerätebuchse / Energieeffiziente Drehzahlregelung mit vor eingestellter Kennlinie / Internationale Approbationen und Mehrspannungsfähigkeit für den weltweiten Einsatz |
| Zeige Link zum Kennlinienfeld | Nein |
| WEEE-Nr. | 11161726 |
