Beschreibung

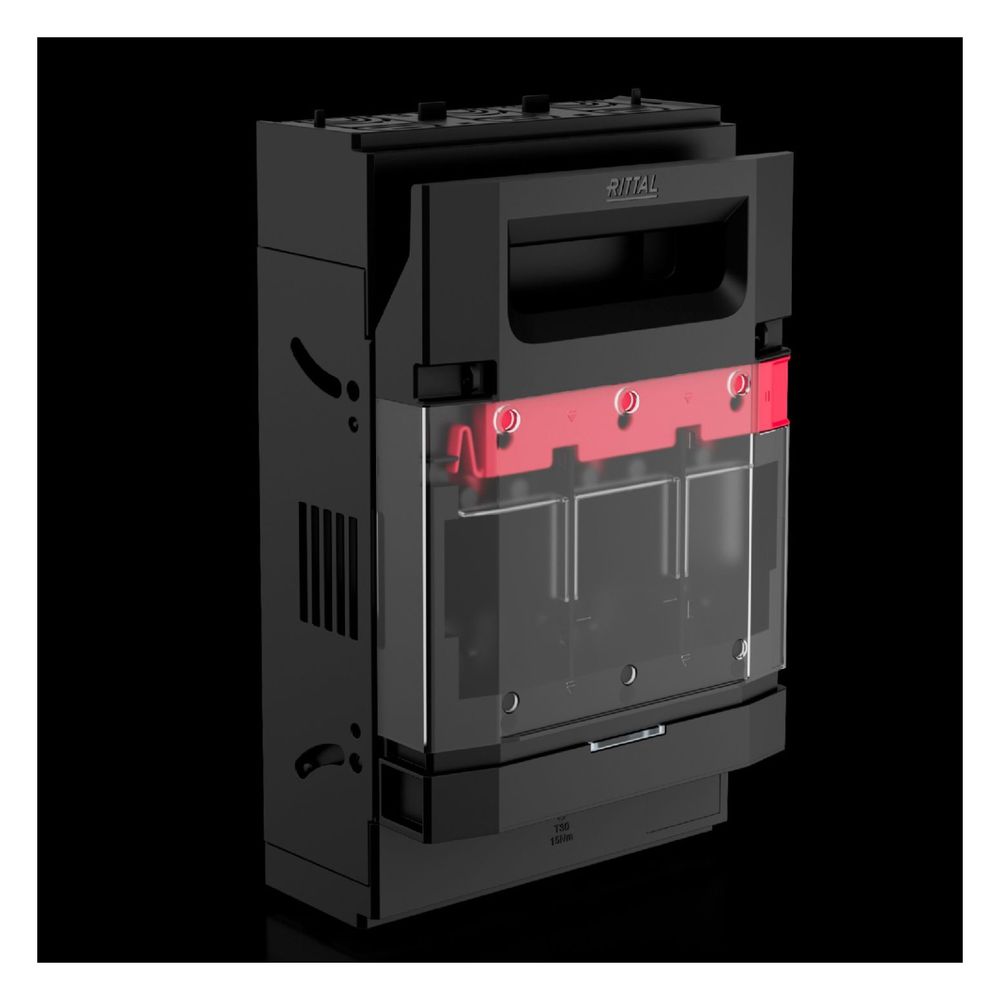

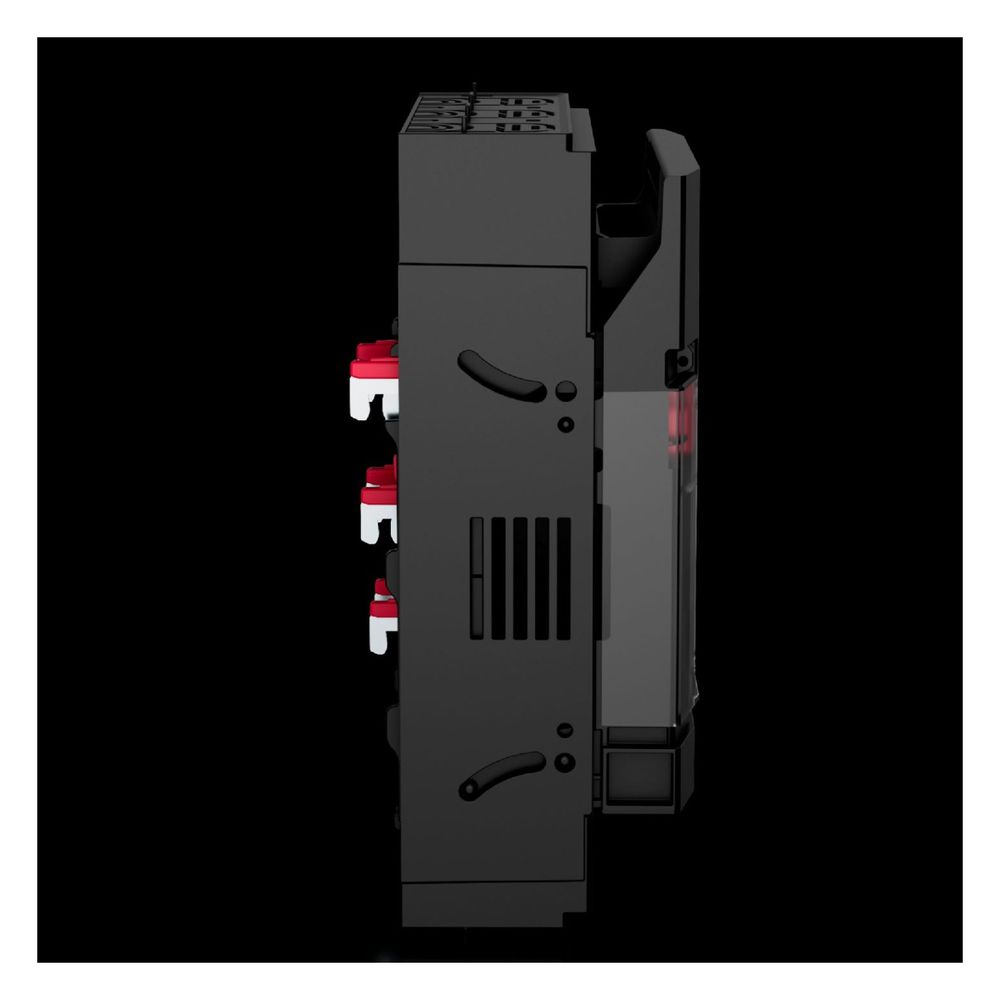

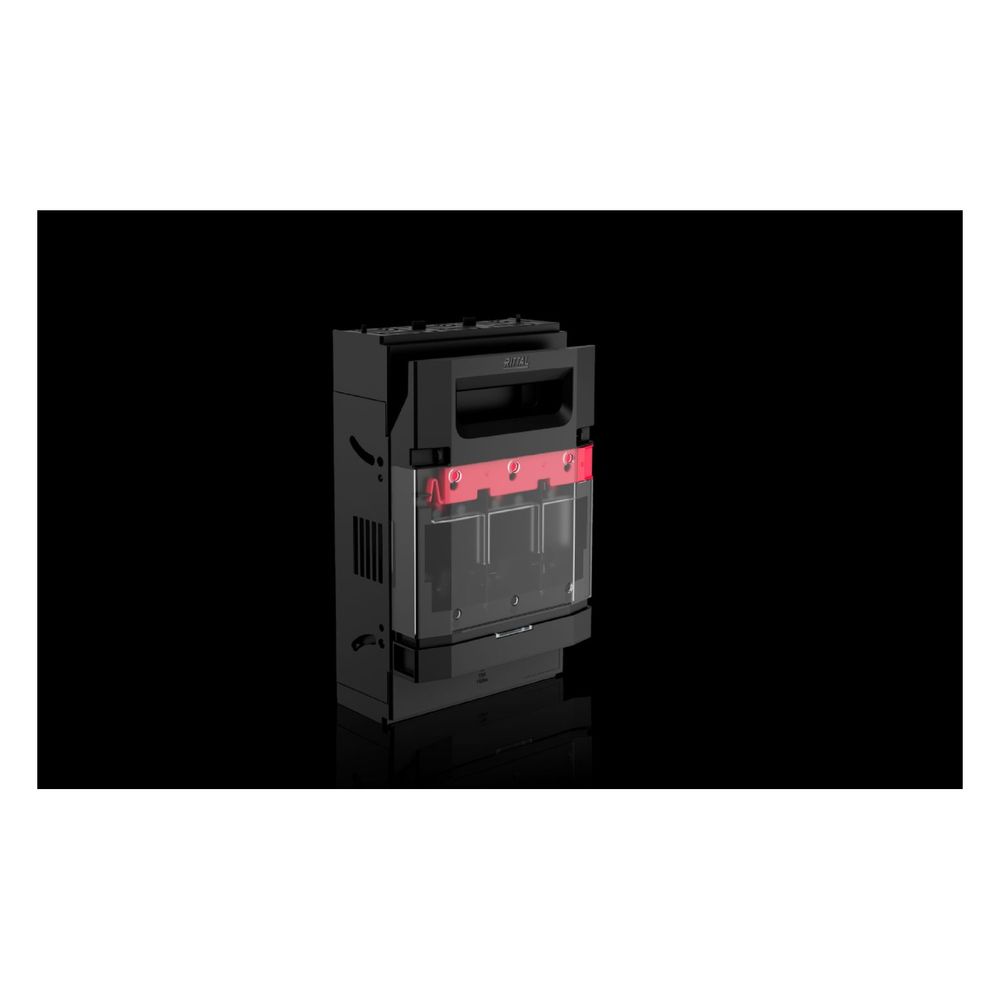

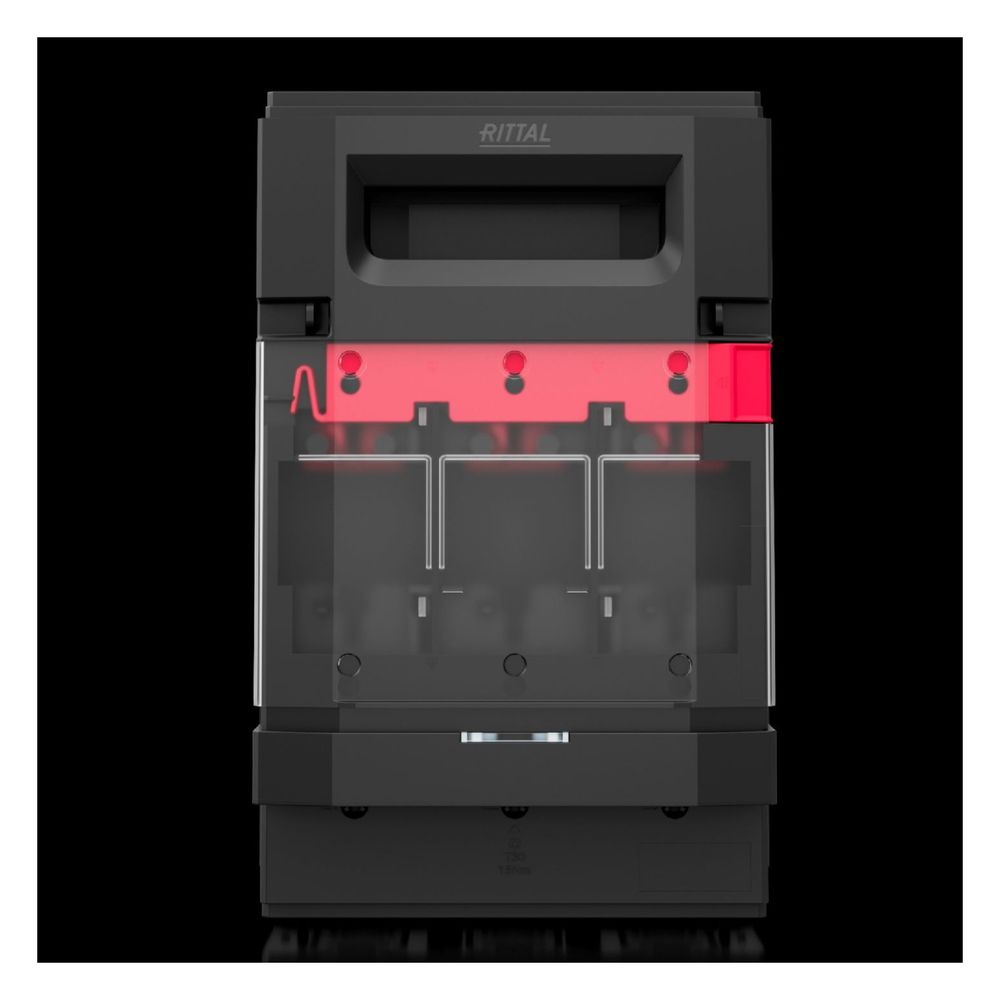

Rittal NH-Sicherungslasttrenner RiLineX 9362110, 250A 3-polig, Polyamid, RAL 9005/RAL 35745
Der Rittal NH-Sicherungslasttrenner der Größe 1 ist für den Einsatz auf 60 mm Sammelschienensystemen konzipiert und ermöglicht eine sichere Stromverteilung bis 250 A. Das 3-polige Gerät zeichnet sich durch eine hohe Flexibilität bei der Montage sowie eine einfache Handhabung im laufenden Betrieb aus.
Montage und Flexibilität

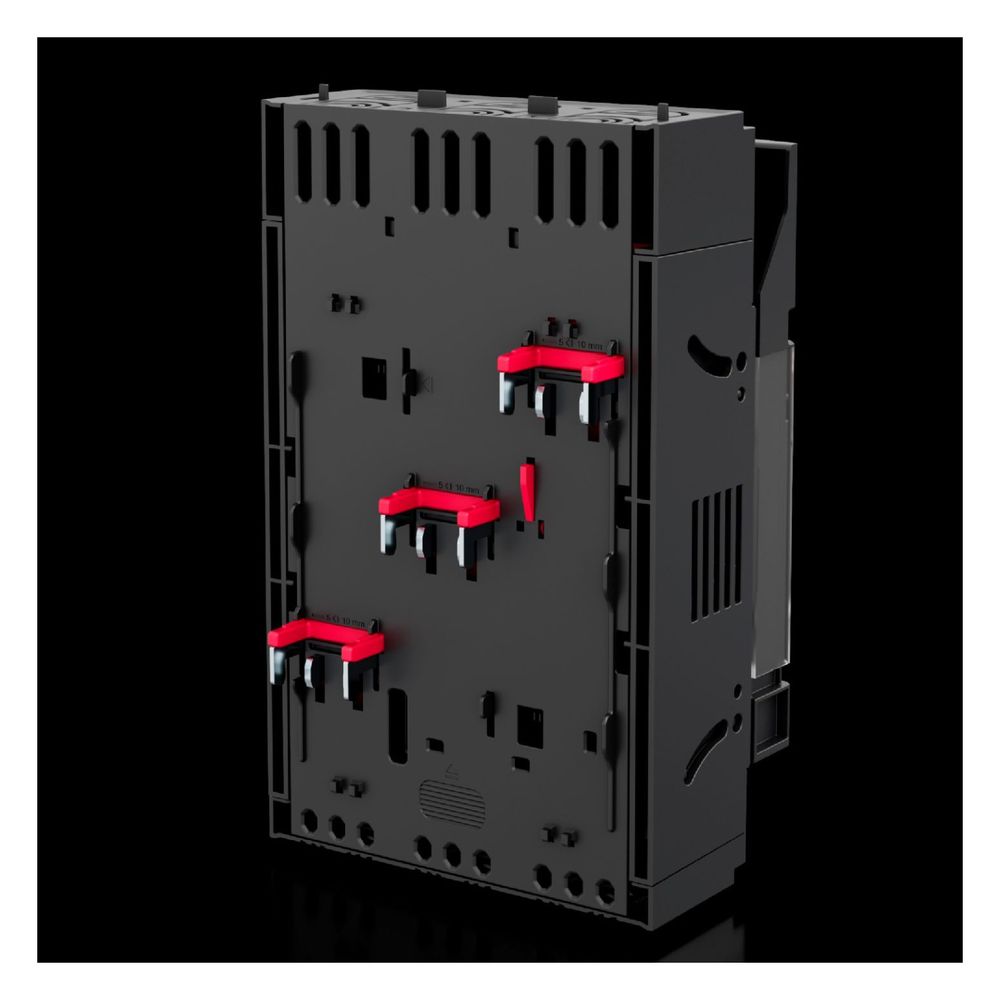

Die Installation erfolgt direkt auf 60 mm Sammelschienensystemen, wobei das Gerät werkzeuglos auf Schienenstärken von 5 mm oder 10 mm angepasst werden kann. Der Leitungsabgang ist flexibel wählbar und lässt sich ohne Werkzeug zwischen oben und unten umrüsten. Für eine effiziente Wartung verfügt der Lasttrenner über eine Parkposition des Deckels, der zudem abschließbar und plombierbar ist.
Sicherheit und Betrieb
Das Gehäuse aus Polyamid bietet Schutzart IP 2XB und ist für eine Bemessungsbetriebsspannung von bis zu 690 V AC ausgelegt. Eine sichere Spannungsprüfung ist durch separate Öffnungen im Deckel jederzeit möglich. Die Kontaktbahnen aus versilbertem Elektrolytkupfer unterstützen eine zuverlässige Leitfähigkeit bei einer maximalen Verlustleistung von 51 W.
Der NH-Sicherungslasttrenner bietet eine robuste Lösung für die moderne Energieverteilung. Mit seinem kompakten Design und der Unterstützung für Schienenbreiten von 15 mm bis 30 mm integriert er sich nahtlos in RiLineX-Systeme. Die Kombination aus hoher Strombelastbarkeit von 250 A, der Möglichkeit zur Plombierung und der einfachen Wartung durch die Parkposition sorgt für einen effizienten Betrieb in Schaltanlagen.
Technische Daten
- NH-Baugröße: 1
- Nennstrom (max.): 250 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Anschlussart: Schraube M10
- Schienensystem: 60 mm
- Schutzart: IP 2XB
- Breite: 181,5 mm
- Höhe: 298 mm
- Tiefe: 116,7 mm
- Verlustleistung (max.): 51 W
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 181,5 mm Höhe: 298 mm Tiefe: 116,7 |
| Anschlussart, elektrisch | Schraube M10 |
| Artikelnummer | RITTAL-9362110 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Bemessungsbetriebsspannung | 690 V AC |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 36.19 |
| Breite | 181.5 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001549 |
| Farbe | RAL 9005 RAL 35745 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gebrauchskategorie | AC-23B (400 V/100 A) / AC-22B (500 V/100 A) / AC-21B (690 V/100 A) / DC-22B (250 V/100 A) / DC-21B (440 V/100 A) |
| Gewicht | 2,448 kg |
| Höhe | 298 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom (max) | 250 |
| NH-Baugröße | 1 |
| PCF-Wert - Carbon footprint value | 15.39 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 15,39 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 1 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 116.7 |
| Verlustleistung (max) | 51 |
| Verlustleistung je Schmelzeinsatz (max) | 23 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Aufrastmontage bis 250 A und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
