Beschreibung

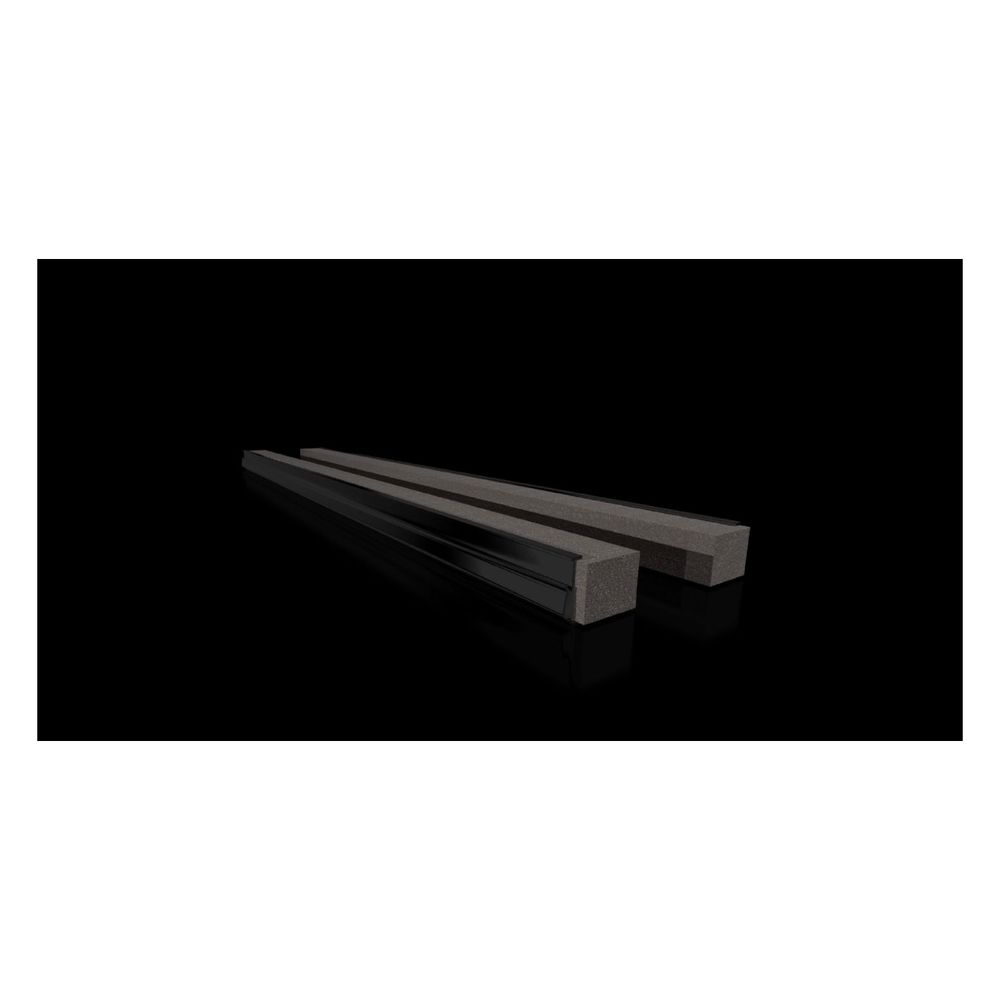

Rittal Kabeleinführungsprofil VX 8618.801, 800mm, Kunststoff, 2 Stück
Dieses Profil zur Kabeleinführung ermöglicht eine effiziente Leitungsführung in Schaltschränken der Serien VX, VX SE sowie in Pultunterteilen und Standpulten der Serie CX. Es wird direkt auf die Bodenbleche aufgesteckt und unterstützt eine Kabelführung ohne große Biegeradien, insbesondere bei vorgezogenen Einbaustellungen der Montageplatte.
Montage und Funktion
Die Montage erfolgt durch einfaches Aufstecken auf die Bodenbleche. Das Profil besteht aus schwer entflammbarem, selbstverlöschendem Kunststoff und ist mit einer Dichtung aus PU-Schaum ausgestattet, die bei sachgerechter Montage die Schutzart IP55 erreicht. Je Kabeleinführungsstelle werden zwei Profile benötigt. Bei Schrankbreiten ab 1000 mm ist die Bodengruppe unterteilt, sodass zwei Kabeleinführungsstellen links und rechts eingesetzt werden können.
Die robuste Konstruktion sorgt für eine hohe Abdichtung der eingeführten Kabel. Mit einer Breite von 800 mm ist das Profil präzise auf die entsprechenden Gehäuseabmessungen abgestimmt und ermöglicht eine saubere Leitungsführung im Schaltschrankbau.
Technische Daten
- Breite: 800 mm
- Material: Kunststoff (Hart-PVC)
- Querschnitt: 30 x 25 mm
- Schutzart: IP55
- Temperaturbeständigkeit: bis +60 °C
- Gewicht (pro VE): 0.28 kg
Das Profil bietet eine zuverlässige Lösung für die Kabeleinführung in Schaltschränken. Durch die Kombination aus schwer entflammbarem Kunststoff, der Dichtung aus PU-Schaum und der passgenauen Breite von 800 mm wird eine hohe Schutzwirkung sowie eine optimale Anpassung zwischen Kabeleinführung und Montageplatte sichergestellt.
Lieferumfang
- 2x Aufsteckprofile inkl. elastischer Klemmprofile
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8618801 |
| Ausführung | sonstige |
| Breite | 800 |
| Brillenflansch | Kunststoff |
| EAN-13 | 4028177922754 |
| Einsatzgebiete (Produktebene) | Zum Aufstecken an Bodenbleche |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Gewicht | 0,12 kg |
| Gewicht (pro VE) | 0.28 |
| Gewindeart | PG |
| Hinweis | Je Kabeleinführungsstelle werden zwei Stück benötigt Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Hinweis allgemein | Je Kabeleinführungsstelle werden zwei Stück benötigt / Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Infotext Keyuser - nur intern | 8618804 entfällt aus Broschüre! strauch 26.02.2018. 31.10.2019 Artikelbeschreibung Textanpassung N.Keil ausgeführt. PStrauch, 02.06.2020:P.Zusatz geändert (TP raus) PStrauch über TWelsch, 24.02.2021 Materialänderung Info von NK, Kunststoff analog zu 8800755 |
| Katalogseite in HB 36 | 1045 |
| Lieferumfang (Produktebene) | Aufsteckprofile, inkl. elastische Klemmprofile |
| Material (Produktebene) | Hart-PVC / Schwer entflammbar, selbstverlöschend / Temperaturbeständig bis +60 °C / Dichtung: PU-Schaum / Querschnitt: 30 x 25 |
| Oberflächenschutz | unbehandelt |
| Passend für Breite | 800 |
| Passend für Gehäusetyp | VX / VX SE / Pultunterteil CX / Standpult CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 800 mm Gehäusetyp: VX SE Gehäusetyp: Pultunterteil CX Gehäusetyp: Standpult CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Pultunterteil CX Standpult CX Breite: = 800 |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 2 |
| Vorprägungen | Nein |
| Vorteile | Einfache Montage / Vollflächige Auflage / Hohe Abdichtung der im Schrank eingeführten Kabel |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
