Beschreibung

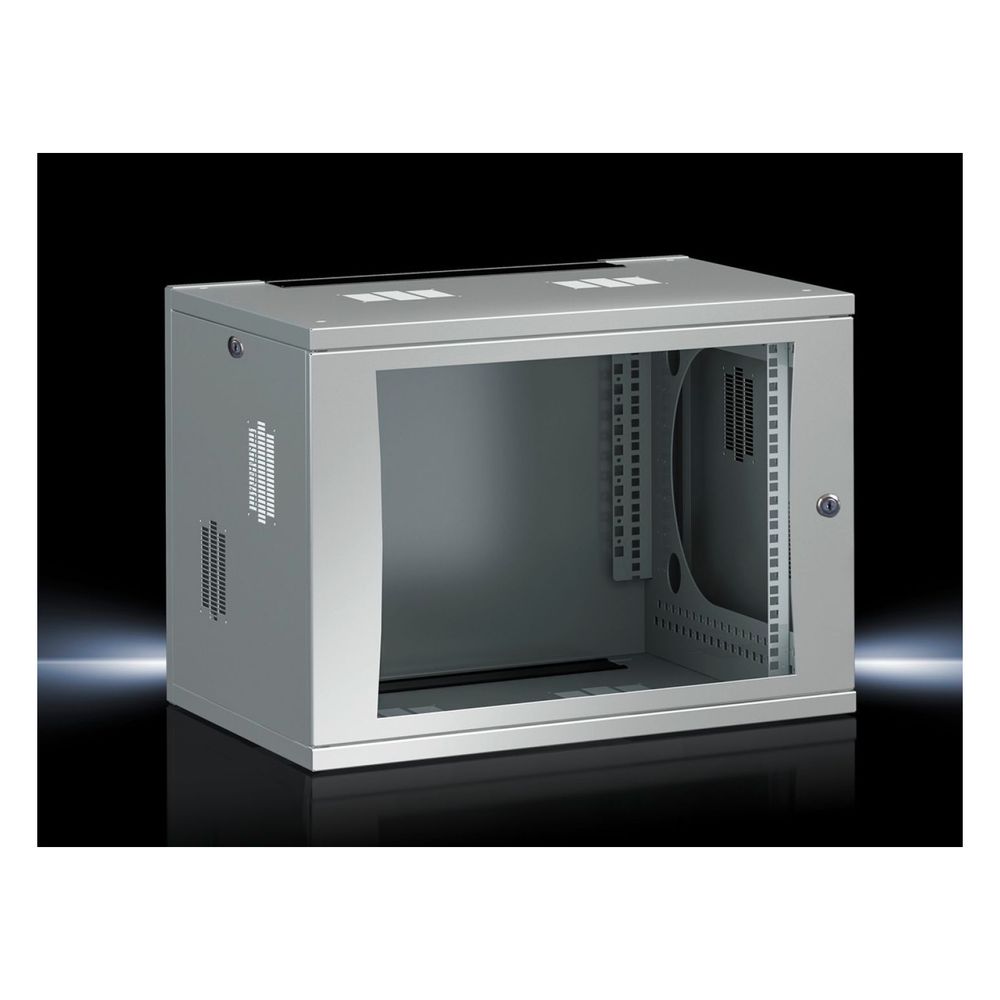

Rittal Wandgehäuse FlatBox 9HE 600x492x600mm, 9HE, Stahlblech, RAL 7035
Das Wand- und Standgehäuse der Serie FlatBox von Rittal bietet eine flexible Lösung für die Unterbringung von IT-Komponenten. Mit einer Kapazität von 9 HE und einer 19-Zoll-Befestigungsebene ermöglicht das Gehäuse eine effiziente Organisation in kompakten Umgebungen. Die robuste Konstruktion aus pulverbeschichtetem Stahlblech zeichnet sich durch eine werkzeuglose Schnellmontage aus.
Flexibler Aufbau und Montage
Die symmetrische Grundkonstruktion erlaubt einen verwechslungsfreien Aufbau des Gehäuses. Die 19-Zoll-Profilschienen sind im 25-mm-Raster tiefenverstellbar, um eine optimale Anpassung an die installierte Hardware zu gewährleisten. Für die Kabeleinführung sind im Dach- und Bodenblech Ausbrüche vorgesehen, die mit Bürstenleisten abgedeckt sind. Der Türanschlag der abschließbaren Sichttür ist frei wählbar, was die Zugänglichkeit in unterschiedlichen Einbausituationen verbessert.
Passive Belüftung und Erweiterbarkeit
Das Gehäuse verfügt über Lüfterfelder in den Seitenwänden sowie im Dach- und Bodenrahmen, die eine passive Durchlüftung unterstützen. Bei Bedarf lässt sich das System durch separat erhältliche Lüftermotoren aktiv klimatisieren. Die statische Belastbarkeit der 19-Zoll-Ebene beträgt 5 kg pro Höheneinheit. Für spezifische Anforderungen kann das Gehäuse mit einem optionalen Profilschienensatz um eine zweite Befestigungsebene erweitert oder durch Nivellierfüße als Standgehäuse genutzt werden.
Die FlatBox überzeugt durch ihre hohe Flexibilität und die einfache, werkzeuglose Montage. Mit einer Breite von 600 mm, einer Höhe von 492 mm und einer Tiefe von 600 mm bietet das Gehäuse aus Stahlblech eine stabile Basis für IT-Installationen. Die Sichttür aus Einscheiben-Sicherheitsglas ermöglicht eine einfache Kontrolle der verbauten Komponenten, während die abschließbaren Seitenwände und die Tür für die notwendige Sicherheit sorgen.
Technische Daten
- Breite: 600 mm
- Höhe: 492 mm
- Tiefe: 600 mm
- Höheneinheiten: 9 HE
- Rastermaß: 482,6 mm (19 Zoll)
- Belastbarkeit: max. 450 N
- Material: Stahlblech
- Farbe: RAL 7035
- Türöffnungswinkel: max. 210 °
Lieferumfang
- 1x Gehäuse (Flat-Pack)
- 1x Wandteil
- 2x Grundträger
- 2x Dach-/Bodenblech mit Bürstenleisten
- 2x 19-Zoll-Profilschienen
- 2x Seitenwände, abschließbar
- 1x Sichttür, abschließbar
- 1x Erdungssatz
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 600 mm Höhe: 492 mm Tiefe: 600 |
| Anzahl der Höheneinheiten (HE) | 9 |
| Anzahl der Türen | 1 |
| Anzahl HE | 9 |
| Anzahl Lieferumfang (Variantenebene) | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Art der Lüftung | ohne |
| Artikelnummer | RITTAL-7507110 |
| Ausführung | mit Festrahmen |
| Ausführung (Produktebene) | mit 19"-Profilschienen |
| Ausführung 19"-Ebenen | EV009329 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung der Profilschiene | L-förmig |
| Belastbarkeit | max. 450 |
| Breite | 600 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177551442 |
| ECCN Code | NOT_RELEVANT |
| Einbauhöhe in HE | 9 |
| Einbaumöglichkeit HE | 9 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | IT-Gehäuse |
| Farbe | grau |
| Filter Kabeleinführung | Bürstenleiste |
| Filter Richtung der Kabeleinführung | Von oben und unten / Von oben / Von unten |
| Gewicht | 30 kg |
| Großhandel - gelistete Nummer | 230203 |
| Großhandel - gelistete Nummer Schweden | 69001008 |
| Hinweis | Max. Einbautiefe: Tiefe - 58 mm bis zur Rückwand Max. Ebenenabstand bei zwei 19"-Ebenen: Tiefe - 104 mm Der Türöffnungswinkel beträgt max. 210 |
| Hinweis allgemein | Max. Einbautiefe: Tiefe - 58 mm bis zur Rückwand / Max. Ebenenabstand bei zwei 19"-Ebenen: Tiefe - 104 mm / Der Türöffnungswinkel beträgt max. 210 |
| Höhe | 492 |
| Katalogseite in HB 36 | 713 |
| Lieferumfang (Produktebene) | Gehäuse in Flat-Pack-Verpackung / 1 Wandteil / 2 Grundträger / 2 Dach-/Bodenbleche, mit Ausbrüchen zur Kabeleinführung über Bürstenleisten / 2 Seitenwände, abschließbar / 1 Sichttür, abschließbar, Sicherheitsschließung 3524 E, Türanschlag frei wählbar / Verbindungselemente zur werkzeuglosen Schnellmontage / Erdungssatz zur systemgerechten Erdung aller Gehäuseteile |
| Lieferumfang (Variantenebene) | 19"-Profilschienen |
| Material (Produktebene) | Stahlblech / Sichtscheibe: Einscheiben-Sicherheitsglas, 3 |
| Material für Filterfunktion | Stahlblech |
| Mit Dachblech | Nein |
| Mit Erdung | Ja |
| Mit Fronttür | Ja |
| Mit Seitenwänden | Ja |
| Montage-Ebene | vorne |
| Oberfläche | Pulverbeschichtet |
| Oberfläche (Produktebene) | Pulverbeschichtet |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 102.9 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 102,9 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Flexibel einsetzbar als Wand- oder Standgehäuse. |
| Produktserie | FlatBox |
| RAL-Nummer | 7035 |
| Rastermaß | 482,6 mm (19 Zoll) |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP) | sonstige |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Tiefe | 600 |
| Verpackungseinheit | 1 |
| Vorteile | Werkzeuglose Schnellmontage / Systemausbau am offenen 19"-Gestell |
| Werkstoff | Stahl |
| Zerlegbar | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | FlatBox |
| WEEE-Nr. | 11161726 |
