Beschreibung

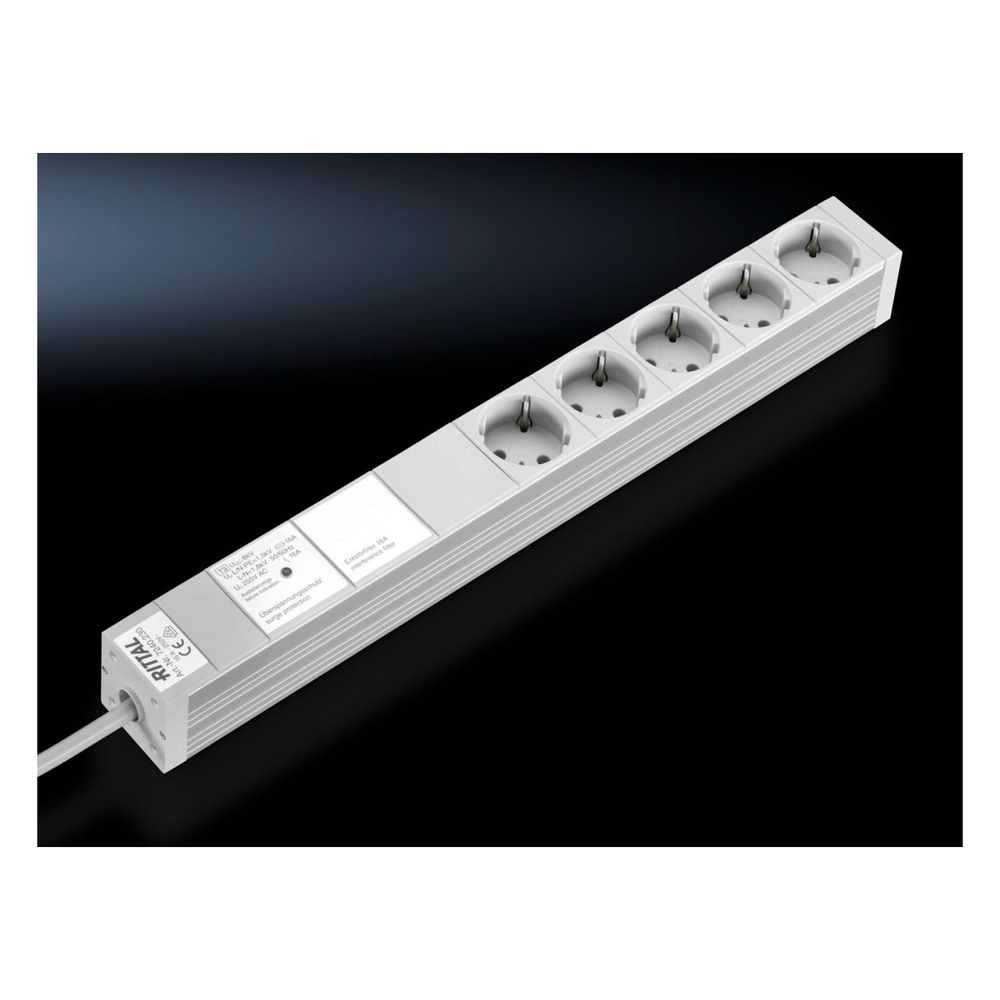

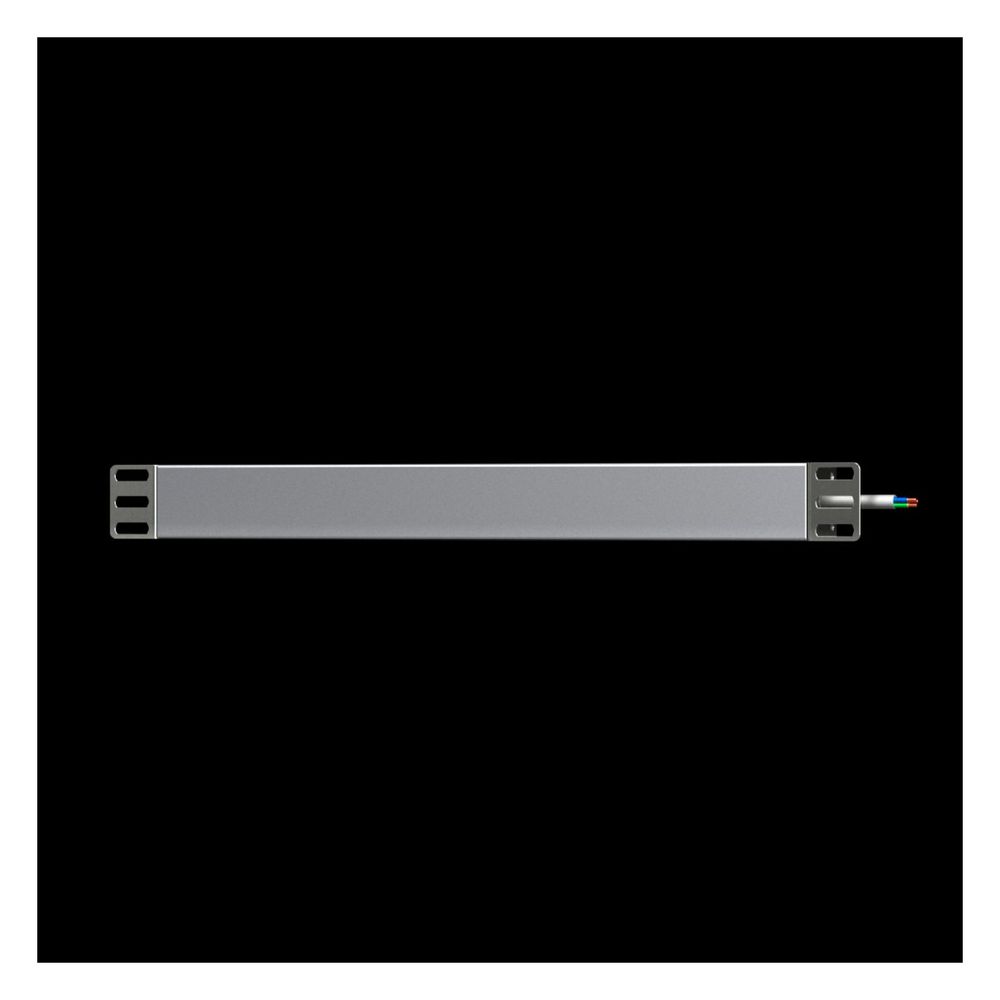

Rittal Steckdosenleiste DK 7240230, 5-fach, 250V 16A, Aluminium, Grau
Diese 5-fach Steckdosenleiste von Rittal ist für den professionellen Einsatz in der IT-Infrastruktur konzipiert. Das robuste Aluminiumgehäuse verfügt über einen integrierten Überspannungsschutz sowie einen Entstörfilter, um angeschlossene Komponenten zu schützen. Dank der variablen Befestigungsmöglichkeiten lässt sich die Leiste flexibel in 19-Zoll-Systemen oder an Profilen mit 25-mm-Raster montieren.
Flexible Montage und Anordnung
Die Steckdosenleiste ist für eine universelle Installation optimiert. Mit den beiliegenden, in vier Positionen einsetzbaren Winkeln kann sie wahlweise an 19-Zoll-Profilschienen, Montagerahmen oder Gehäuserahmen angebracht werden. Die Schuko-Steckdosentöpfe sind in einem 45-Grad-Winkel angeordnet, was den Einsatz von Winkelsteckern ermöglicht. Bei der Montage im 19-Zoll-Profil bleibt zudem ausreichend Platz für eine knickfreie Kabelführung.
Schutz und Anschluss

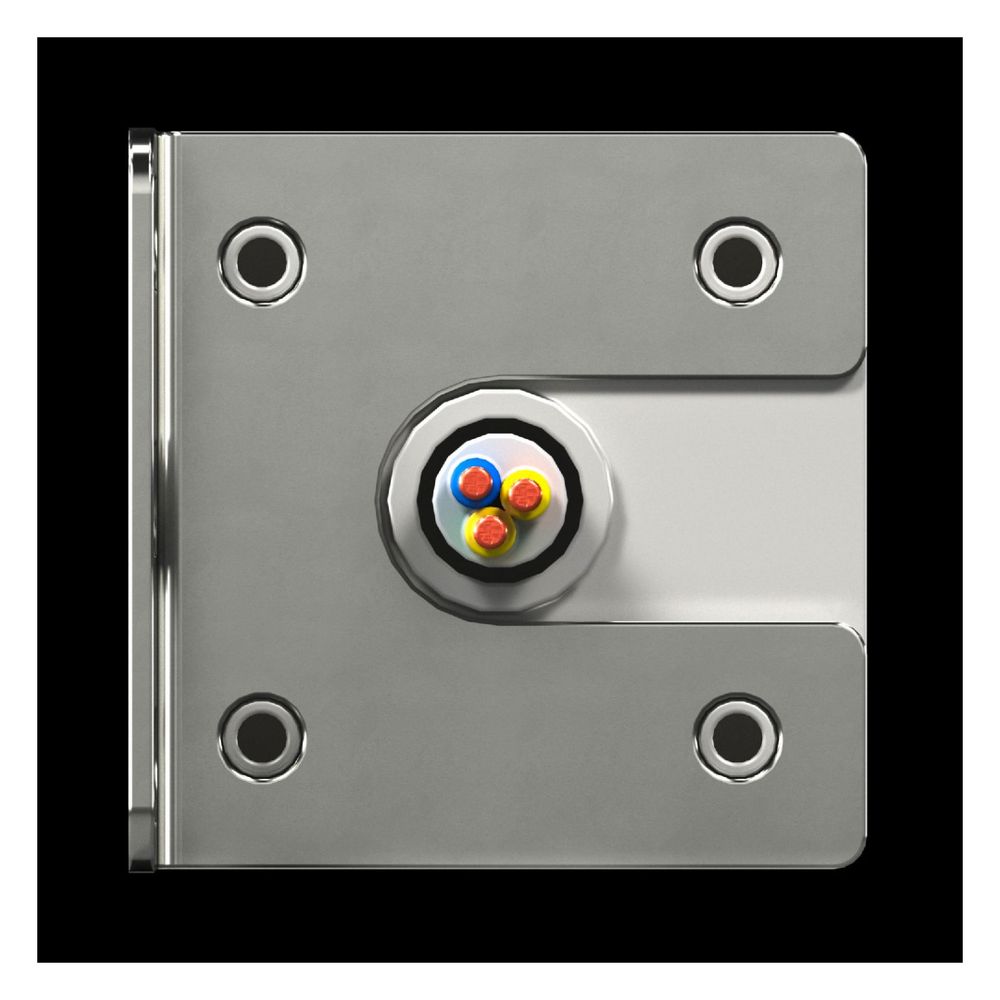

Das System ist für eine Bemessungsbetriebsspannung von 250 V AC bei 50 Hz ausgelegt und für einen Nennstrom von bis zu 16 A geeignet. Der integrierte Überspannungsschutz entspricht der Norm DIN EN 61 643-11. Die Zuleitung erfolgt über ein 2 Meter langes H05VV-F3G1,5-Kabel, das mit Aderendhülsen für den Anschluss vorbereitet ist.
Die Kombination aus hochwertigem Aluminiumprofil und funktionaler Schutztechnik macht diese Steckdosenleiste zur Lösung für die Stromverteilung in Netzwerkschränken. Mit einer Länge von 482,6 mm fügt sie sich in Standard-IT-Umgebungen ein und bietet durch die 45-Grad-Anordnung der Steckdosen eine hohe Anwenderfreundlichkeit bei der Bestückung.
Technische Daten
- Anzahl Steckdosen: 5 x Schuko (Typ F, CEE 7/3)
- Bemessungsbetriebsspannung: 250 V AC, 50 Hz
- Nennstrom (max.): 16 A
- Abmessungen (L x H x T): 482,6 mm x 44 mm x 44 mm
- Anschlussleitung: 2 m (H05VV-F3G1,5)
- Gehäusematerial: Aluminium, natur eloxiert
- Überspannungsschutz: Ja (nach DIN EN 61 643-11)
- Entstörfilter: Ja
Lieferumfang
- 1x Steckdosenleiste
- 2x Befestigungswinkel
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Höhe: 44 mm Tiefe: 44 mm Länge: 482,6 |
| Aderquerschnitt | 1,5 |
| Anschlussart, elektrisch | Aderendhülsen |
| Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) | 5 |
| Anzahl Phasen pro Einspeisung | 1~ |
| Anzahl Steckdosen | 5 |
| Anzahl Steckdosen und Typ | 5 x Schuko, Typ F, CEE 7/3 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-7240230 |
| Ausführung | Mit Überspannungsschutz und Entstörfilter |
| Ausführung (Produktebene) | Mit Überspannungsschutz und Entstörfilter |
| Ausführung Anschlusskabel | H05VV-F3G1,5 |
| Ausführung der Oberfläche | matt |
| Ausführung Steckdose | D, Schuko (Typ F, CEE 7/3) |
| Ausführung Steckdosenleiste | Mit Überspannungsschutz und Entstörfilter |
| Befestigungsmaß Daten | 452.5 |
| Befestigungsmaß Daten Toleranz | 25 |
| Bemessungsbetriebsspannung | 250 V AC, 50 |
| Bemessungsbetriebsspannung für FactFinder Filter | 250 / 250 |
| Brillenflansch | Metall |
| EAN-13 | 4028177221185 |
| ECCN Code | NOT_RELEVANT |
| Einbaumöglichkeiten für Steckdosenleisten | Bauteile mit 25 mm-Raster / Schrankrahmen / IT Wandverteiler, hinten, quer (sofern ausreichend breit) / 482,6 mm (19")-Ebene |
| Einspeisung (Anzahl und Phasen) | Phasen pro Einspeisung: 1~ |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | IT-Energieverteilung |
| Farbe | grau |
| Farbe Steckdosentopf | grau |
| FI-Schalter | Nein |
| Gehäuseform | rechteckig |
| Gewicht | 1,046 kg |
| Halogenfrei | Nein |
| Hinweis | Eine Laststrom-Reserve zur Vorbeugung von Fehlauslösungen durch Einschaltstromspitzen ist abhängig vom Anwendungsfall ratsam Befestigungsabstand variabel in einer Spanne von 25 mm, angegeben ist das Maß Lochmitte - Lochmitte der Befestigungswinkel |
| Hinweis allgemein | Eine Laststrom-Reserve zur Vorbeugung von Fehlauslösungen durch Einschaltstromspitzen ist abhängig vom Anwendungsfall ratsam / Befestigungsabstand variabel in einer Spanne von 25 mm, angegeben ist das Maß Lochmitte - Lochmitte der Befestigungswinkel |
| Höhe | 44 |
| Katalogseite in HB 36 | 1040 |
| Leitungsabgang | Kabel mit Aderendhülse |
| Lieferumfang (Produktebene) | Steckdosenleiste / 2 Befestigungswinkel / Inkl. Befestigungsmaterial |
| Lieferumfang (Variantenebene) | Inkl. Anschlusskabel, ohne Stecker, 2 m, H05VV-F3G1,5 |
| Lieferzeitklasse für RiCS | B - up to 15 days |
| Lieferzeitklasse für RiCS, lose beigelegt | B - up to 15 days |
| Lieferzeitklasse für RiCS, montiert | B - up to 15 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Länge | 482.6 |
| Länge Anschlusskabel | 2 |
| Länge der Zuleitung | 2 |
| Material (Produktebene) | Aluminiumprofil, natur eloxiert / Steckdoseneinsätze: Polycarbonat |
| Mit Deckel | Nein |
| Mit Ein-/Ausschalter | Nein |
| Nennspannung | 250 V AC, 50 |
| Nennstrom (max) | 16 |
| Netzentstörfilter | Ja |
| Normen | DIN 49 440-1 / Überspannungsschutz für Niederspannung: DIN EN 61 643-11 (VDE 0675 Teil 6-11) |
| Produktbeschreibung (Description Temporary) | Die Steckdosenleisten sind in verschiedenen Ländervarianten mit unterschiedlichen Funktionselementen lieferbar. Besonderes Augenmerk wurde auf eine praxisgerechte und universelle Befestigung gelegt: Mit einem in vier Positionen einsetzbaren Winkel wird eine variable Befestigungsmöglichkeit geschaffen. So können z. B. die 482 mm langen Steckdosenleisten wahlweise an 482,6 mm (19")-Profilschienen, am 19"-Montagerahmen, am Gehäuserahmen oder im hinteren Bereich der Wandverteiler montiert werden. Die Steckdosenleisten mit einer Länge größer 482 mm können lediglich am Gehäuserahmen montiert werden. Ohne zusätzliches Befestigungszubehör kann die Steckdosenleiste an allen Profilen mit 25 mm-Maßraster eingesetzt werden. Das erleichtert enorm die Auswahl, bietet zusätzliche Flexibilität und spart zudem Lagerhaltung. Auch an die Kabelführung der Zuleitung wurde gedacht, bei Montage im 482,6 mm (19")-Profil ist ausreichend Platz, um die Zuleitung knickfrei zwischen Steckdosenleiste und Profilschiene zu führen. Durch die Anordnung der Schuko Dosentöpfe im 45°-Winkel ist der uneingeschränkte Einsatz von Winkelsteckern möglich. |
| RAL-Nummer (ähnlich) | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP) | sonstige |
| Schutzkontaktsteckdosen | 5 |
| Steuerattribut Frontend - Grundmaterial | Aluminium |
| Tiefe | 44 |
| Transparent | Nein |
| Variantenunterscheidungsmerkmal | M-16_NUMBER_SOCKETS_AND_TYPE |
| Verdrehter Zentraleinsatz | Nein |
| Verpackungseinheit | 1 |
| Werkstoff | Metall |
| Werkstoffgüte | sonstige |
| Winkel verdrehter Zentraleinsatz | 45 |
| Zuleitung | 2 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Steckdosenleisten im Aluminiumkanal |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | Mit Überspannungsschutz und Entstörfilter |
| Überspannungsschutz | Ja |
| WEEE-Nr. | 11161726 |
