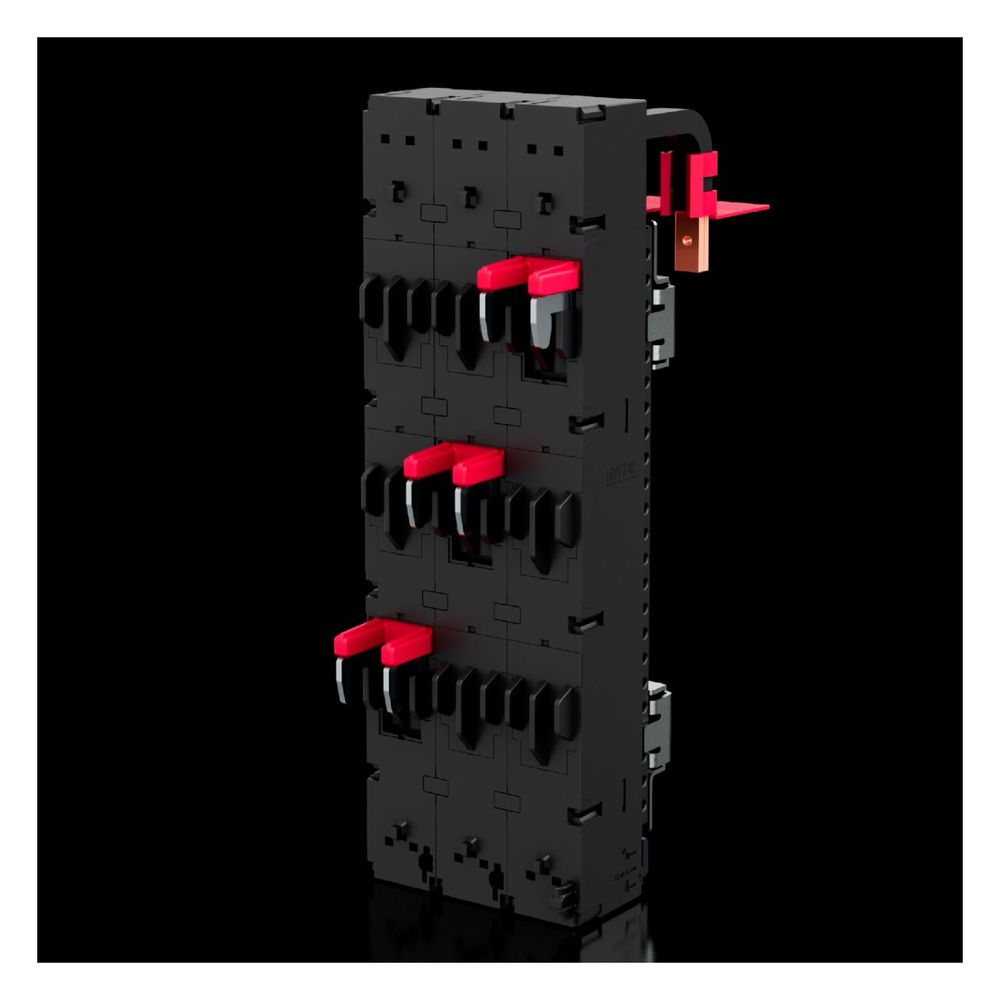

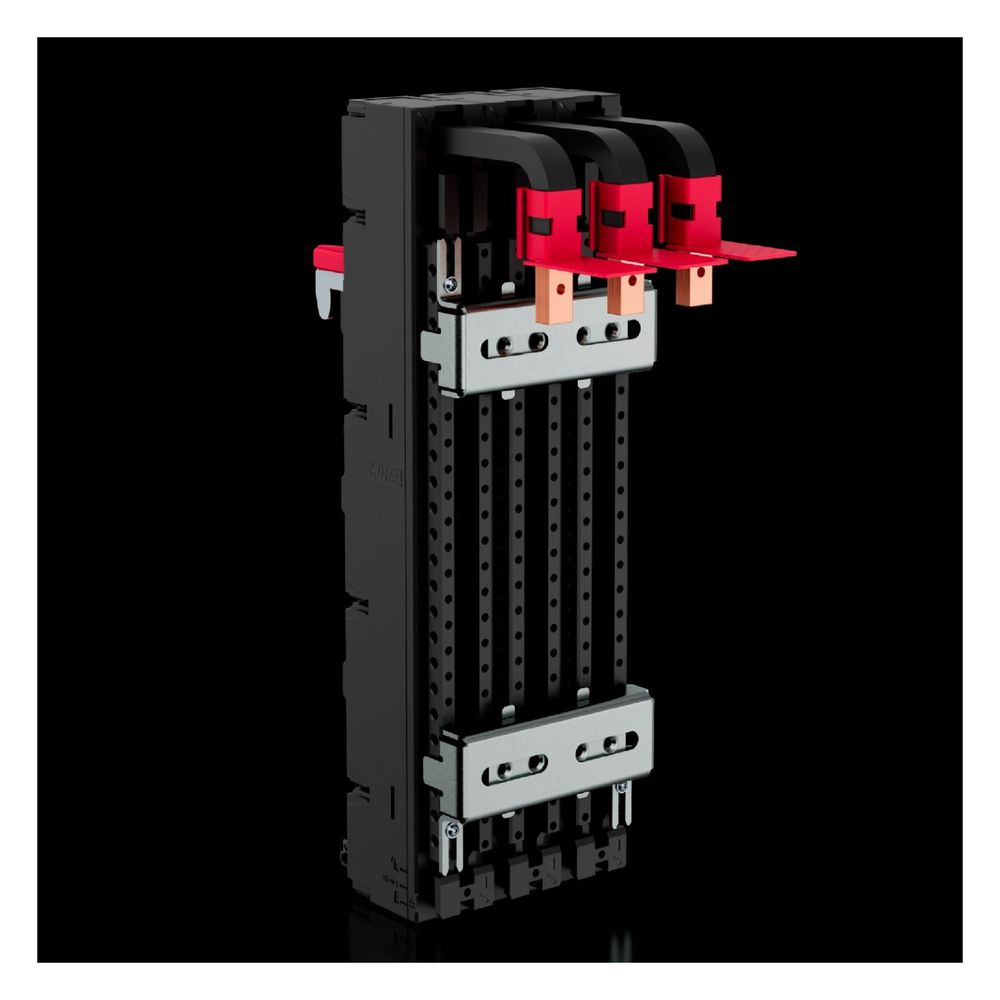

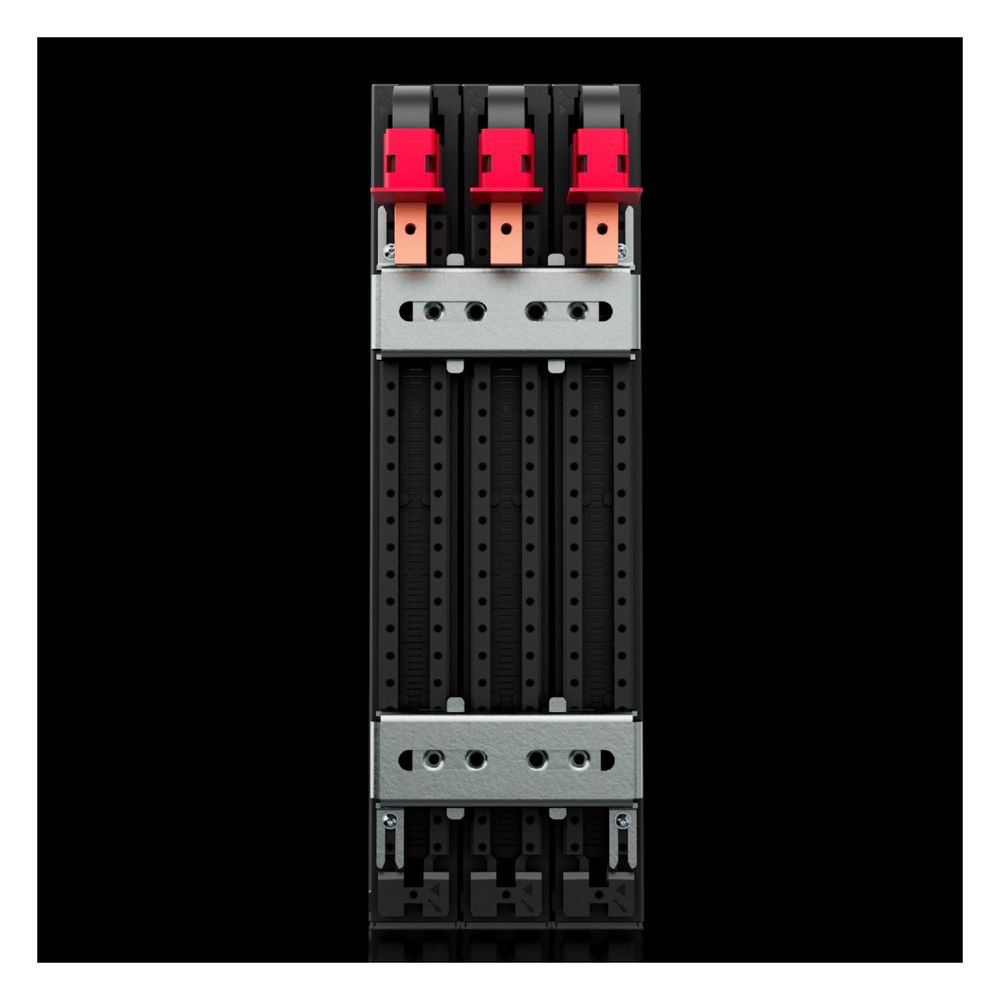

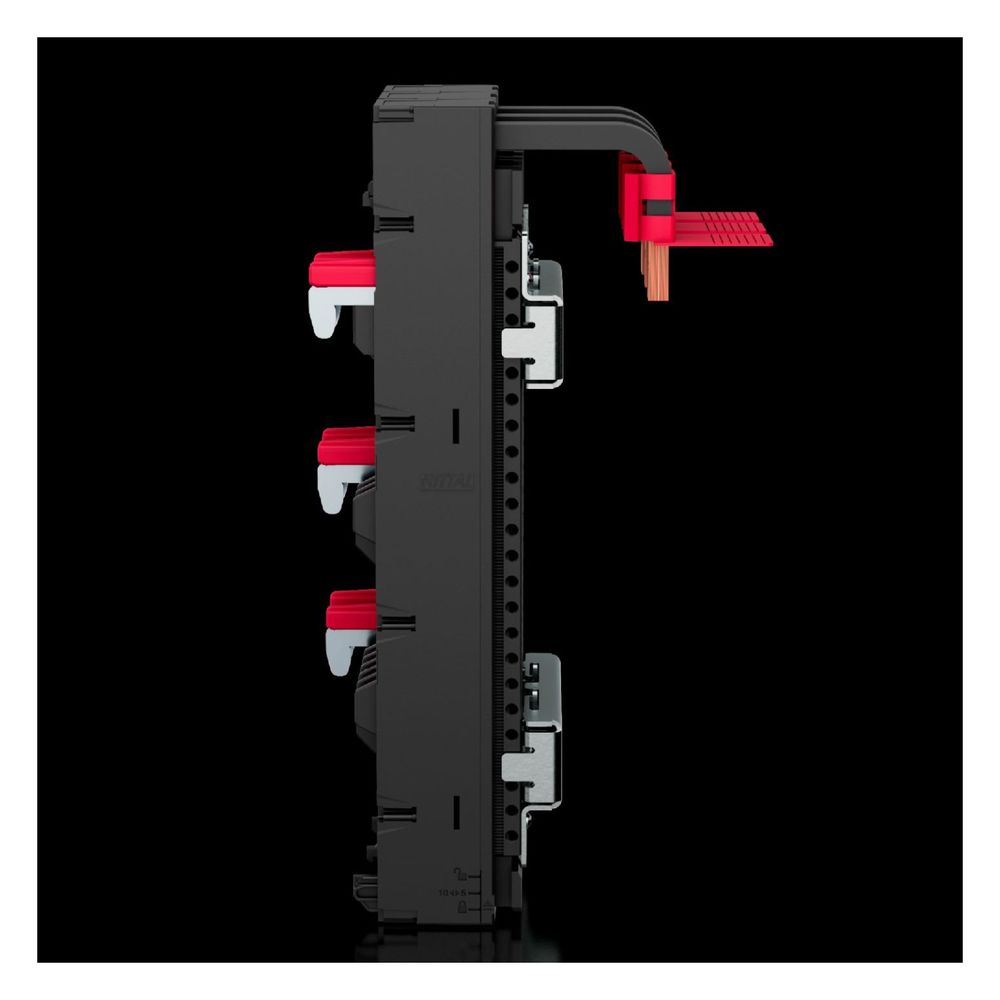

Rittal CB-Geräteadapter RiLineX 9360600, 160 A, 3-polig, Polyamid, RAL 9005/RAL 35745
Der Rittal CB-Geräteadapter ermöglicht die effiziente Montage von Kompaktleistungsschaltern auf 60 mm Sammelschienensystemen. Das 3-polige System ist für einen Bemessungsbetriebsstrom von bis zu 160 A ausgelegt und für die Serien RiLineX sowie RiLine60 konzipiert. Dank der universellen Ausführung mit zwei verstellbaren Tragschienen und Schiebemuttern lässt sich das Schalterbohrbild flexibel anpassen.
Montage und Flexibilität
Die Konstruktion unterstützt eine werkzeuglose Aufrastmontage und ermöglicht die Vormontage der Komponenten außerhalb des Schaltschrankes. Der Adapter passt sich automatisch an Sammelschienenstärken von 5 mm bis 10 mm an. Der elektrische Anschluss erfolgt über einen Schraubanschluss, wobei der Leitungsabgang nach unten ausgeführt ist.
Sicherheit und Betrieb
Das Gehäuse aus Polyamid ist für eine Bemessungsisolationsspannung von 1000 V ausgelegt. Mit einer Schutzart von IP 2XB und einer Eignung für Frequenzen von 50 bis 60 Hz ist der Adapter für den industriellen Einsatz optimiert. Die Betriebstemperatur liegt in einem Bereich von -25 °C bis 55 °C.
Der Adapter überzeugt durch seine robuste Bauweise und die hohe Anpassungsfähigkeit an verschiedene Sammelschienenbreiten von 15 mm bis 30 mm. Mit einer Bemessungsstoßspannung von 8 kV bietet er eine zuverlässige Basis für die Stromverteilung. Die kompakte Breite von 81,9 mm sorgt für eine platzsparende Integration in den Schaltschrankaufbau.
Technische Daten
- Bemessungsstrom: 160 A
- Polzahl: 3-polig
- Schienenabstand: 60 mm
- Schienenbreite: 15 / 20 / 30 mm
- Stromschienendicke: 5 - 10 mm
- Bemessungsspannung: 690 V AC
- Breite: 81,9 mm
- Höhe: 251,4 mm
- Tiefe: 50,8 mm
- Schutzart: IP 2XB
Lieferumfang
- 1x Rittal CB-Geräteadapter
- 3x Anschlussraum-Abdeckungen
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 81,9 mm Höhe: 251,4 mm Tiefe: 50,8 |
| Artikelnummer | RITTAL-9360600 |
| Ausführung | universal |
| Ausführung (Variantenebene) | universal |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsbetriebsstrom (max) | 160 |
| Bemessungsisolationsspannung Ui | 1000 |
| Bemessungsspannung | 690 / 600 |
| Bemessungsstoßspannung | 8 |
| Bemessungsstrom In | 160 |
| Bemessungsstrom lamellierte Kupferschiene | 160 |
| Bemessungsstrom lamellierte Kupferschiene (UL) | 125 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -25 |
| Betriebstemperaturbereich | -25 °C...55 |
| Brandlast | 22.045 |
| Breite | 81.9 |
| Breite des Adapters | 81 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4028177997103 |
| Farbe | RAL 9005 RAL 35745 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Gewicht | 1,22 kg |
| Höhe | 251.4 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | unten |
| Lieferumfang (Variantenebene) | Inkl. 3 Anschlussraum-Abdeckungen |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom (max) | 160 |
| Passend für Hersteller (Typ) | Finden Sie ganz einfach den passenden Geräteadapter mit unserer Auswahlhilfe im Bereich Downloads. |
| PCF-Wert - Carbon footprint value | 12.73 |
| Pol-Anzahl | 3-polig |
| Polzahl/Schienenmittenabstand | 3-polig |
| Product Carbon Footprint - PCF | 12,73 |
| Querschnitt Anschlussleitungen | 9 / 6 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -25 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 50.8 |
| Tragschienenbestückung | 2 Tragschienen |
| Verlustleistung (max) | 8 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Direkter Aufbau von Kompaktleistungsschalter MCCB auf dem Board / Aufrastmontage bis 250 A und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Schnelle und einfache Vormontage marktgängiger Schaltertypen außerhalb des Schaltschrankes |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | CB-Geräteadapter |
| WEEE-Nr. | 11161726 |
