Beschreibung

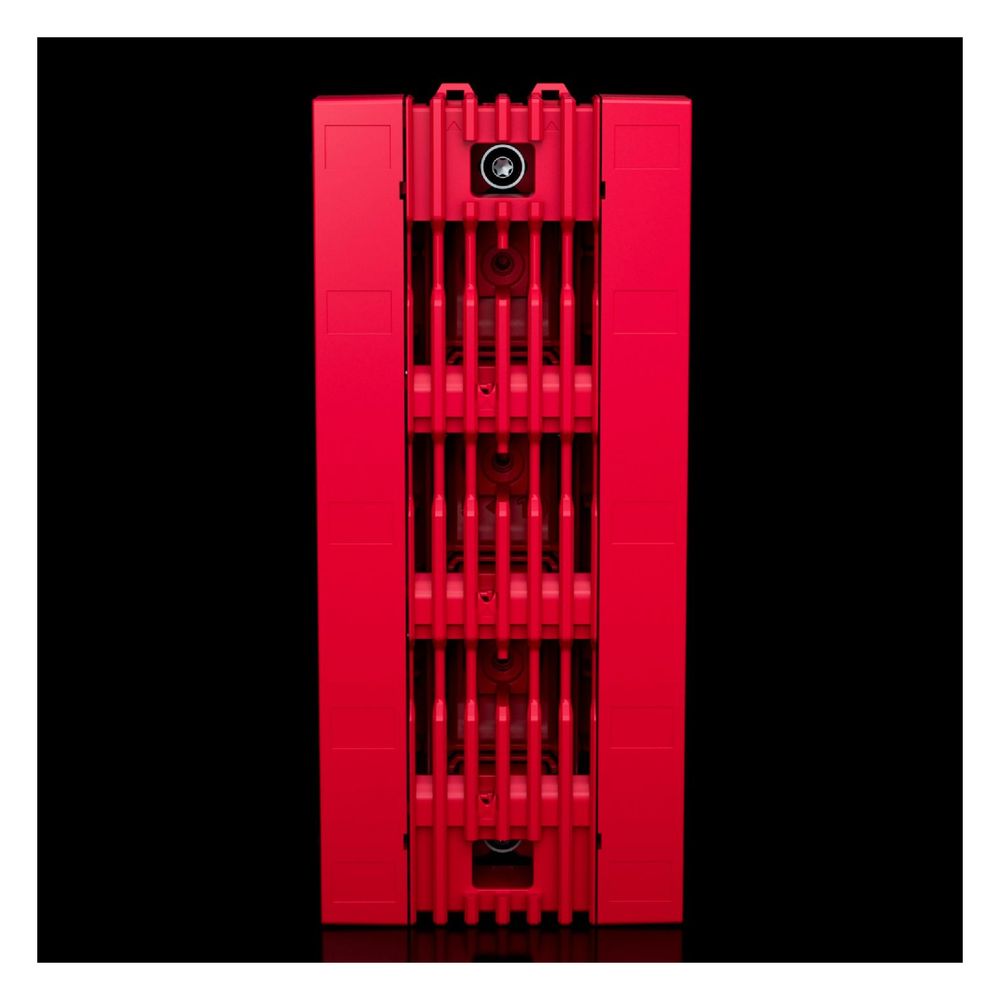

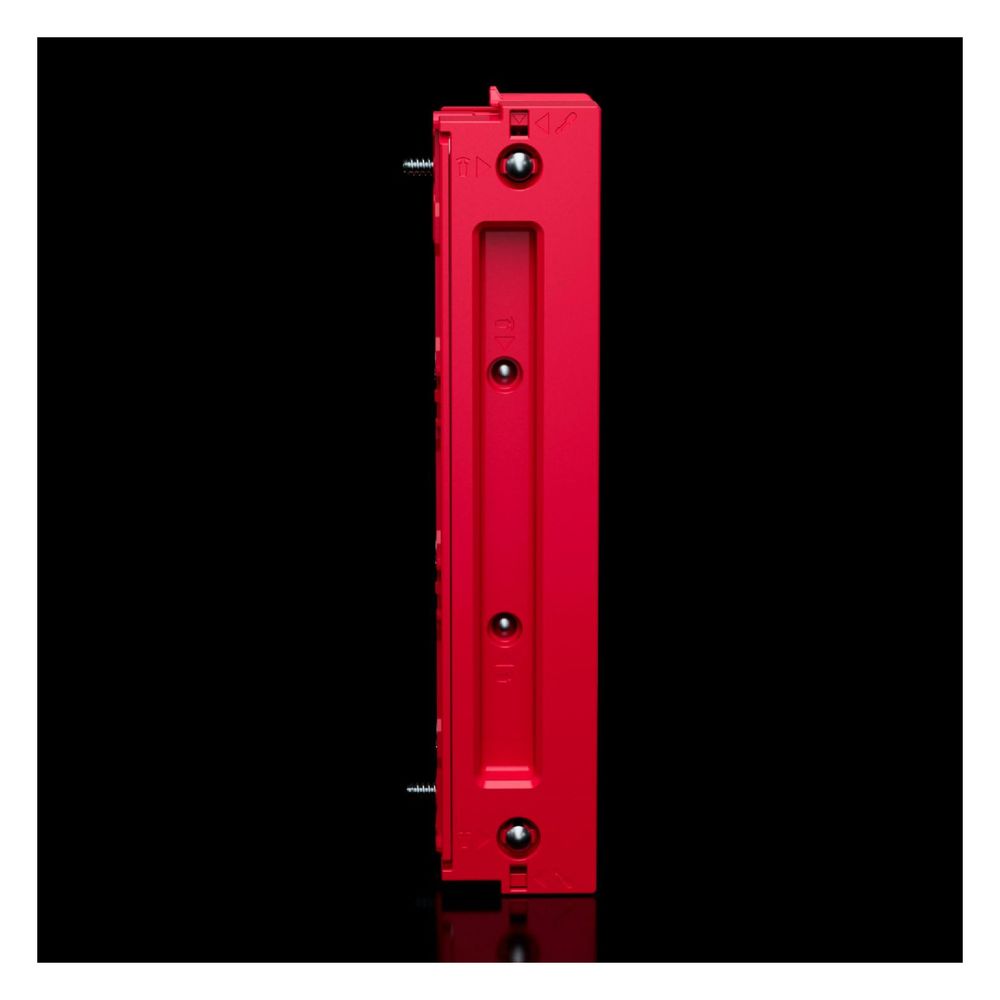

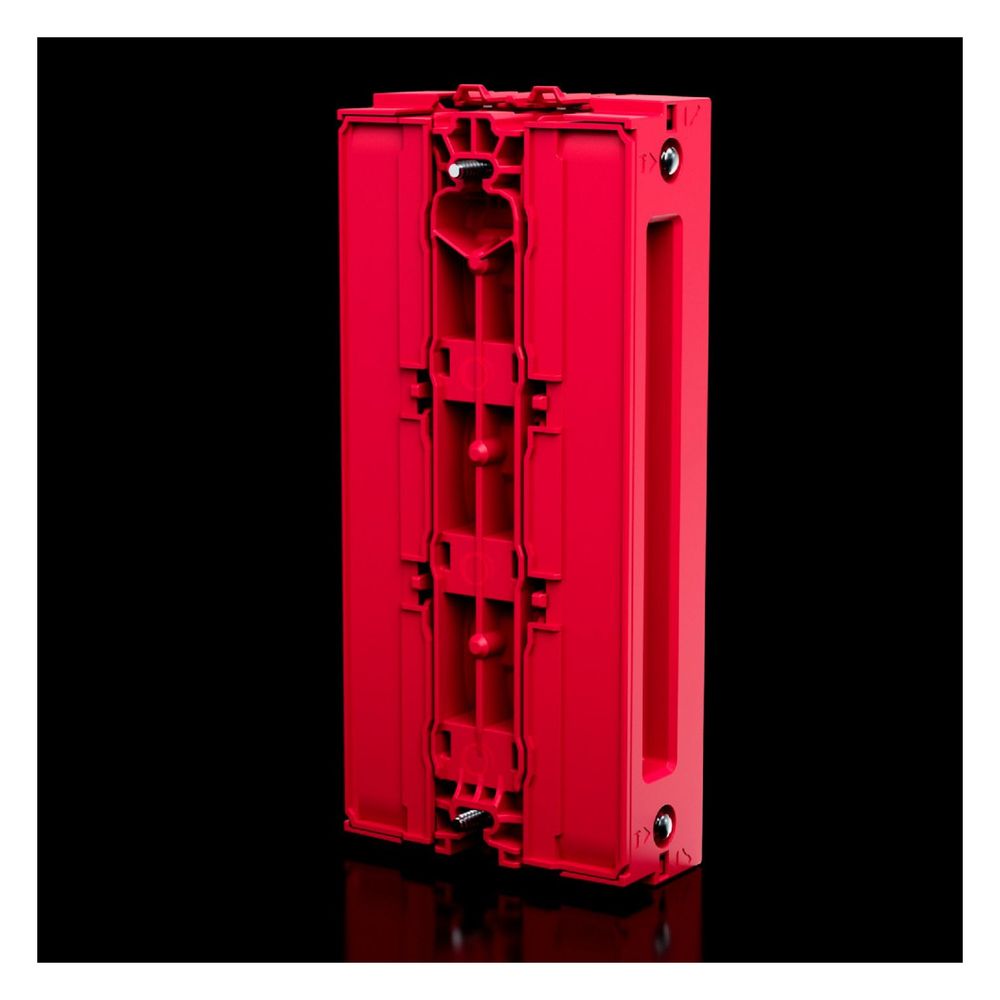

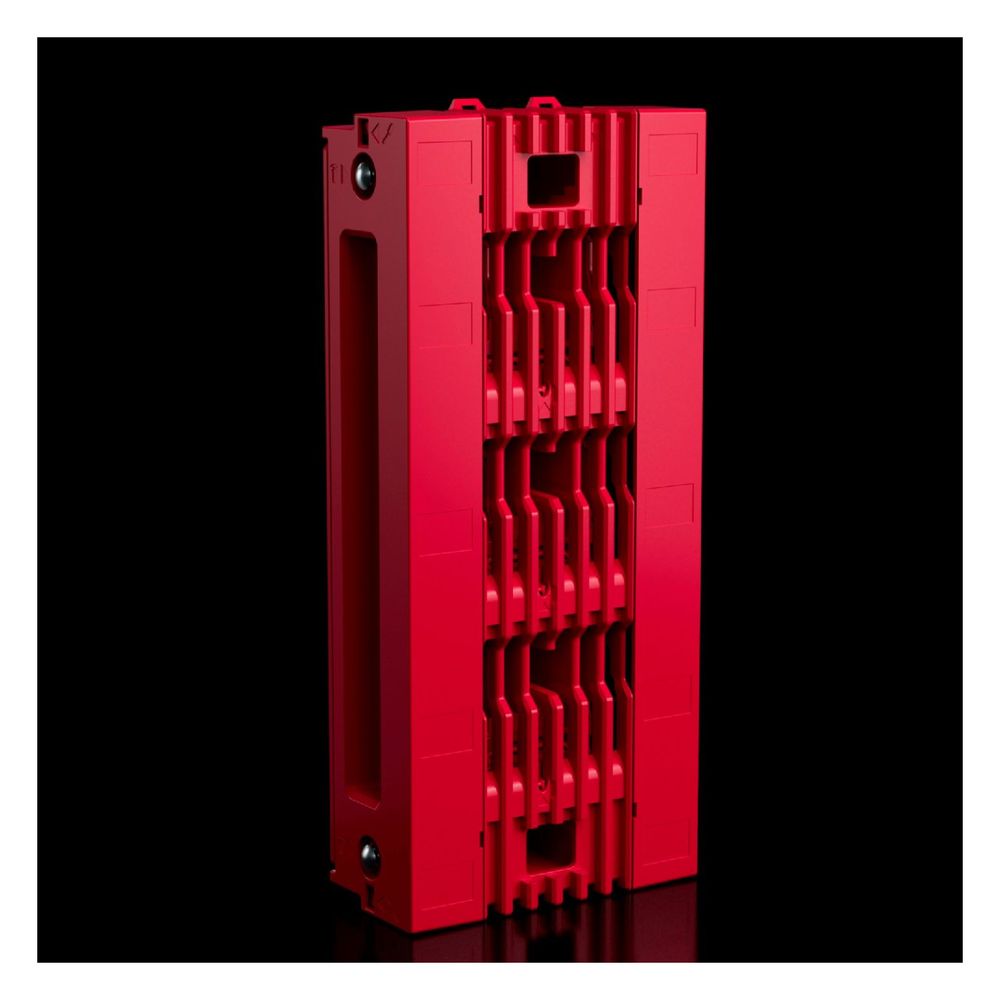

Rittal Endmodul-Set RiLineX 9360101, 3-polig, 105x240x49,2mm, Polyamid, RAL 35745
Das Rittal Endmodul-Set dient als linker und rechter Abschluss für das 3-polige modulare RiLineX Boardsystem. Es stellt einen umlaufenden Berührungsschutz sicher und wird je aufgebautem Boardsystem einmal benötigt. Das Set ist für Anwendungen mit Spannungen bis 1000 V AC sowie 1500 V DC ausgelegt und unterstützt eine geprüfte Kurzschlussfestigkeit von bis zu 65 kA.
Funktion und Sicherheit
Die aus Polyamid gefertigten Komponenten gewährleisten standardmäßig die Schutzart IP 2XB, welche bei Bedarf auf IP 3X aufrüstbar ist. Das System unterstützt skalierbare Systemlängen, eine einfache Montage sowie eine flexible Feldanreihung innerhalb der Stromverteilung.
Technische Daten
- Pol-Anzahl: 3-polig
- Breite: 105 mm
- Höhe: 240 mm
- Tiefe: 49,2 mm
- Material: Polyamid (PA 6)
- Schutzart: IP 2XB
- Max. Kurzschlussfestigkeit: 65 kA
- Max. Spannung AC: 1000 V
- Max. Spannung DC: 1500 V
Durch den Einsatz dieses Sets wird ein normgerechter Abschluss des modularen Boardsystems realisiert. Die robuste Konstruktion und die hohe Kurzschlussfestigkeit von 65 kA bieten eine zuverlässige Lösung für anspruchsvolle Stromverteilungsanwendungen. Mit der Auslegung für Spannungen bis 1000 V AC und 1500 V DC sowie der Schutzart IP 2XB ist das System für den professionellen Einsatz optimiert.
Lieferumfang
- 1x Board Endelement links
- 1x Board Endelement rechts
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 105 mm Höhe: 240 mm Tiefe: 49,2 |
| Art des Zubehörs/Ersatzteils | Berührungsschutzabdeckung Endstück |
| Artikelnummer | RITTAL-9360101 |
| Brandlast | 12.399 |
| Breite | 105 |
| Color (Product level) | RAL 35745 |
| EAN-13 | 4028177997325 |
| Ersatzteil | Nein |
| Farbe | RAL 35745 |
| Gewicht | 1,175 kg |
| Höhe | 240 |
| Lieferumfang (Produktebene) | Board Endelement links / Board Endelement rechts / Inkl. Befestigungsmaterial |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Passend für Artikel-Nr | 9360110 / 9360120 / 9360150 |
| PCF-Wert - Carbon footprint value | 6.65 |
| Pol-Anzahl | 3-polig |
| Product Carbon Footprint - PCF | 6,65 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Tiefe | 49.2 |
| Verpackungseinheit | 2 |
| Vorteile | Skalierbare Systemlängen mit Basismodulen / Einfache Montage / Skalierbare Bemessungsströme durch variable Sammelschienenquerschnitte / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Umfangreiches Systemzubehör / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Zubehör | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Modulares Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
