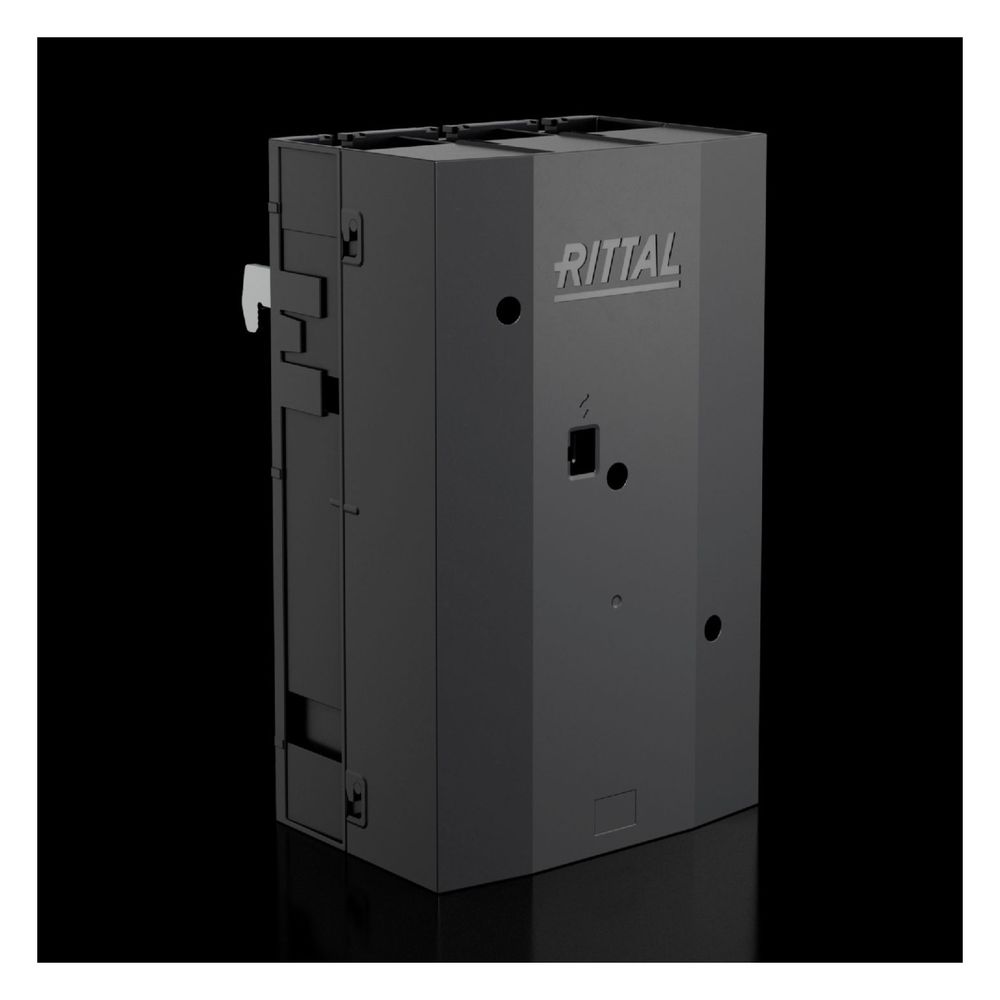

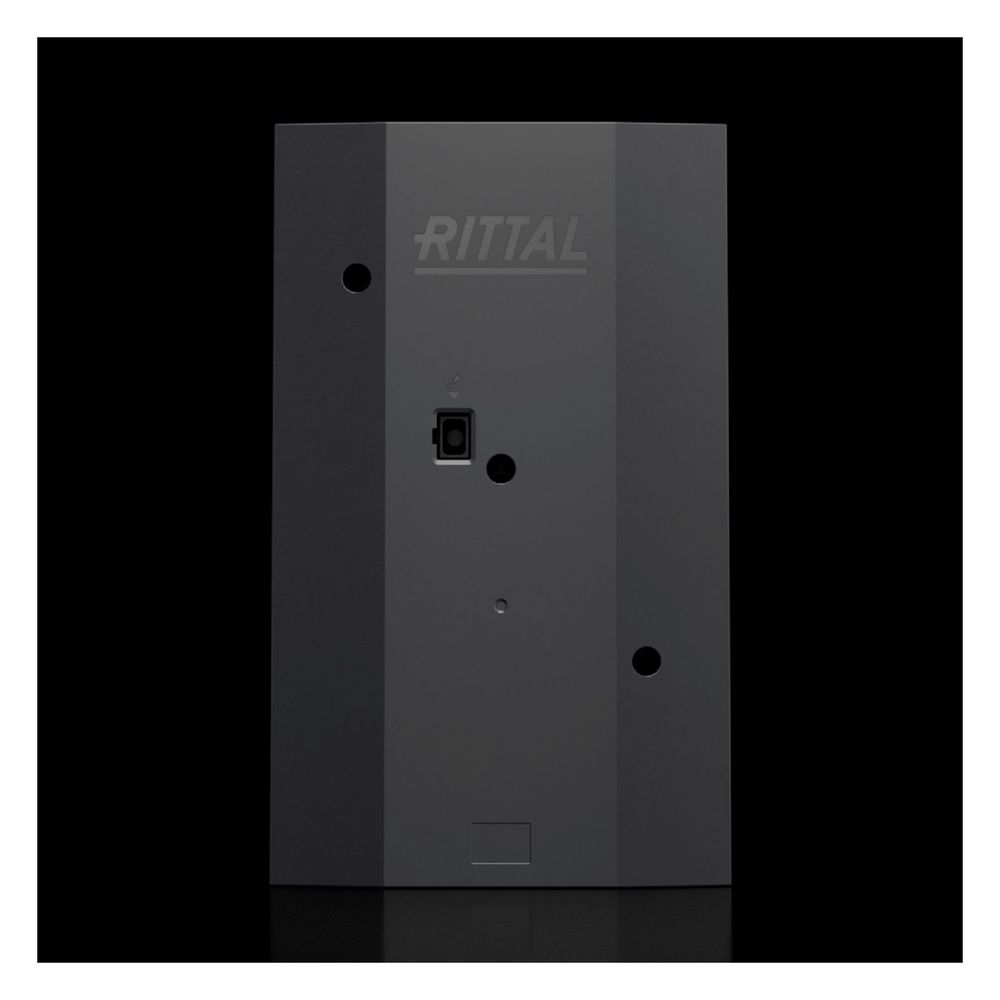

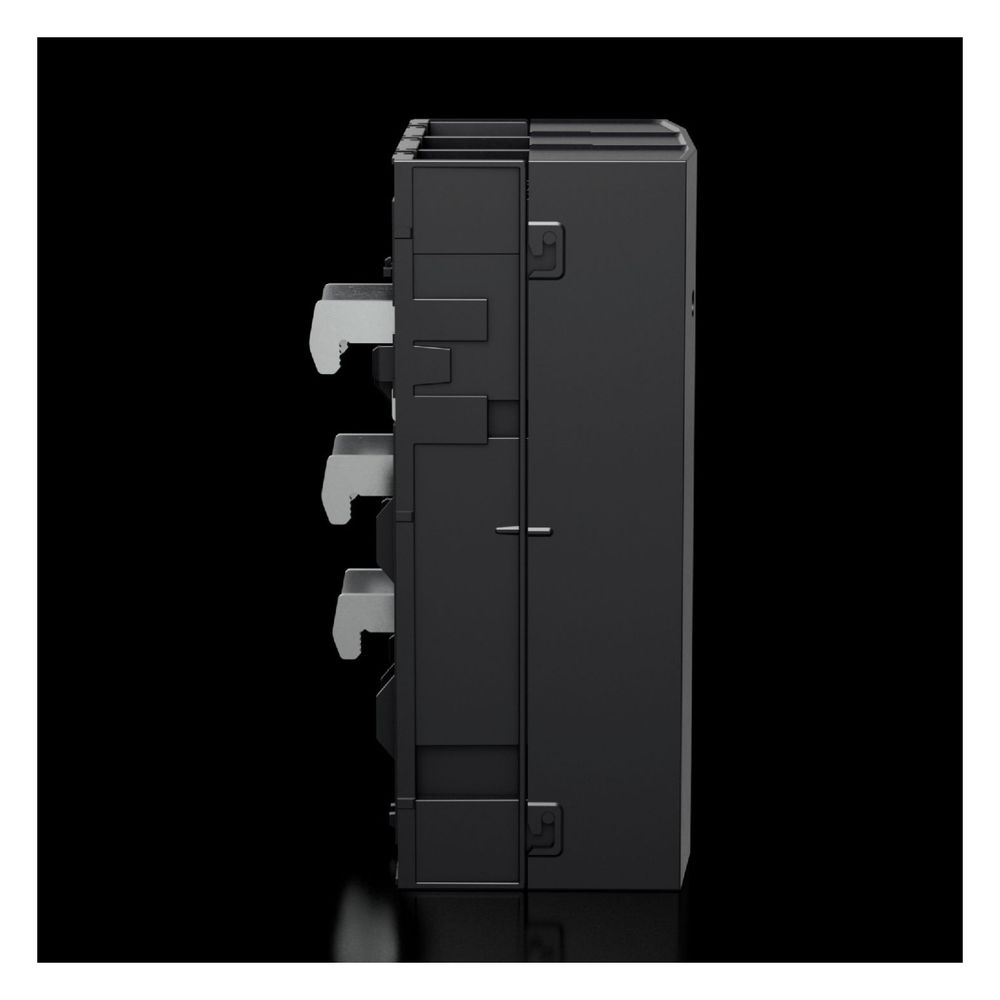

Rittal Anschlussadapter RiLineX, 3-polig 800A 300mm2, Polyamid, RAL 9005, 9360240
Der 3-polige Rittal Anschlussadapter ermöglicht eine effiziente Einspeisung in 60 mm Sammelschienensysteme der Serien RiLineX und RiLine60. Das System ist für Rundleiter mit einem Querschnitt von 95 bis 300 mm² sowie für lamellierte Kupferschienen bis 32 x 20 mm ausgelegt. Mit einer Bemessungsspannung von bis zu 1000 V AC beziehungsweise 1500 V DC eignet sich der Adapter für anspruchsvolle industrielle Anwendungen.
Montage und Anschluss

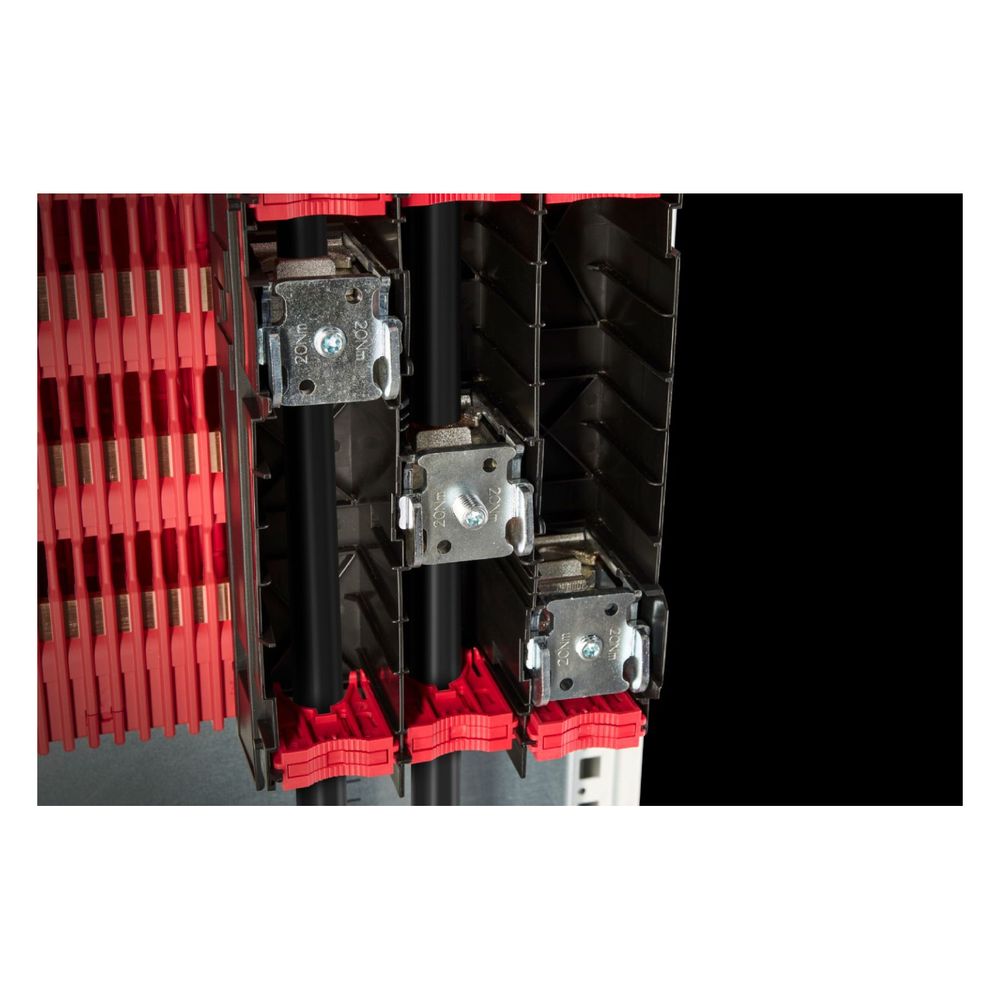

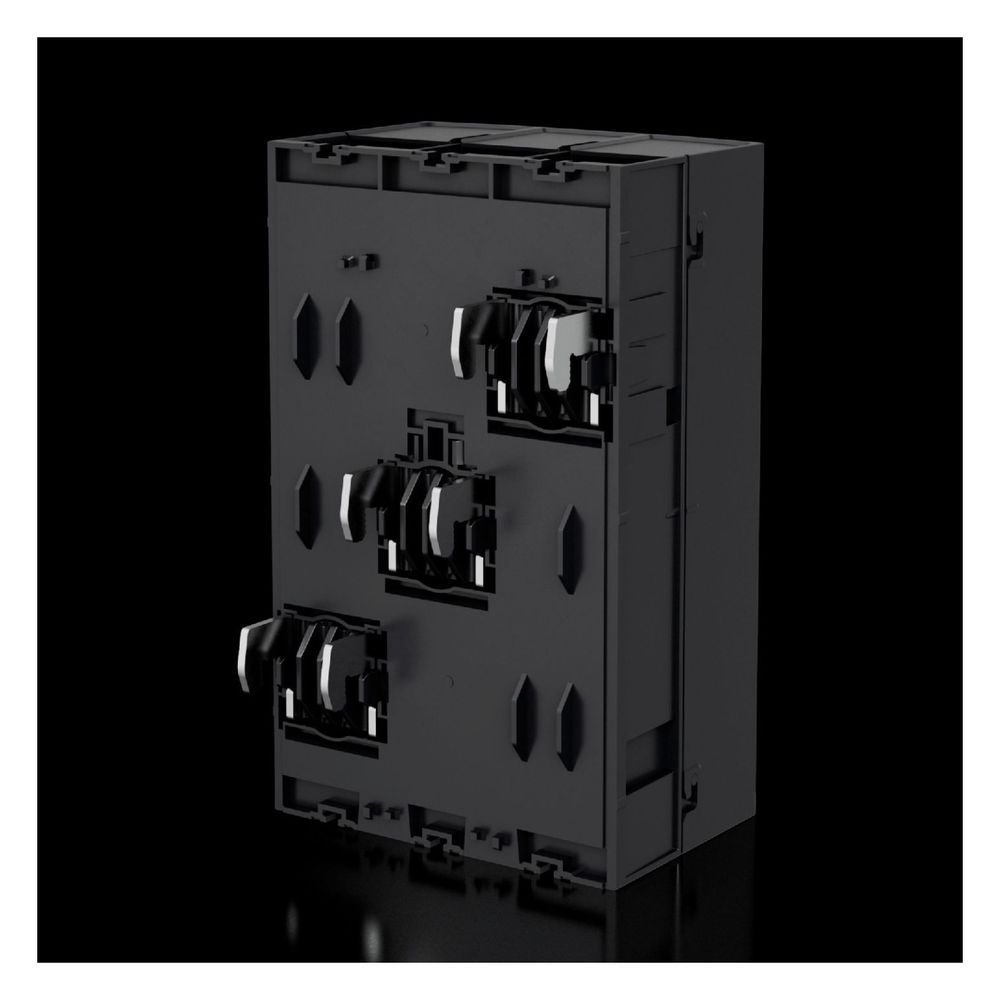

Die Installation auf dem Sammelschienensystem erfolgt durch einfaches Aufrasten auf dem RiLineX Board. Eine integrierte Schraubbefestigung ermöglicht die gleichzeitige Kontaktierung von Schiene und Leiter sowie die Anpassung an Sammelschienendicken von 5 mm bis 10 mm. Die teilbare Anschlussklemme vereinfacht das Einlegen der Leiter, wobei der Leitungsabgang wahlweise oben oder unten erfolgen kann.
Technische Daten
- Bemessungsstrom In: 800 A
- Bemessungsspannung: 1000 V AC / 1500 V DC
- Querschnitt Rundleiter: 95 - 300 mm²
- Schienenabstand: 60 mm
- Schienendicke: 5 - 10 mm
- Bemessungsstoßspannung: 12 kV
- Bemessungskurzzeitstromfestigkeit: 27,5 kA
- Schutzart: IP 2X
- Abmessungen (B x H x T): 145 x 239,4 x 104,6 mm
Dieser Anschlussadapter bietet eine zuverlässige Lösung für die Stromverteilung in Schaltanlagen. Durch die robuste Konstruktion aus Polyamid und die Eignung für hohe Ströme bis 800 A unterstützt das System eine sichere Energieübertragung. Die Konformität mit den Normen IEC 61439-1 und UL 508 unterstreicht die universelle Einsetzbarkeit in verschiedenen Infrastrukturen.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 145 mm Höhe: 239,4 mm Tiefe: 104,6 |
| Anschluss von Rundleitern | 95 - 300 |
| Artikelnummer | RITTAL-9360240 |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsisolationsspannung Ui | 1000 |
| Bemessungskurzzeitstromfestigkeit | 27.5 |
| Bemessungsspannung | 1000 / 1500 / 600 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstoßstromfestigkeit Ipk | 61.5 |
| Bemessungsstrom In | 800 |
| Bemessungsstrom lamellierte Kupferschiene max (IEC) | 870 |
| Bemessungsstrom lamellierte Kupferschiene max (UL) | 840 |
| Bemessungsstrom Rundleiter max (IEC) | 680 |
| Bemessungsstrom Rundleiter max (UL) | 640 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 15.903 |
| Breite | 145 |
| Breite des Adapters | 27 |
| Color (Product level) | RAL 9005 |
| EAN-13 | 4028177997219 |
| Elektrische Werte UL (SCCR) | 27,5 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7 / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 |
| Farbe | RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm: 61,5 kA 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 1,85 kg |
| Hinweis | Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C. Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten. |
| Hinweis allgemein | Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C. / Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten. |
| Höhe | 239.4 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 32 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 20 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 32 mm Klemmraum-Höhe: 20 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 32 x 20 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | oben/unten |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom (Orientierungswert, IEC) | 432 |
| Normen | IEC/EN 61439-1 / UL 508 |
| PCF-Wert - Carbon footprint value | 10.57 |
| Pol-Anzahl | 3-polig |
| Product Carbon Footprint - PCF | 10,57 |
| Querschnitt Rundleiter | 95 - 300 |
| Querschnitt Rundleiter max | 300 |
| Querschnitt Rundleiter min | 95 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart IP nach IEC 60529 | IP 2X |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 104.6 |
| Verlustleistung (max) | 28 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Befestigung auf dem Sammelschienensystem und Kabelanschluss mit nur einer Schraube |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
