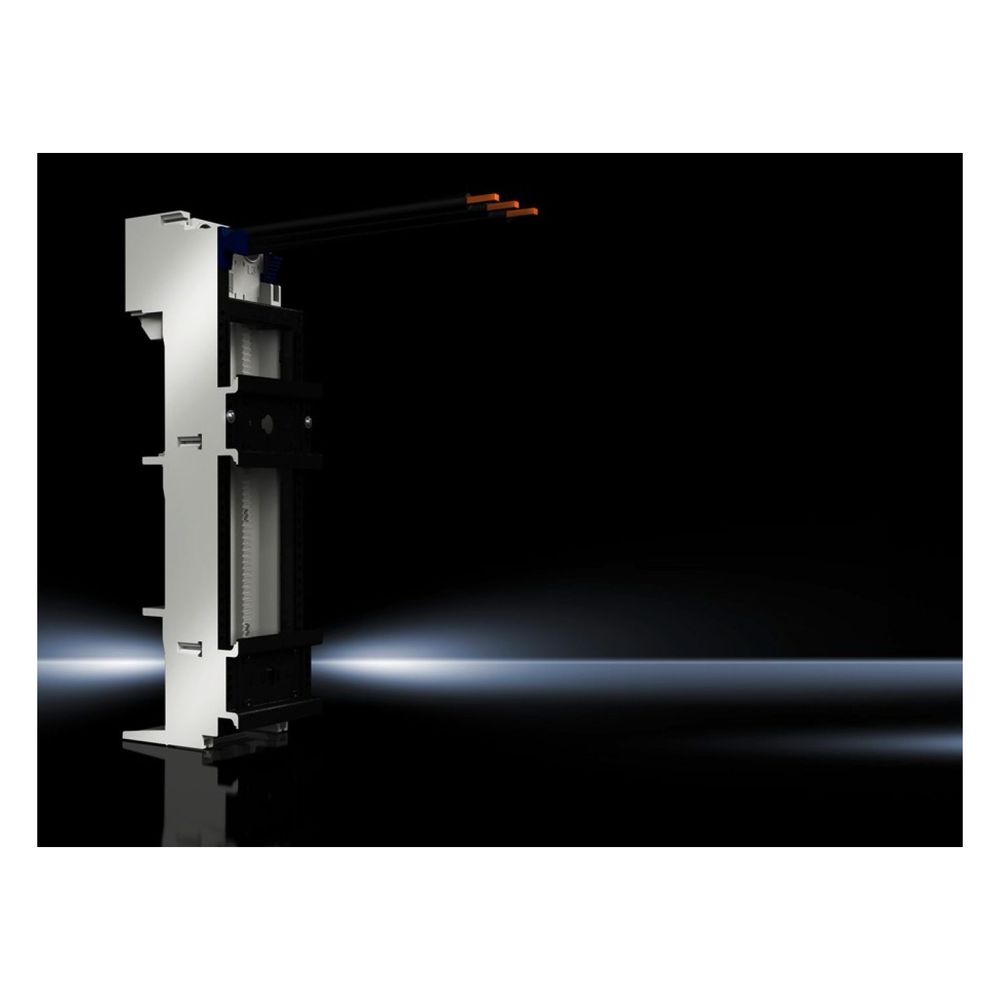

Rittal OM-Adapter RiLine 9340470, 32A 690V 3-polig, Polyamid, RAL 7035

Der Rittal OM-Adapter aus der RiLine-Serie ermöglicht die Montage und elektrische Anbindung von Schaltgeräten auf Sammelschienensystemen mit 60 mm Mittenabstand. Die 3-polige Komponente ist für einen Bemessungsstrom von bis zu 32 A bei einer Betriebsspannung von 690 V ausgelegt. Dank der Anschlussleitungen im Querschnitt AWG 10 ist eine effiziente Installation in Schaltschrankanwendungen möglich.

Robuste Konstruktion für den Schaltschrankbau

Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Das Gehäuse in RAL 7035 ist für den Einsatz auf Sammelschienen mit einer Stärke von 5 mm bis 10 mm konzipiert. Zur Geräteaufnahme verfügt das System über einen Tragrahmen sowie zwei Tragschienen vom Typ TS 55D und TS 55D-V, die eine stabile Basis für die zu montierenden Komponenten bieten.

Technische Daten

• Bemessungsstrom max.: 32 A
• Bemessungsbetriebsspannung: 690 V
• Pol-Anzahl: 3-polig
• Breite: 55 mm
• Höhe: 208 mm
• Schienenabstand: 60 mm
• Anschlussleitungsquerschnitt: AWG 10
• Stromschienendicke: 5 bis 10 mm
• Material: Polyamid (UL 94-V0)

Durch die Kombination aus kompakter Bauweise und hoher elektrischer Belastbarkeit eignet sich dieser Adapter für den professionellen Aufbau von Stromverteilungssystemen. Die Ausführung mit Anschlussleitungen vereinfacht die Verdrahtung, während die Materialwahl eine zuverlässige Funktion sicherstellt. Mit einer Breite von 55 mm und einer Höhe von 208 mm integriert sich das Bauteil platzsparend in das RiLine-System und unterstützt eine flexible Konfiguration der Schaltgeräteanordnung.
