Beschreibung

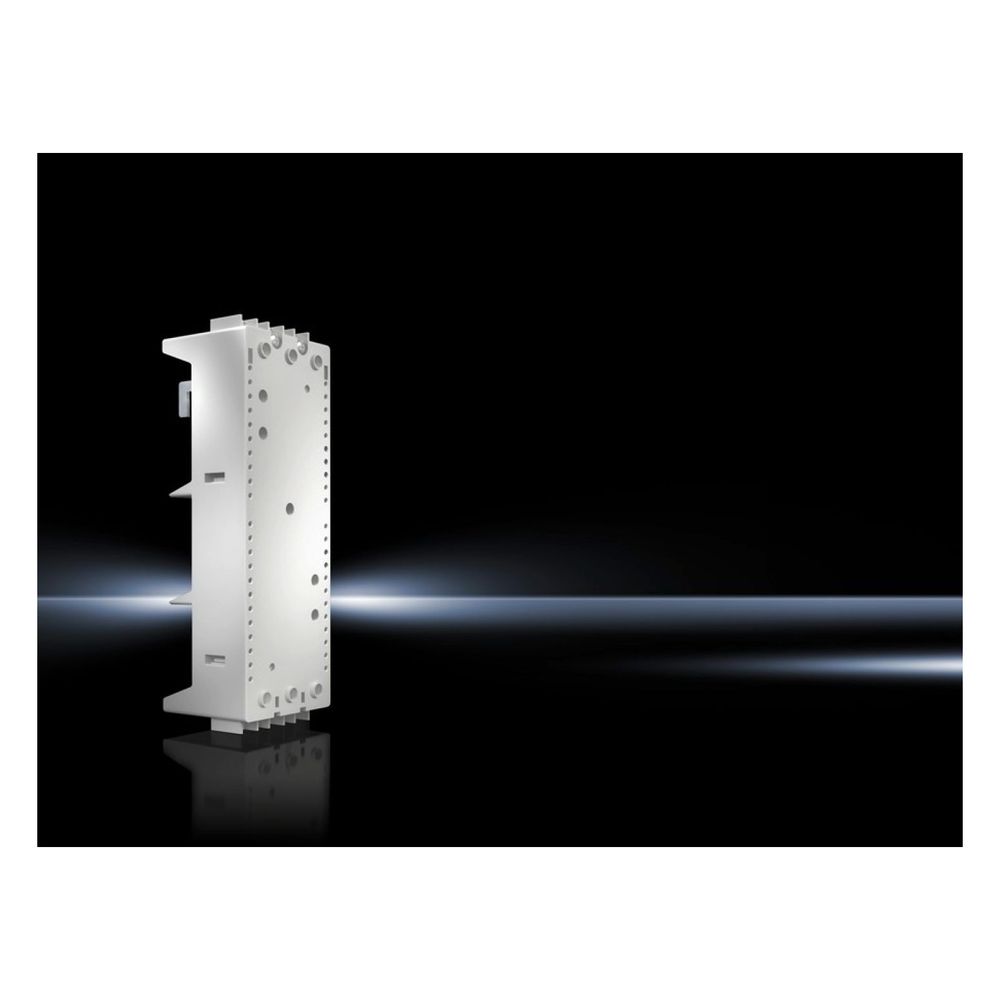

Rittal CB-Geräteadapter RiLine 9342410, 100A 690V 3-polig 72x210mm, Polyamid, RAL 7035
Dieser 3-polige Geräteadapter aus der Serie RiLine ermöglicht die effiziente Montage von Leistungsschaltern auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das System ist für einen Bemessungsstrom von bis zu 100 A ausgelegt und verfügt über einen Leitungsabgang nach unten. Die robuste Konstruktion aus Polyamid entspricht der Brandverhaltensklasse UL 94-V0.
Montage und Anschluss
Der Adapter ist für den Einsatz auf Sammelschienen mit einer Stärke von 5 mm bis 10 mm konzipiert. Der elektrische Anschluss erfolgt über eine Rahmenklemme, die Rundleiter mit einem Querschnitt von 10 mm² bis 35 mm² aufnimmt. Für lamellierte Kupferschienen steht ein Klemmraum von 10 mm x 7,8 mm zur Verfügung. Die Kompatibilität umfasst gängige Schaltgeräte von Herstellern wie ABB, Eaton, Schneider Electric und Siemens.
Technische Daten
- Bemessungsstrom: 100 A
- Bemessungsbetriebsspannung: 690 V (AC)
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Abmessungen (B x H): 72 mm x 210 mm
- Anschlussart: Rahmenklemme
- Leiterquerschnitt Rundleiter: 10 - 35 mm²
- Zulässige Schienendicke: 5 - 10 mm
- Material: Polyamid (UL 94-V0)
- Leitungsabgang: Unten
Durch die kompakte Bauweise mit einer Breite von 72 mm und einer Höhe von 210 mm lässt sich der Adapter platzsparend in das RiLine-System integrieren. Die Auslegung für Spannungen bis 690 V und Ströme bis 100 A bietet eine zuverlässige Basis für die Stromverteilung in industriellen Anwendungen.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 72 mm Höhe: 210 |
| Anschluss von Rundleitern | 10 - 35 |
| Anschlussart, elektrisch | Rahmenklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9342410 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 100 |
| Breite | 72 |
| Breite des Adapters | 72 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177503762 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 65 kA - 480 V, Manual Motor Controller max. 100 A, NLRV/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Geräteadapter |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,576 kg |
| Gewicht (pro VE) | 0.58 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Leitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Leitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät / Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 210 |
| Katalogseite in HB 36 | 314 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 10 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 7.8 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 10 mm Klemmraum-Höhe: 7,8 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 10 x 7,8 |
| Leitungsabgang | unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 100 |
| Passend für Hersteller (Typ) | ABB (MS 495, MS 496, MS 497) / Eaton (PKZ2) / Schneider Electric (GV3ME80) / Siemens (S3) |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 10 - 35 |
| Querschnitt Rundleiter max | 35 |
| Querschnitt Rundleiter min | 10 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenbreite | 10 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | CB-Geräteadapter |
| WEEE-Nr. | 11161726 |
