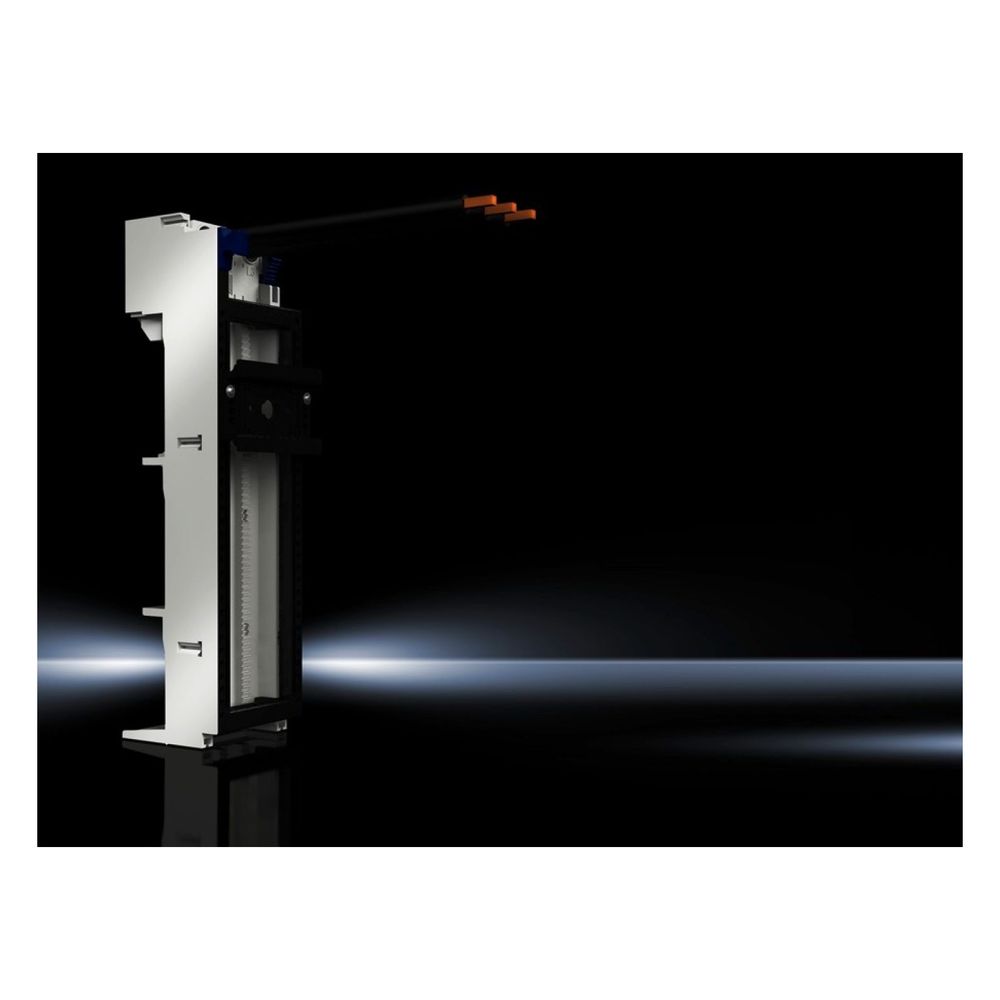

Rittal OM-Adapter RiLine 9340720, 40A 3-polig 55x208mm, Polyamid, RAL 7035

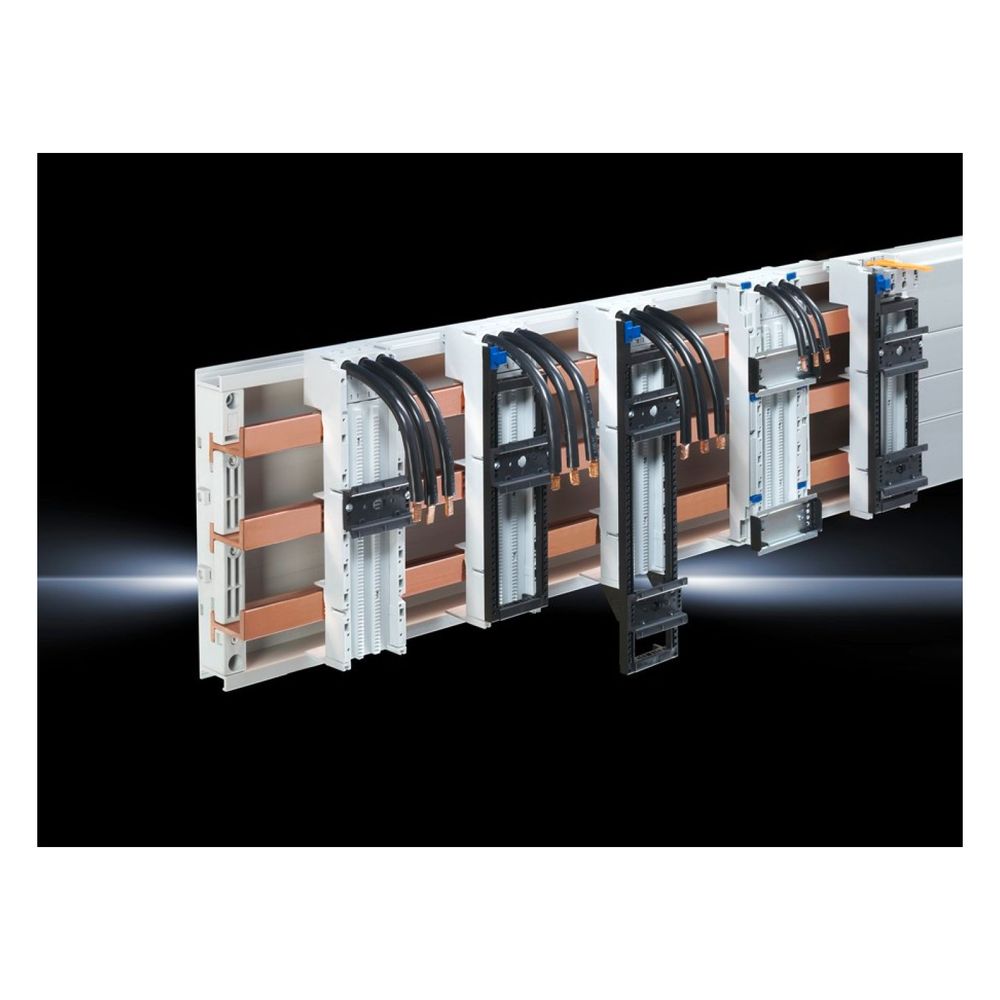

Der Rittal OM-Adapter aus der Serie RiLine ermöglicht eine effiziente Stromverteilung in Sammelschienensystemen mit einem Mittenabstand von 60 mm. Dieser 3-polige Geräteadapter ist für einen Bemessungsstrom von bis zu 40 A ausgelegt und wird mit vorkonfektionierten Anschlussleitungen geliefert.
Konstruktion und Montage
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Die Montage erfolgt auf Sammelschienensystemen mit einer Schienenstärke von 5 mm bis 10 mm. Das System verfügt über einen Tragrahmen für eine Tragschiene vom Typ TS 55D. Die kompakte Bauweise mit einer Breite von 55 mm und einer Höhe von 208 mm sorgt für eine platzsparende Integration im Schaltschrank.
Elektrische Anschlussmöglichkeiten
Für den elektrischen Anschluss verfügt der Adapter über Leitungen im Querschnitt AWG 8. Die Bemessungsbetriebsspannung liegt bei 690 V bei 3-phasiger Auslegung. Durch die UL-Approbation ist der Einsatz in entsprechenden internationalen Applikationen möglich, wobei für diese Anwendungen die spezifischen technischen Daten zu beachten sind.
Die Kombination aus kompakter Bauform und hoher Belastbarkeit macht diesen Adapter zu einer zuverlässigen Komponente für die professionelle Energieverteilung. Mit einem Bemessungsstrom von 40 A und einer Bemessungsbetriebsspannung von 690 V bietet er die notwendige Leistung für diverse industrielle Anwendungen. Die einfache Montage auf 60 mm Sammelschienensystemen sowie die robuste Materialwahl gewährleisten eine dauerhafte Betriebssicherheit in der Schaltanlagentechnik.
Technische Daten
- Bemessungsstrom max.: 40 A
- Bemessungsbetriebsspannung: 690 V
- Schienenabstand: 60 mm
- Anschlussleitungsquerschnitt: AWG 8
- Breite: 55 mm
- Höhe: 208 mm
- Pol-Anzahl: 3-polig
- Material: Polyamid
- Tragschienen-Typ: TS 55D
- Stromschienendicke: 5 - 10 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 55 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 8 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340720 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 40 |
| Breite | 55 |
| Breite des Adapters | 55 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177664241 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 30 kA - 480 V, Combination Motor Controller max. 63 A, NKJH/7 / 65 kA - 600 V, Fuse Class J max. 60 A, JDDZ/7 / 65 kA - 480 V, Manual Motor Controller max. 63 A, NLRV/7 / 65 kA - 480 V, Combination Motor Controller max. 63 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,36 kg |
| Gewicht (pro VE) | 0.36 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 309 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 40 |
| Passend für Hersteller (Typ) | 55 mm x 170 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 4 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragrahmenbreite | 55 |
| Tragrahmenhöhe | 170 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 55D |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
