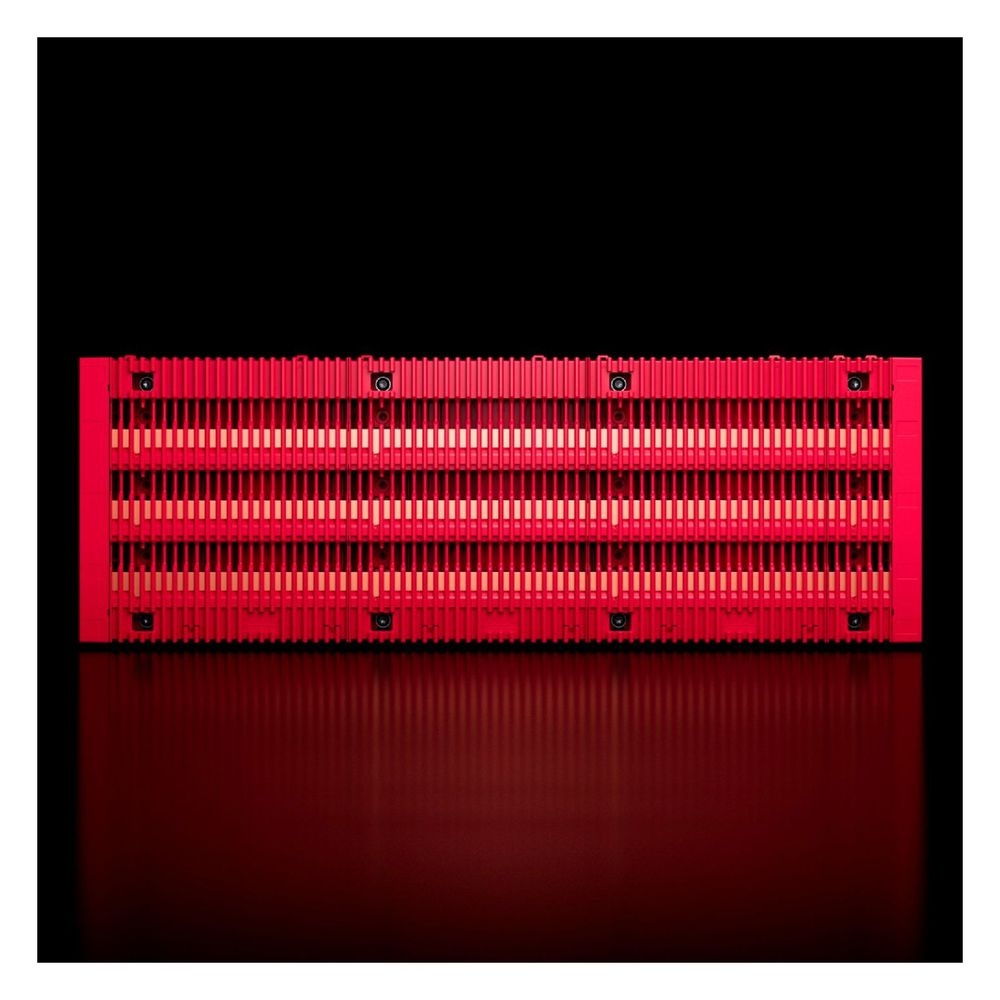

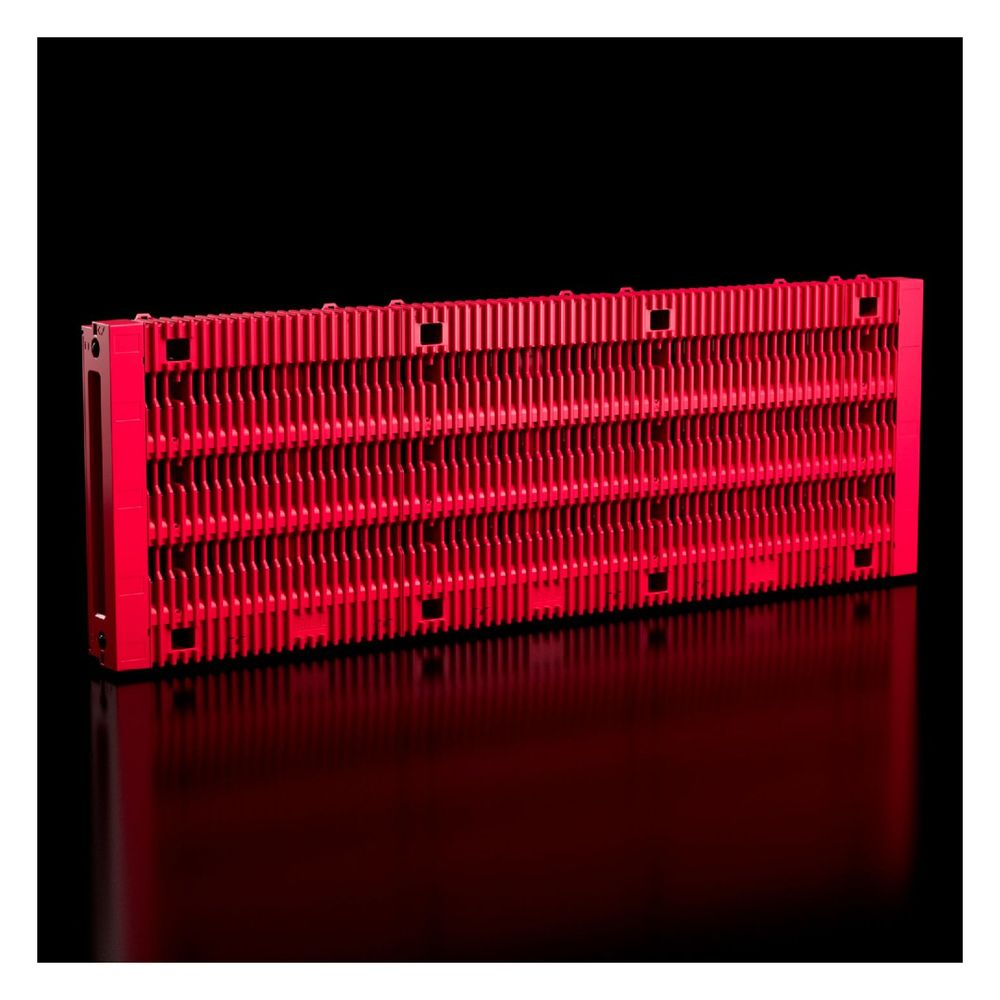

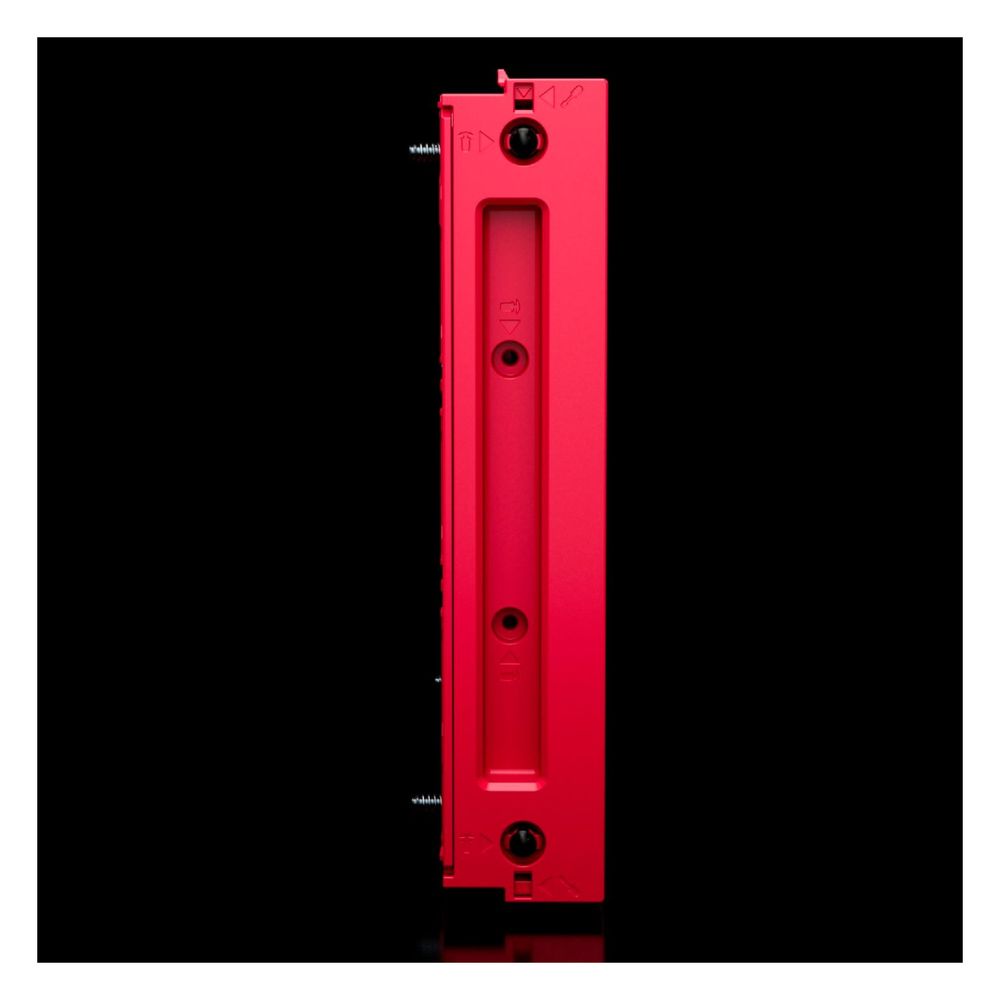

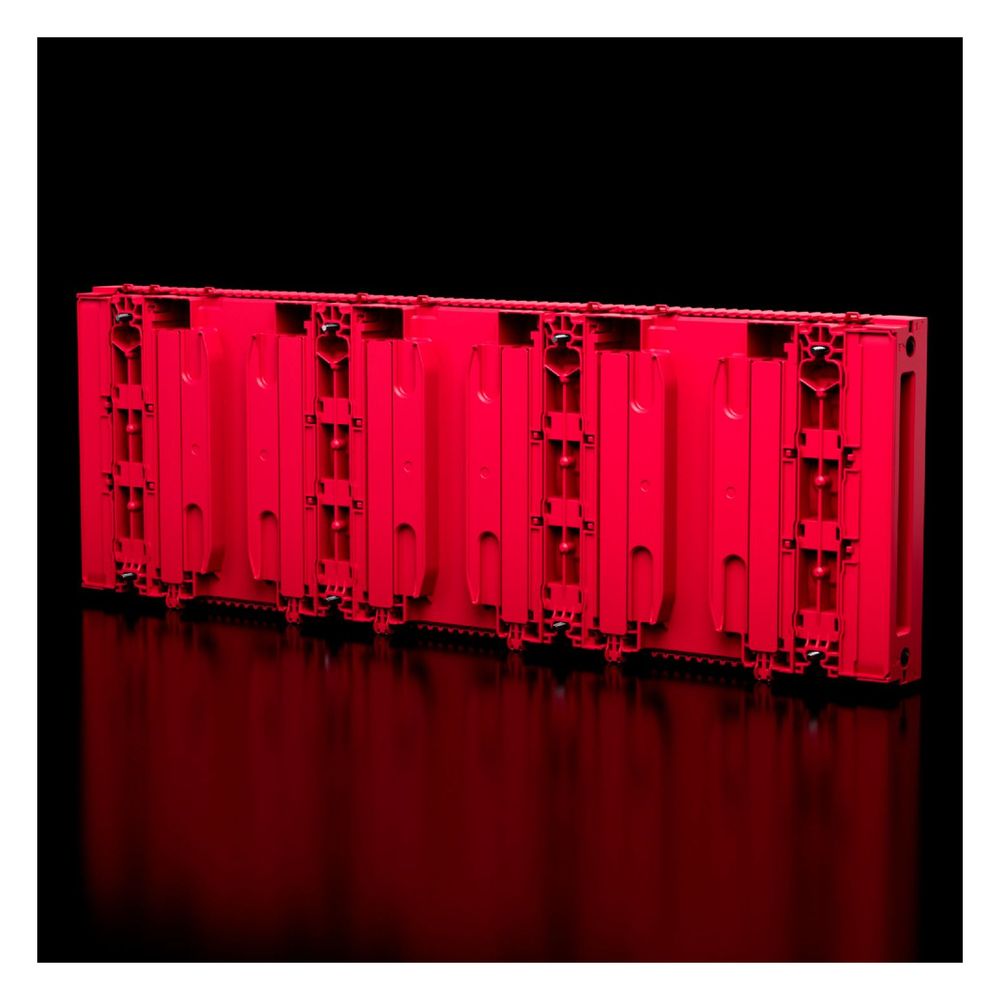

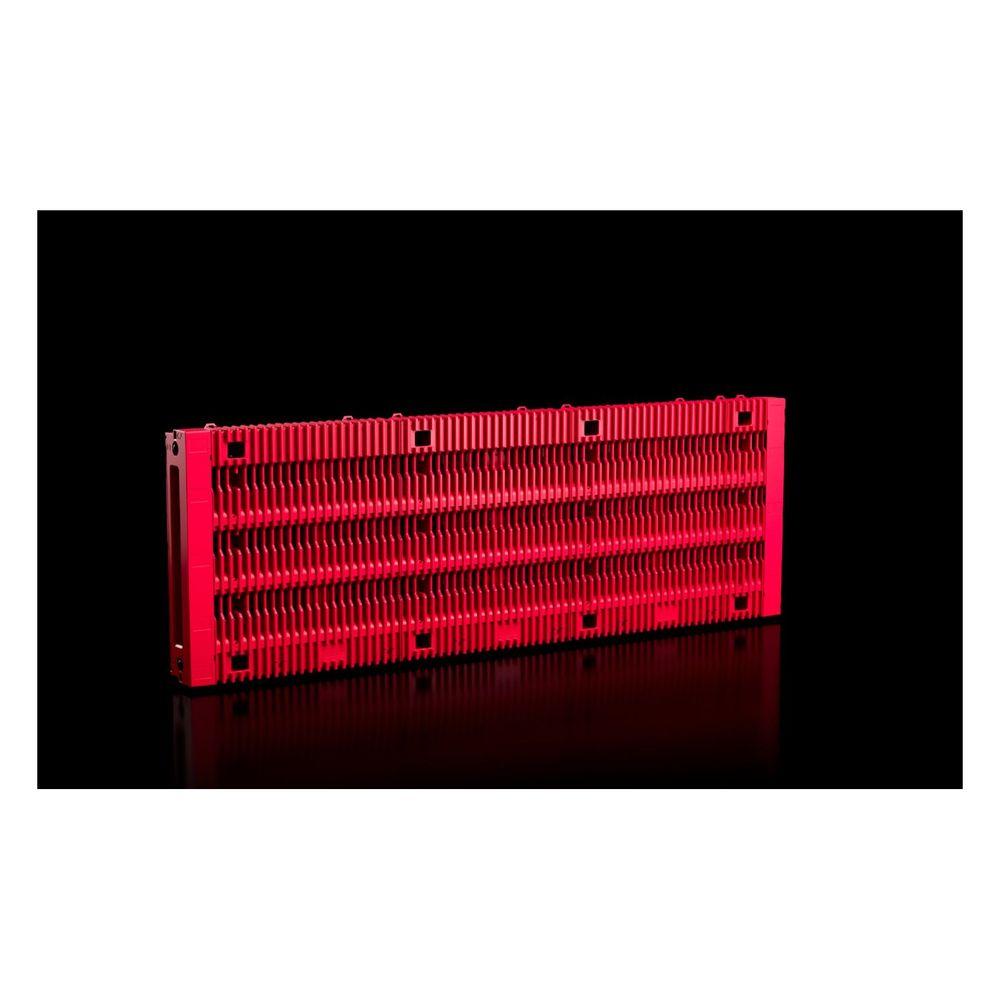

Rittal Komplett-Board RiLineX 9360088, 800A 3-polig 60mm, 705x246x49,2mm, Kupfer, RAL 35745/RAL 9005
Das Rittal RiLineX Komplett-Board ermöglicht eine effiziente 3-polige Stromverteilung bis 800 A. Das System ist für den Einsatz in Schaltschränken mit einer Breite von 800 mm konzipiert und wird inklusive vormontierter Kupfer-Sammelschienen geliefert. Es eignet sich für Anwendungen mit Wechselstrom bis 1000 V AC sowie Gleichstrom bis 1500 V DC.
Flexibler Systemaufbau und Montage
Das Board unterstützt eine horizontale, vertikale sowie überkopf Montage. Eine integrierte Leitungsführung im Rückbereich bietet zusätzliche Flexibilität bei der Verkabelung. Mehrere Boards lassen sich mittels Anreihverbindern erweitern, ohne die Kurzschlussfestigkeit zu beeinträchtigen. Der Berührungsschutz entspricht der Schutzart IP 2XB und ist optional auf IP 3X aufrüstbar.
Sicherheit und Normkonformität
Die Konstruktion erfüllt die Anforderungen nach IEC 61439 sowie UL 508 und bietet eine geprüfte Kurzschlussfestigkeit von 65 kA. Die Verwendung hochwertiger Materialien wie Polyamid und E-Cu stellt einen zuverlässigen Betrieb in einem Temperaturbereich von -5 °C bis 55 °C sicher.
Das System überzeugt durch Zeitersparnis bei der Montage und hohe Anpassungsfähigkeit. Mit einer Kurzschlussfestigkeit von 65 kA und der Eignung für Spannungen bis 1500 V DC stellt das Board eine leistungsfähige Komponente für die Energieverteilung dar. Die Kombination aus vormontierten 30 x 10 mm Sammelschienen und der kompakten Bauweise unterstützt eine schnelle und normgerechte Installation.
Technische Daten
- Bemessungsstrom: 800 A
- Kurzschlussfestigkeit (Icw): 65 kA
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Sammelschienenabmessung: 30 mm x 10 mm
- Breite: 705 mm
- Höhe: 246 mm
- Tiefe: 49,2 mm
- Schutzart: IP 2XB
- Betriebstemperatur: -5 °C bis 55 °C
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 705 mm Höhe: 246 mm Tiefe: 49,2 |
| Artikelnummer | RITTAL-9360088 |
| Bemessungsisolationsspannung Ui | 1000 / 1500 |
| Bemessungskurzzeitstromfestigkeit | 65 |
| Bemessungsspannung | 1000 / 1500 / 600 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstoßstromfestigkeit Ipk | 143 / 143 |
| Bemessungsstrom | 800 |
| Bemessungsstrom max | 800 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 74.304 |
| Breite | 705 |
| Color (Product level) | RAL 35745 / RAL 9005 |
| EAN-13 | 4028177997332 |
| Elektrische Werte UL (SCCR) | 65 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Farbe | RAL 35745 RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 143 kA 143 kA (UL) |
| Gewicht | 9,395 kg |
| Höhe | 246 |
| Kurzschlussfestigkeit (Icw) | 65 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Lieferumfang (Produktebene) | Inkl. integrierten Sammelschienen |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / E-Cu |
| Nennstrom (max) | 800 |
| Normen | IEC 61 439-1/-2 / UL 508 |
| Oberflächenschutz | sonstige |
| Passend für Breite | 800 |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: = 800 |
| Passend für Gehäusetyp und Abmessung - Single Value | Breite: = 800 |
| PCF-Wert - Carbon footprint value | 59.26 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Product Carbon Footprint - PCF | 59,26 |
| Querschnitt Sammelschiene E-Cu (Breite) | 30 |
| Querschnitt Sammelschiene E-Cu (Stärke) | 10 |
| Sammelschienenabmessung | 30 mm x 10 |
| Schienenabstand | 60 |
| Schienenhöhe | 30 |
| Schienenmittenabstand | 60 |
| Schienenstärke | 10 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 49.2 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Zeitersparnis durch vollständig digitale Produktdaten / Weniger Montagezeit dank vormontiertem Komplett-Board / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Werkstoff | Kupfer |
| Zeit | 500 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Komplett-Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
