Beschreibung

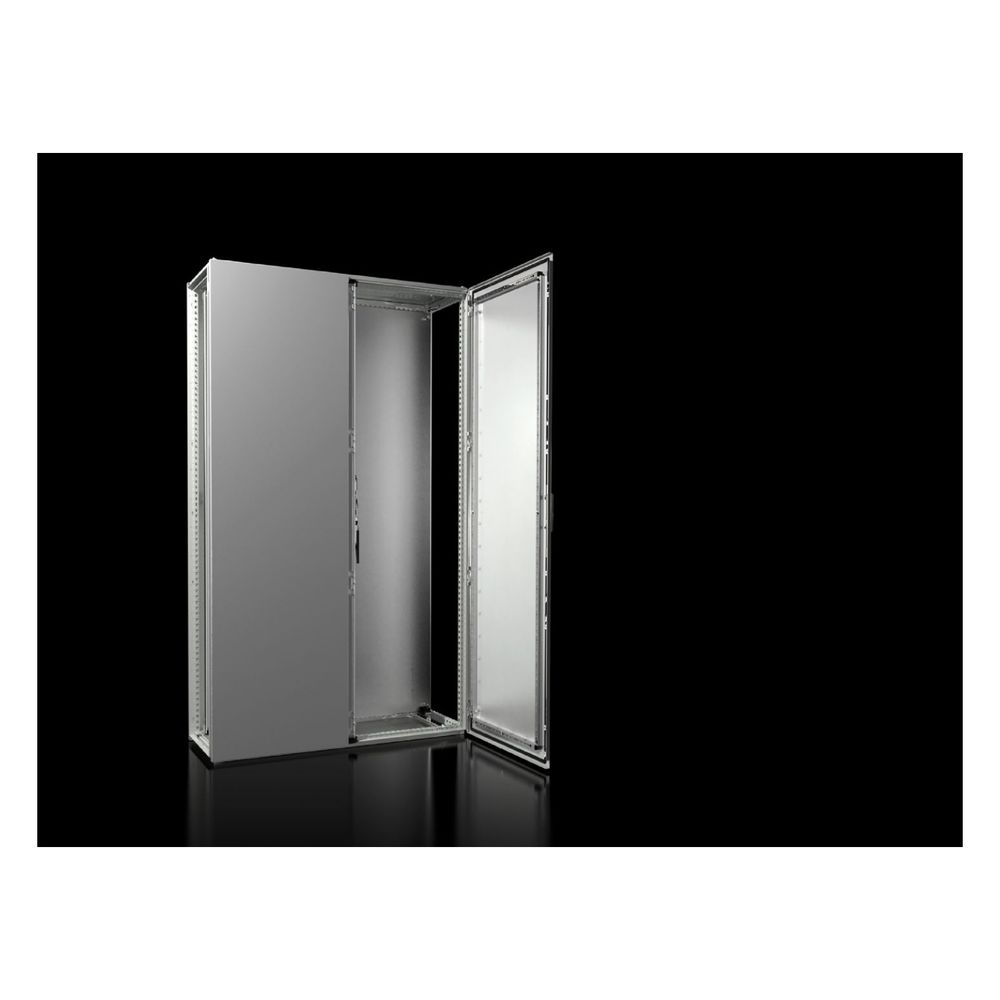

Rittal Anreih-Schranksystem VX 8204.000, 1200x2000x400mm, Stahlblech, Grau
Das Anreih-Schranksystem VX25 von Rittal bietet eine robuste und effiziente Systemplattform für anspruchsvolle Anwendungen im Schaltschrankbau. Mit einer Breite von 1200 mm, einer Höhe von 2000 mm und einer Tiefe von 400 mm ist das aus Stahlblech gefertigte Gehäuse für eine hohe Belastbarkeit von bis zu 15.000 N ausgelegt. Dank der symmetrischen Profilrahmenkonstruktion und der durchgängigen Anreihbarkeit ermöglicht das System eine flexible und platzsparende Konfiguration.
Effizienter Innenausbau
Die Konstruktion basiert auf einem Hohlprofil mit einem 25-mm-Maßraster, das eine direkte Montagemöglichkeit von innen und außen bietet. Die tiefenverstellbare Montageplatte lässt sich präzise positionieren, während die 3-fach geteilten Bodenbleche eine individuelle Kabeleinführung von unten erlauben. Durch die Verwendung von hochwertigem Stahlblech und eine dreifache Oberflächenbehandlung ist das System widerstandsfähig gegen Umwelteinflüsse wie Mineralöle und Schmierstoffe.
Sicherheit und Schutz
Das Schranksystem erfüllt die Schutzart IP55 und bietet eine Schlagfestigkeit gemäß IK10. Die Fronttüren sind mit einer geschäumten PU-Schaum-Dichtung ausgestattet und verfügen über ein vierfach verriegeltes Stangenverschlusssystem. Ein automatischer Potenzialausgleich zwischen den Flachteilen und dem Rahmen stellt die elektrische Sicherheit sicher, während die integrierte Positionierhilfe die Montage erleichtert.
Technische Daten
- Breite: 1200 mm
- Höhe: 2000 mm
- Tiefe: 400 mm
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 2
- Belastbarkeit: 15.000 N
Das VX25 Schranksystem überzeugt durch seine hohe Stabilität und durchdachte Modularität. Mit einer robusten Stahlblechkonstruktion, der Schutzart IP55 und einer Schlagfestigkeit von IK10 bietet es eine zuverlässige Basis für komplexe elektrische Installationen. Die flexible Montageplatte und das durchgängige 25-mm-Raster ermöglichen eine effiziente Projektierung und einen schnellen Innenausbau, wodurch das System eine ideale Lösung für professionelle Anforderungen darstellt.
Lieferumfang
- 1x Schrankgerüst
- 2x Tür
- 1x Dachblech
- 1x Rückwand
- 1x Bodenbleche
- 1x Montageplatte
- 2x Montageschiene 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 1.099 mm x 1.896 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 2.000 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8204000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 1200 |
| Breite Montageplatte | 1099 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813649 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 183,2 kg |
| Gewicht (pro VE) | 183 |
| Höhe | 2000 |
| Höhe Montageplatte | 1896 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 123 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 477.39 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 477,39 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
