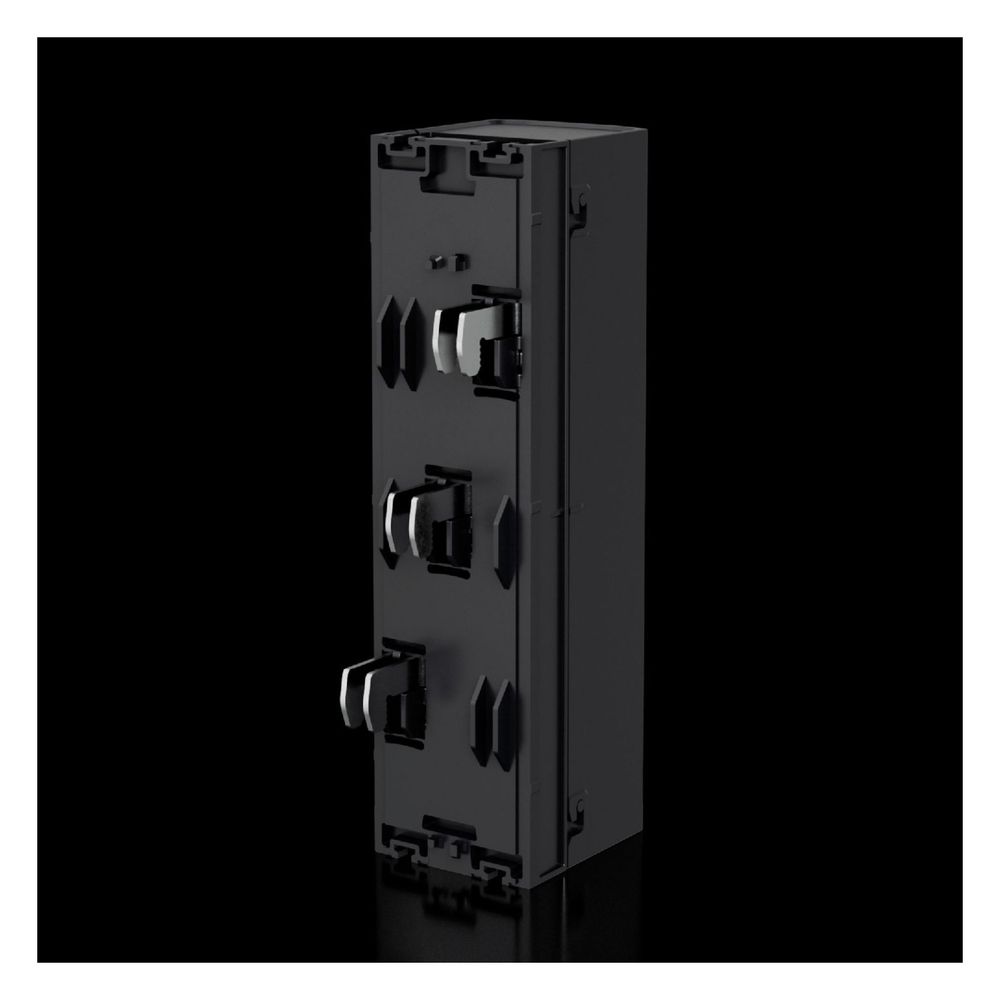

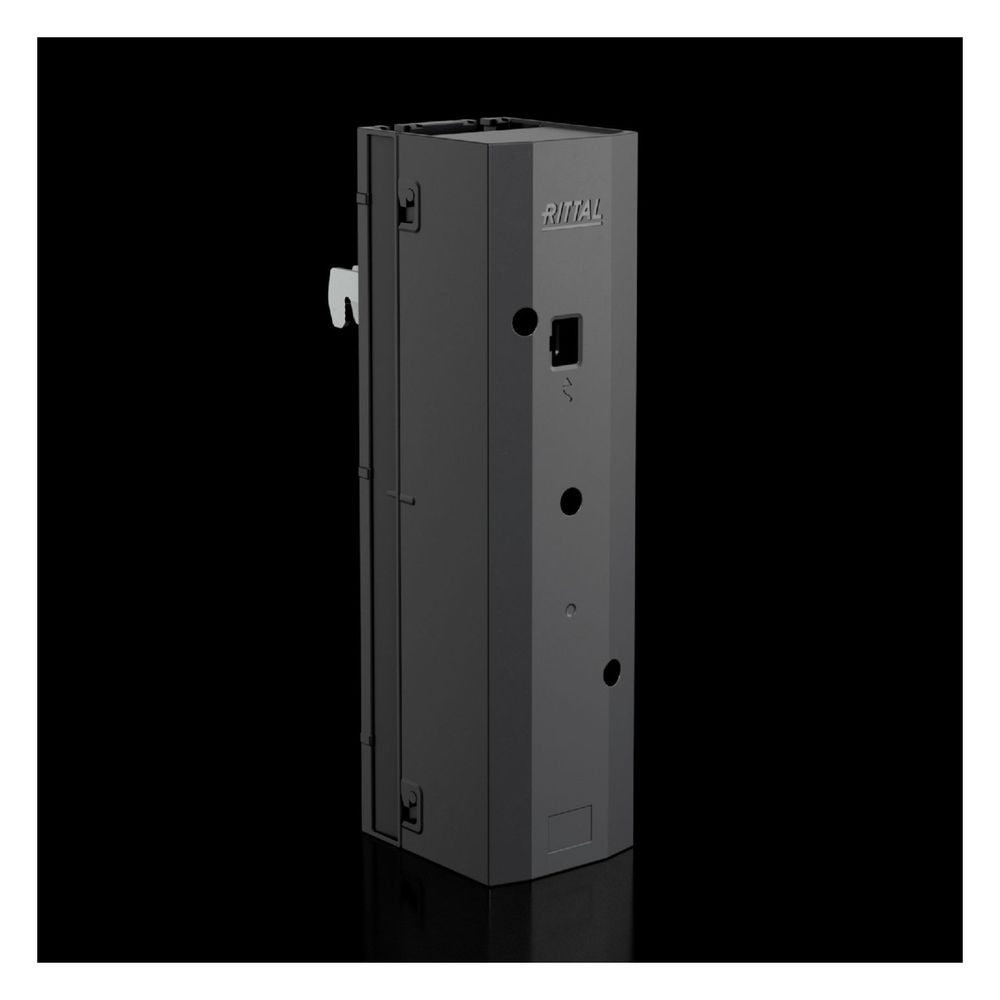

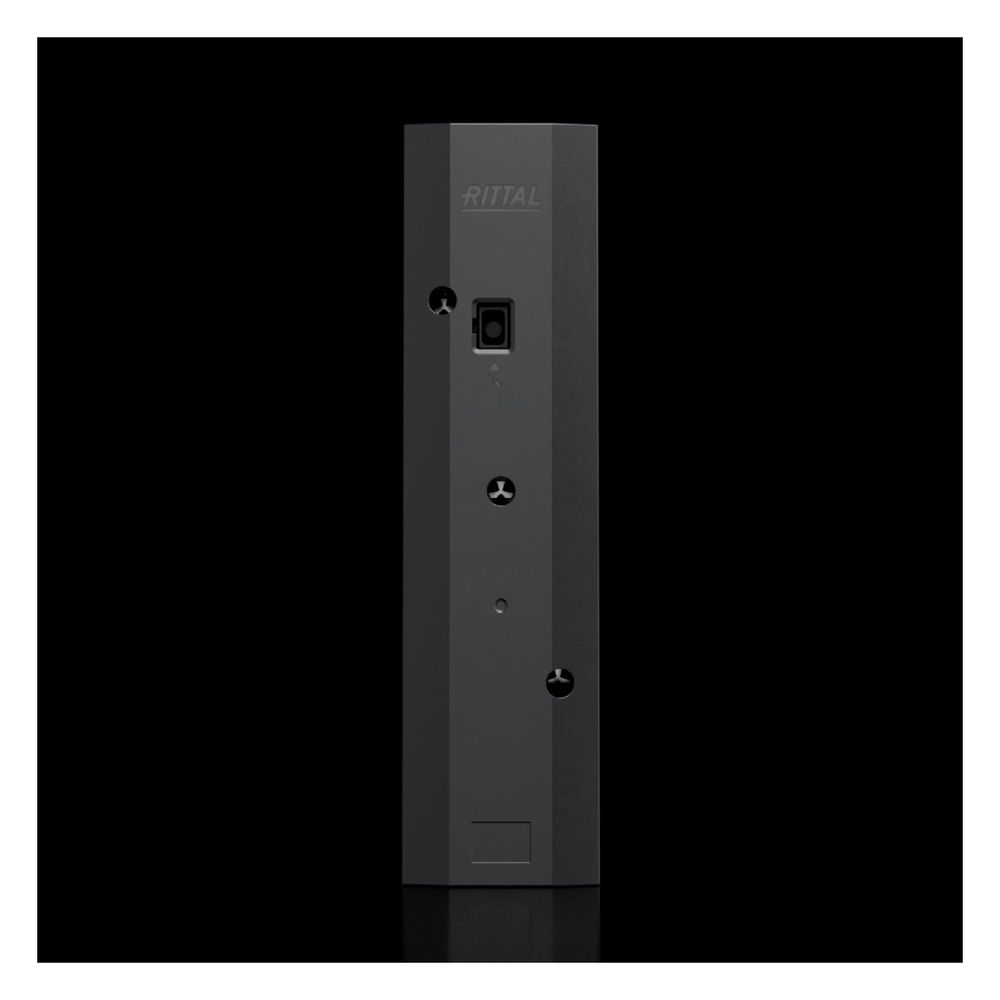

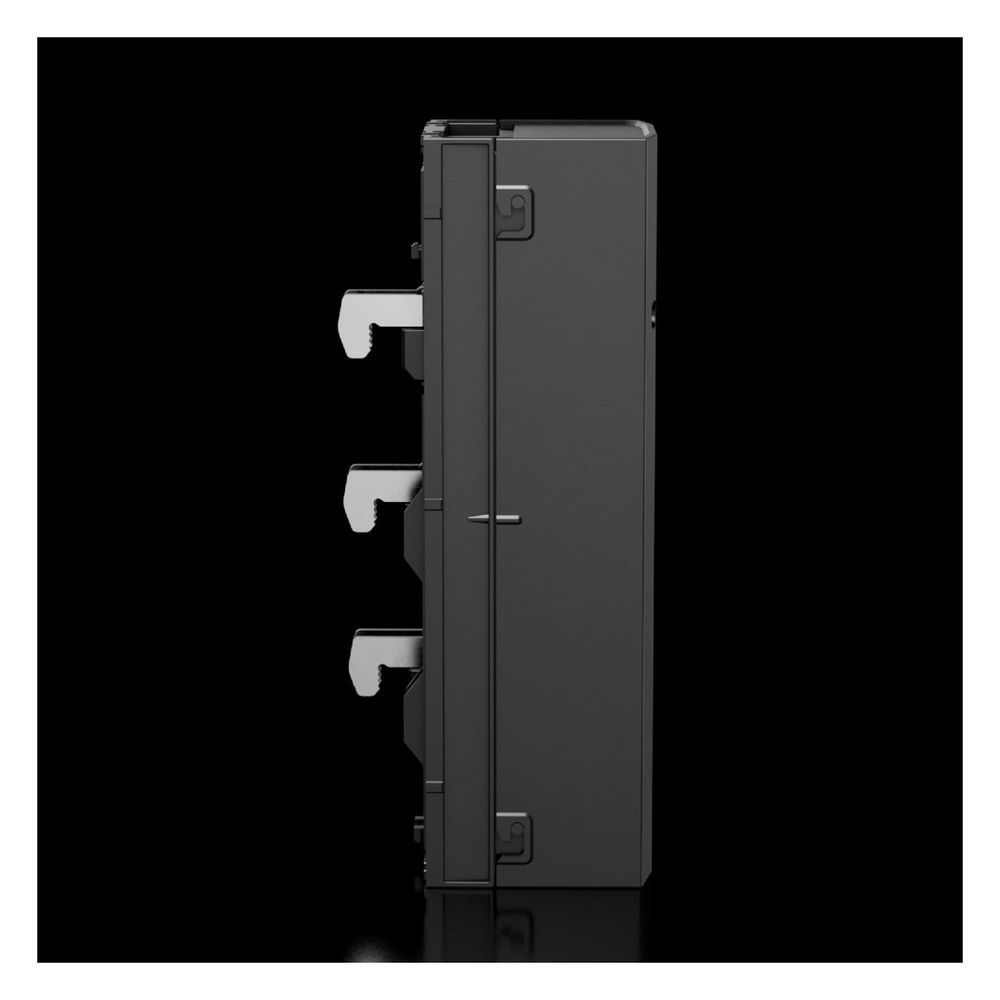

Rittal Anschlussadapter RiLineX 9360210, 3-polig, 125A, 70mm2, RAL 9005
Der 3-polige Anschlussadapter von Rittal ermöglicht die effiziente Einspeisung von 60 mm Sammelschienensystemen der Serien RiLineX und RiLine60. Das aus Polyamid gefertigte Bauteil zeichnet sich durch eine hohe Stromtragfähigkeit und eine flexible Leitungsführung aus. Dank der kompakten Bauweise und der universellen Schraubbefestigung eignet sich der Adapter für anspruchsvolle Anwendungen in der Schaltanlagen- und Steuerungstechnik.
Funktion und Montage
Die Montage erfolgt durch einfaches Aufrasten auf dem RiLineX Board, wobei die Kontaktierung von Schiene und Leiter sowie die Anpassung an die Schienenstärke über eine zentrale Schraubbefestigung erfolgt. Dies erlaubt eine Installation bei Schienenstärken von 5 bis 10 mm. Der Leitungsabgang kann flexibel nach oben oder unten gewählt werden. Der Adapter ist für Rundleiter mit einem Querschnitt von 2,5 bis 70 mm² ausgelegt.
Sicherheit und Leistung
Das System ist für Bemessungsspannungen bis 800 V ausgelegt und erfüllt sowohl IEC- als auch UL-Standards. Mit einer Bemessungskurzzeitstromfestigkeit von 10 kA und einer Bemessungsstoßspannung von 8 kV bietet der Adapter eine hohe Betriebssicherheit. Der integrierte Berührungsschutz ist an den jeweiligen Leiterquerschnitt anpassbar, was den Schutzgrad IP 2X sicherstellt. Die Verlustleistung beträgt maximal 14 W.
Durch die Kombination aus robuster Bauweise und hoher elektrischer Belastbarkeit stellt dieser Adapter eine zuverlässige Lösung für die Stromverteilung dar. Mit einer Bemessungsspannung von 800 V und einer Eignung für Leiterquerschnitte bis 70 mm² deckt er ein breites Einsatzspektrum ab. Die einfache Montage mittels Schraubbefestigung und die Kompatibilität mit verschiedenen Schienensystemen machen ihn zu einer effizienten Komponente für den professionellen Schaltschrankbau.
Technische Daten
- Pol-Anzahl: 3-polig
- Bemessungsstrom max. (IEC): 320 A
- Bemessungsspannung: 800 V
- Querschnitt Rundleiter: 2,5 - 70 mm²
- Schienenabstand: 60 mm
- Schienendicke: 5 - 10 mm
- Bemessungsstoßspannung: 8 kV
- Bemessungskurzzeitstromfestigkeit: 10 kA
- Schutzart: IP 2X
- Betriebstemperatur: -5 °C bis 55 °C
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 63,2 mm Höhe: 239,4 mm Tiefe: 79,2 |
| Anschluss von Rundleitern | 2,5 - 70 |
| Artikelnummer | RITTAL-9360210 |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsisolationsspannung Ui | 800 |
| Bemessungskurzzeitstromfestigkeit | 10 |
| Bemessungsspannung | 800 / 800 / 600 / 600 |
| Bemessungsstoßspannung | 8 |
| Bemessungsstoßstromfestigkeit Ipk | 14.8 |
| Bemessungsstrom In | 125 |
| Bemessungsstrom Rundleiter max (IEC) | 320 |
| Bemessungsstrom Rundleiter max (UL) | 280 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 6.963 |
| Breite | 63.2 |
| Breite des Adapters | 63 |
| Color (Product level) | RAL 9005 |
| EAN-13 | 4028177997257 |
| Elektrische Werte UL (SCCR) | 10 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Circuit Breaker max. 250 A, DIVQ/7 / 100 kA - 600 V, Fuse Class J max. 200 A, JDDZ/7 |
| Farbe | RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 12 x 5/10 / 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 12 x 5/10 mm: 14,8 kA 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 1,955 kg |
| Hinweis | Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C. Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten. |
| Hinweis allgemein | Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C. / Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten. |
| Höhe | 239.4 |
| Klemmraum f lamellierte Cu-Schienen (Breite max) | 9 |
| Klemmraum f lamellierte Cu-Schienen (Breite min) | 9 |
| Klemmraum f lamellierte Cu-Schienen (Höhe max) | 9.6 |
| Klemmraum f lamellierte Cu-Schienen (Höhe min) | 2.4 |
| Klemmraum für lamellierte Kupferschienen | 9 x 9 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | oben/unten |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom (Orientierungswert, IEC) | 171 |
| Normen | IEC/EN 61439-1 / UL 508 |
| PCF-Wert - Carbon footprint value | 9.86 |
| Pol-Anzahl | 3-polig |
| Product Carbon Footprint - PCF | 9,86 |
| Querschnitt Rundleiter | 2,5 - 70 |
| Querschnitt Rundleiter max | 70 |
| Querschnitt Rundleiter min | 2.5 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart IP nach IEC 60529 | IP 2X |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 79.2 |
| Verlustleistung (max) | 14 |
| Verpackungseinheit | 4 |
| Verschmutzungsgrad | 3 |
| Vorteile | Befestigung auf dem Sammelschienensystem und Kabelanschluss mit nur einer Schraube |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
