Beschreibung

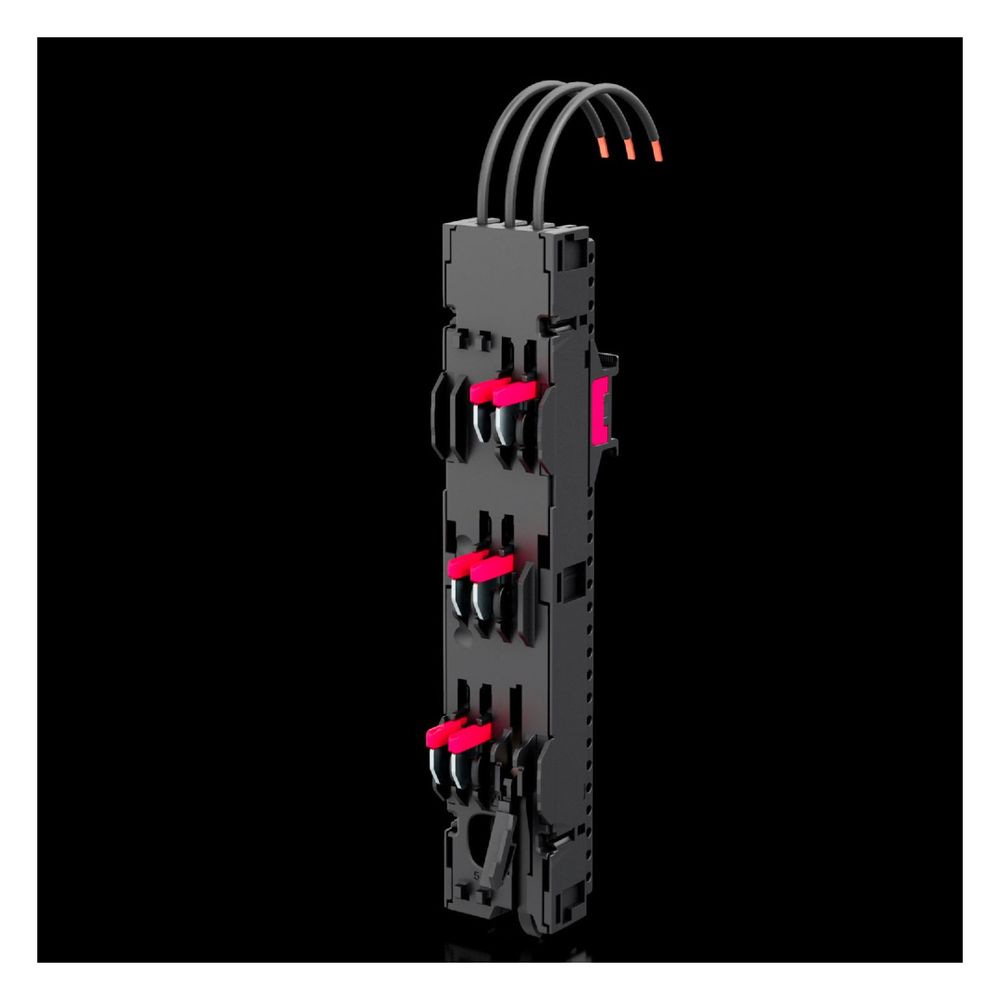

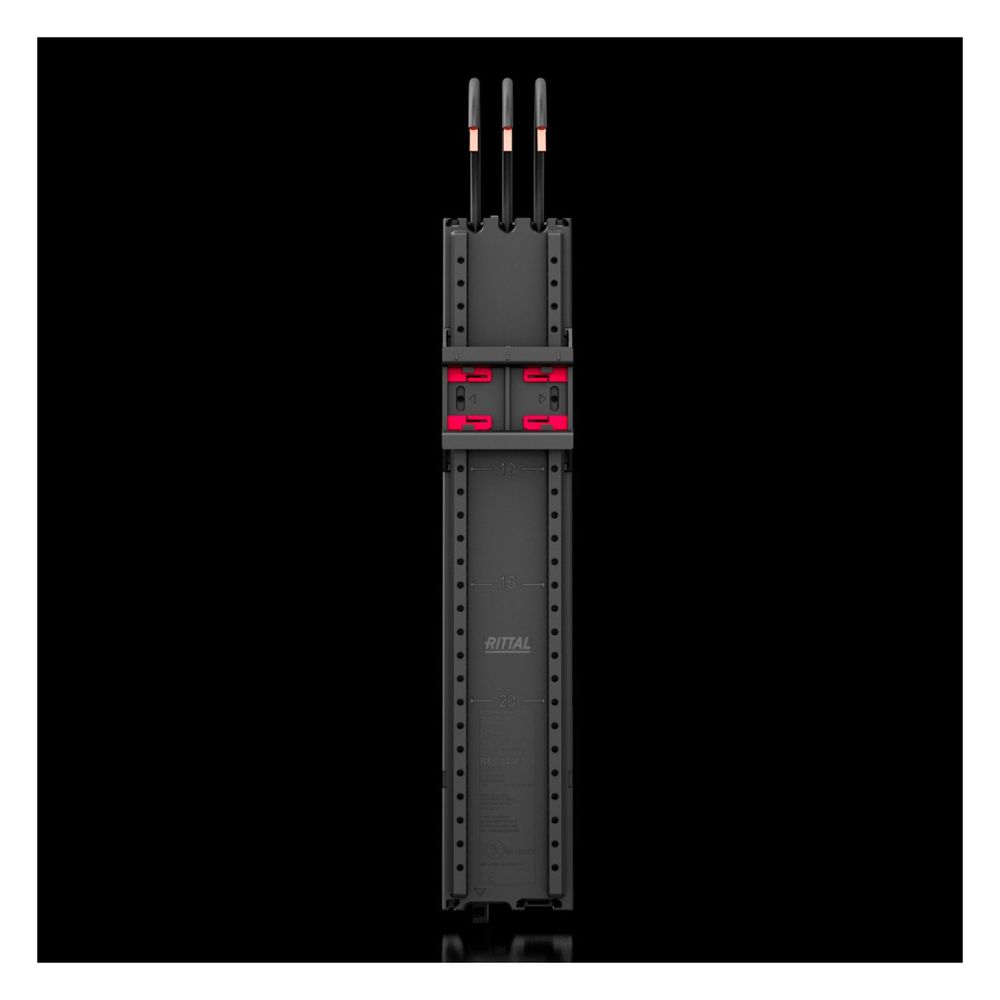

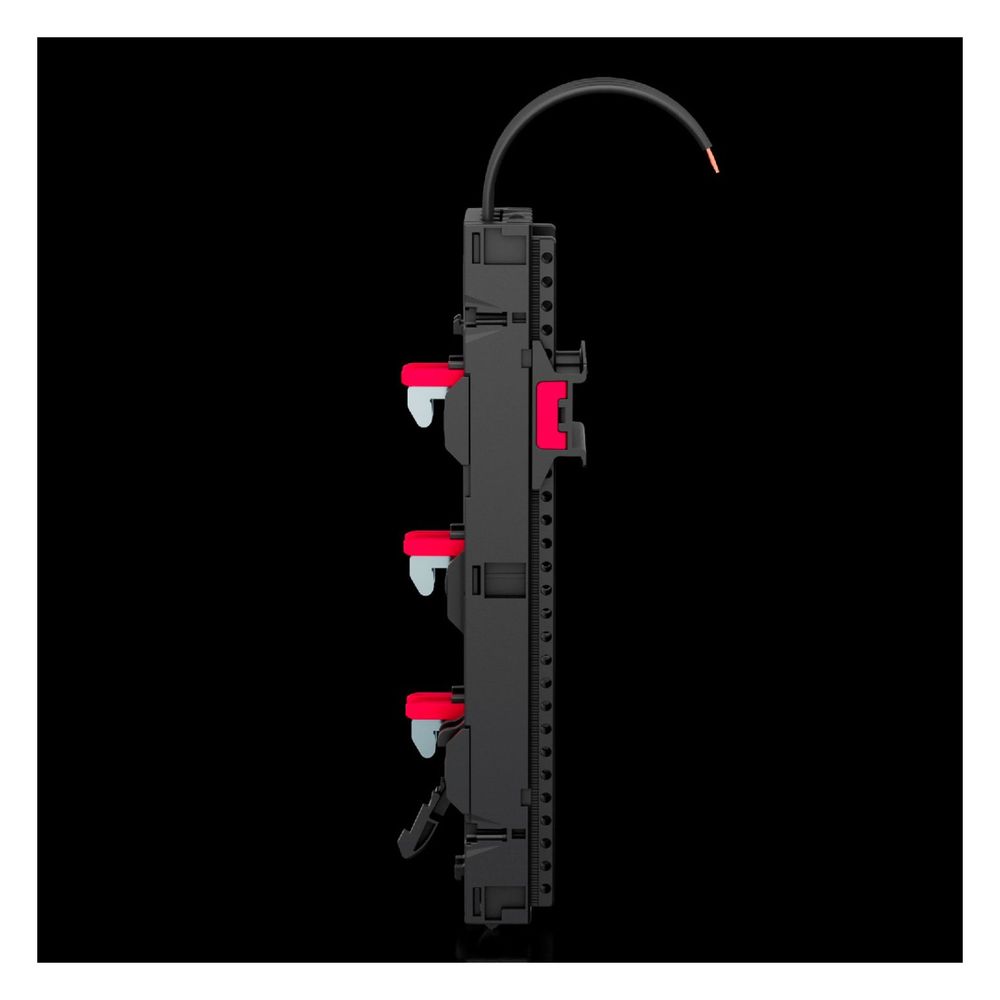

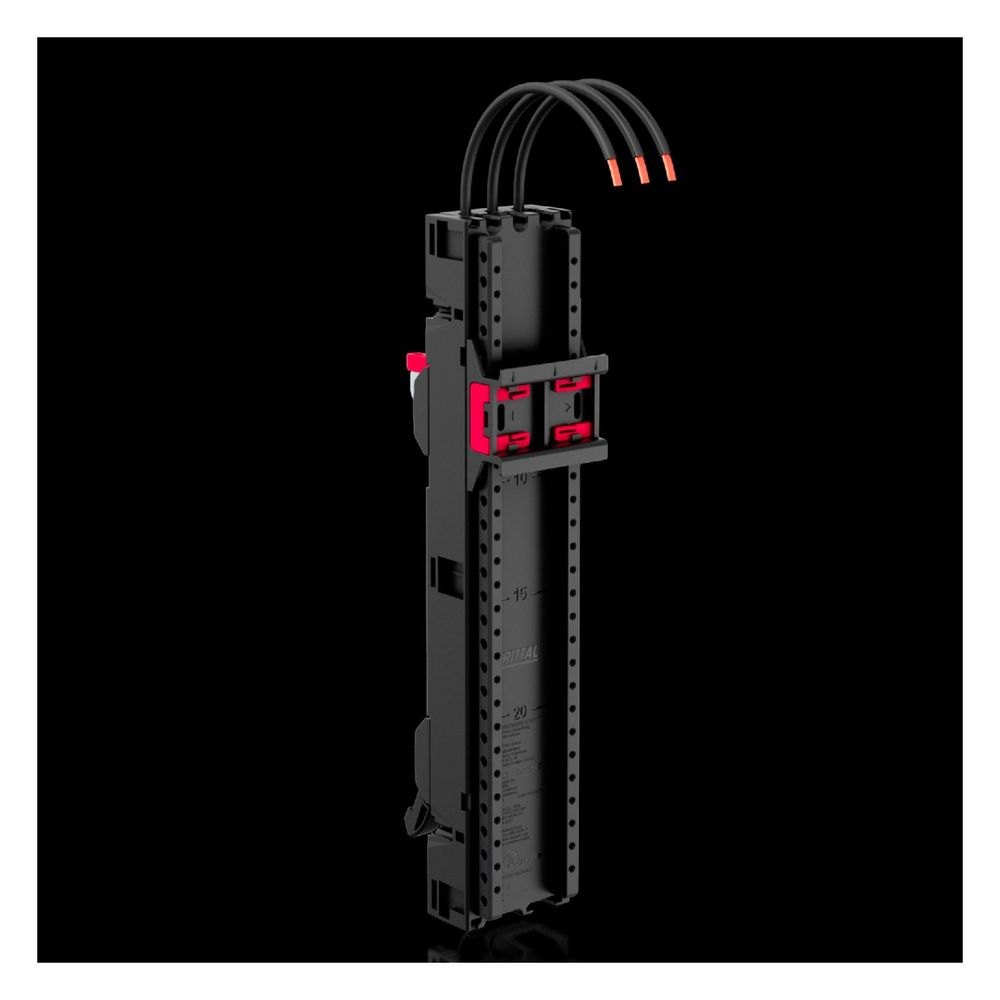

Rittal Geräteadapter RiLineX 9360710, 16 A, 3-polig, 45x239,4x36,2mm, Polyamid, RAL 9005/RAL 35745
Der 3-polige Geräteadapter von Rittal ermöglicht die effiziente Montage von Schalt- und Schutzgeräten auf 60 mm Sammelschienensystemen. Mit einem Bemessungsstrom von 16 A und einer Breite von 45 mm ist das System für den Einsatz in RiLineX- und RiLine60-Umgebungen ausgelegt. Die Komponente zeichnet sich durch eine vorkonfektionierte Anschlussleitung sowie eine werkzeuglos verstellbare Tragschiene zur einfachen Aufrastmontage aus.
Montage und Anwendung
Der Adapter ist für den Aufbau von Betriebsmitteln wie Motorstartern konzipiert und unterstützt Sammelschienendicken von 5 mm bis 10 mm. Die Montage erfolgt durch eine einfache Steckverriegelung, wobei ein optionaler Geräteverschiebeschutz für zusätzliche Stabilität sorgt. Dank der kompakten Bauweise und der flexiblen Anpassung an unterschiedliche Schienenbreiten von 15 mm bis 30 mm lässt sich die Artikelvielfalt in der Schaltanlagenplanung reduzieren.
Elektrische Sicherheit und Normen
Das System ist für Bemessungsspannungen bis 690 V ausgelegt und erfüllt die Anforderungen gemäß IEC 61 439-1/-2 sowie UL 508. Mit einer Bemessungsstoßspannung von 8 kV und einem Verschmutzungsgrad von 3 bietet der Adapter eine hohe Betriebssicherheit. Die elektrische Anbindung erfolgt über Anschlussleitungen mit einem Querschnitt von 2,5 mm² (AWG 14).
Die robuste Konstruktion aus Polyamid gewährleistet einen zuverlässigen Betrieb in einem Temperaturbereich von -5 °C bis 55 °C. Durch die Kombination aus hoher Stromtragfähigkeit von 16 A und der Eignung für anspruchsvolle industrielle Anwendungen stellt dieser Adapter eine effiziente Lösung für die moderne Stromverteilung dar. Die Einhaltung internationaler Normen ermöglicht den Einsatz in unterschiedlichen Schaltschrankkonfigurationen.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsspannung: 690 V
- Polzahl: 3-polig
- Breite: 45 mm
- Höhe: 239,4 mm
- Tiefe: 36,2 mm
- Schienenabstand: 60 mm
- Anschlussquerschnitt: 2,5 mm²
- Betriebstemperatur: -5 bis 55 °C
- Schutzart: IP 2XB
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 239,4 mm Tiefe: 36,2 |
| Anschlussleitungen (Länge) | 150 |
| Anschlussleitungen (Querschnitt) | AWG 14 |
| Artikelnummer | RITTAL-9360710 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsstrom (max) | 16 |
| Bemessungsisolationsspannung Ui | 1000 |
| Bemessungsspannung | 690 / 600 / 600 |
| Bemessungsstoßspannung | 8 |
| Bemessungsstrom In | 16 |
| Bemessungsstrom Rundleiter | 16 |
| Bemessungsstrom Rundleiter (UL) | 16 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 3.419 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4028177997035 |
| Elektrische Werte UL (SCCR) | 5 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class RK5 max. 30 A, JDDZ/7 / 65 kA - 480 V, Combination Motor Controller max. 16 A, NKJH/7 / 30 kA - 600 V, Combination Motor Controller max. 12,5 A, NKJH/7 / 65 kA - 480 V, Combination Motor Controller max. 40 A, NKJH/7 / 50 kA - 480 V, Circuit Breaker max. 22 A, DIVQ/7 |
| Farbe | RAL 9005 RAL 35745 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 1,395 kg |
| Höhe | 239.4 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | unten |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom (max) | 16 |
| Normen | IEC 61 439-1/-2 / UL 508 |
| PCF-Wert - Carbon footprint value | 8.51 |
| Pol-Anzahl | 3-polig |
| Polzahl/Schienenmittenabstand | 3-polig |
| Product Carbon Footprint - PCF | 8,51 |
| Querschnitt Anschlussleitungen | 2.5 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 36.2 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienenbestückung | 1 Tragschiene |
| Verlustleistung (fix) | 4 |
| Verlustleistung Pv | 4 |
| Verpackungseinheit | 4 |
| Verschmutzungsgrad | 3 |
| Vorteile | Zur Montage von Betriebsmittel zur Hutschienen-Montage, z. B. Motorstarter / Vorkonfektionierte Anschlussleitung / Einfache Steckverriegelung der Gerätetragschienen / Optionaler Geräteverschiebeschutz / Aufrastmontage und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Einfache Montage / Reduzierung der Artikelvielfalt durch abgestimmtes Zubehör |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Geräteadapter, Geräteträger |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
