Beschreibung

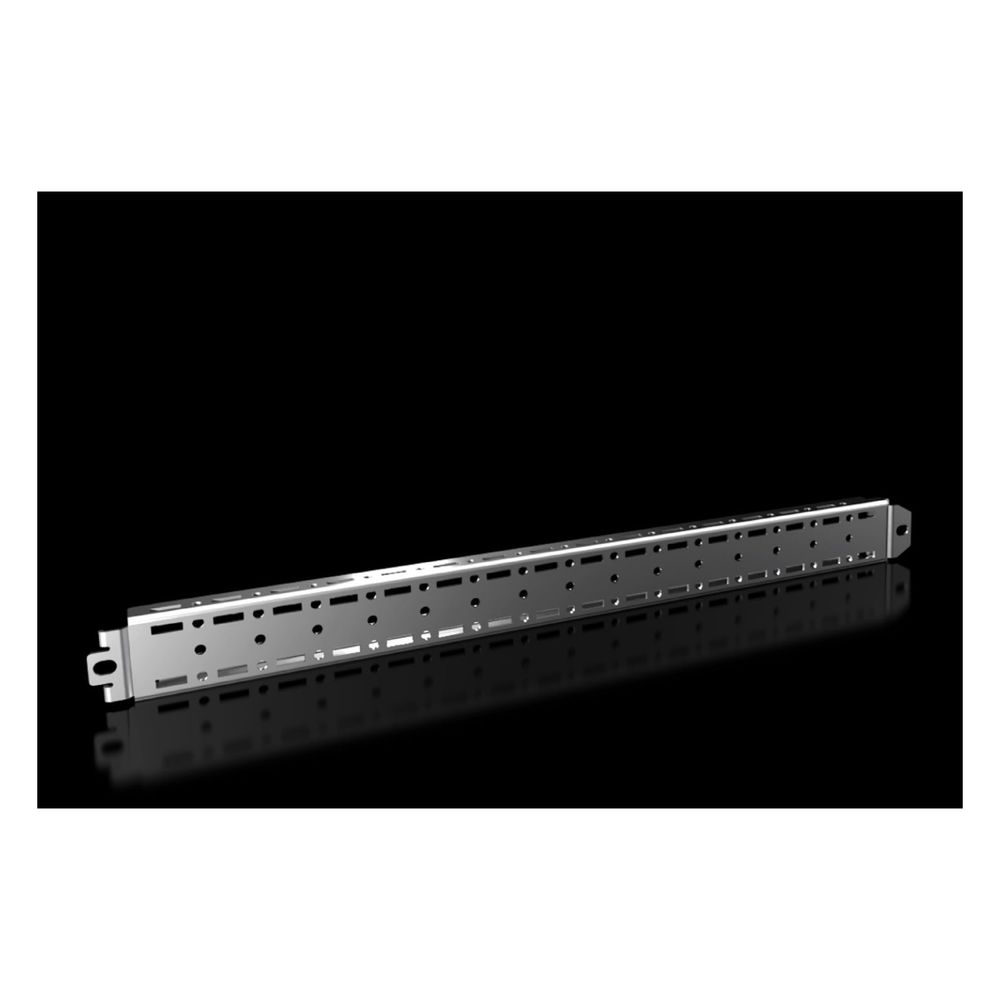

Rittal Montageschiene VX 8617.710 18x39mm, 500mm, Stahlblech, Zink, 4
Diese Montageschiene aus verzinktem Stahlblech ermöglicht einen variablen und individuellen Innenausbau des Schrankgerüstes auf der inneren Montageebene. Sie ist für Gehäuse der Serien VX und VX SE mit einer Breite oder Tiefe von 500 mm konzipiert. Durch die Systemlochung lässt sich das Bauteil einfach montieren und bietet zudem eine Vorbereitung zur Aufnahme von Kabelschellen für eine strukturierte Kabelführung.
Flexibler Innenausbau
Die Schiene dient der effizienten Erweiterung der inneren Montageebene am Schrankprofil. Sie lässt sich flexibel in Kombination mit weiteren Chassis einsetzen und kann auch bei einer Montageplatte in der hintersten Position verbaut werden. Bei Gehäusen der Serie VX SE ist für die Montage am Schrankprofil zusätzlich eine Adapterschiene erforderlich.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Breite: 438 mm
- Höhe: 39 mm
- Tiefe: 20,5 mm
- Geeignet für Gehäusebreite/-tiefe: 500 mm
- Passend für Gehäusetyp: VX, VX SE
Die robuste Konstruktion aus verzinktem Stahlblech unterstützt eine optimale Raumausnutzung im Schrank. Durch die einfache Integration in die Systemlochung und die vorbereitete Kabelführung wird die Installation von Komponenten in Gehäusen mit 500 mm Breite oder Tiefe maßgeblich erleichtert. Das System ist vielseitig kombinierbar und bietet eine stabile Basis für den professionellen Innenausbau.
Lieferumfang
- 4x Montageschiene
- Inkl. Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8617710 |
| Ausführung | Montageschiene |
| Breite | 438 |
| EAN-13 | 4028177921719 |
| Einbaumöglichkeiten | In VX auf der inneren Montagebene am Schrankprofil VX / In VX SE am Schrankprofil in Verbindung mit Adapterschiene VX / Als Einbausatz für Geräteboden |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 500 |
| Geeignet für Gehäusebautiefe | 500 |
| Gewicht | 0,5 kg |
| Gewicht (pro VE) | 2.06 |
| Hinweis | Bei Schränken mit Montageplatte sind 2 Montageschienen bereits im Lieferumfang enthalten. |
| Hinweis allgemein | Bei Schränken mit Montageplatte sind 2 Montageschienen bereits im Lieferumfang enthalten. |
| Höhe | 39 |
| Infotext Keyuser - nur intern | 24.04.2019 (CDietrich) Artikel passt nur bei VX nicht bei TS+SE |
| Katalogseite in HB 36 | 993 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite oder Tiefe | 500 |
| Passend für Gehäusetyp | VX / VX SE |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX SE |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Breite/Tiefe: 500 |
| PCF-Wert - Carbon footprint value | 14.88 |
| Product Carbon Footprint - PCF | 14,88 |
| Produktbeschreibung (Description Temporary) | Für variablen und individuellen Innenausbau des Schrankgerüstes auf der inneren Montageebene. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Tiefe | 20,5 |
| Verpackungseinheit | 4 |
| Vorteile | Auch in Kombination mit anderen Chassis nutzbar / Rückseitig vorbereitet zur Aufnahme von Kabelschellen für eine optimale Kabelführung im Schrank / Einfach in die Systemlochung, auch bei Montageplatte in hinterster Position |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
