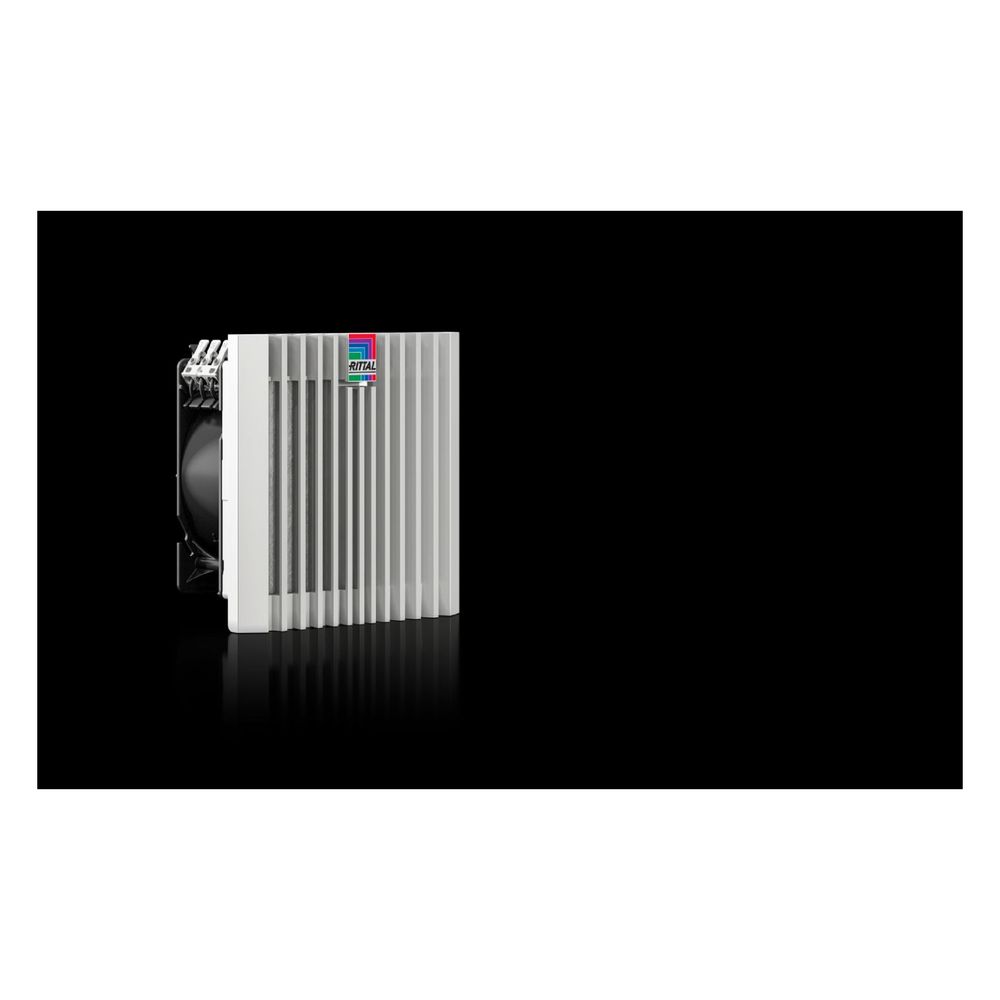

Rittal Filterlüfter Blue e+ 3238.724, 63m3/h 24V DC, 148,5x148,5x82,5mm, Kunststoff, RAL 7035
Der Rittal Blue e+ Filterlüfter SK 3238.724 sorgt mit einer Luftleistung von 63 m³/h für eine effiziente Entwärmung von Schaltschränken. Das Gerät ist für den Wandeinbau konzipiert und arbeitet mit einem 24 V DC Axiallüfter. Dank der Diagonallüftertechnik bietet das System eine hohe Druckstabilität und eine gleichmäßige Luftverteilung im Gehäuse.
Effiziente Schaltschrankklimatisierung
Die Diagonallüftertechnik ermöglicht eine konstantere Luftleistung, wodurch die Entwärmung des Schaltschrankes optimiert wird. Die Montage erfolgt werkzeuglos mittels Schnappbefestigung, was die Installation an Schrankflächen beschleunigt. Ein Öffnungsmechanismus am Lamellengitter vereinfacht zudem den Filterwechsel. Der elektrische Anschluss erfolgt über eine Federzugklemme.
Robuste Bauweise und Schutz
Das Gehäuse aus Kunststoff ist in der Farbe RAL 7035 gehalten und erfüllt standardmäßig die Schutzart IP 54. Durch die kompakte Bauweise mit einer Einbautiefe von 64 mm lässt sich der Lüfter platzsparend integrieren.
Die Kombination aus hoher Luftleistung und robuster Schutzart IP 54 macht diesen Filterlüfter zu einer zuverlässigen Lösung für die industrielle Schaltschrankklimatisierung. Mit einer Nennleistung von 5,7 W und einem Betriebstemperaturbereich von -15 °C bis 55 °C ist das System für anspruchsvolle Umgebungsbedingungen ausgelegt. Die werkzeuglose Montage und der einfache Filterwechsel unterstützen eine effiziente Wartung.
Technische Daten
- Luftleistung freiblasend: 63 m³/h
- Bemessungsbetriebsspannung: 24 V (DC)
- Schutzart: IP 54
- Nennleistung: 5,7 W
- Schalldruckpegel: 52 dB(A)
- Betriebstemperatur: -15 °C bis 55 °C
- Montageausschnitt: 124 x 124 mm
- Abmessungen (B x H x T): 148,5 x 148,5 x 82,5 mm
- Bemessungsstrom: 0,27 A
- Vorsicherung: 2 A
Lieferumfang
- 1x Filterlüfter
- 1x Faltenfilter
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 148,5 mm Höhe: 148,5 mm Tiefe: 82,5 |
| Anzahl der Lüfter | 1 |
| Artikelnummer | RITTAL-3238724 |
| Ausführung | Wandanbau |
| Ausführung (Produktebene) | Wandanbau |
| Ausführung Ventilator | Axial, Gleichstrommotor |
| Ausgeführt als Einschublüfter | Nein |
| Bemessungsbetriebsspannung | 24 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 24 |
| Bemessungsstrom max | Bei DC: 0,27 |
| Bemessungsstrom max DC | 0.27 |
| benötigter Ausbruch Breite | 124 |
| benötigter Ausbruch Höhe | 124 |
| Benötigter Montageausschnitt | Ausbruch-Breite: 124 mm Ausbruch-Höhe: 124 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -15 |
| Betriebstemperaturbereich | -15 °C...55 |
| Breite | 148.5 |
| Color (Variant level) | RAL 7035 |
| Dachlüfter | Nein |
| EAN-13 | 4028177998223 |
| Einbauabmessungen | Einbautiefe: 64 |
| Einbautiefe | 64 |
| Erforderlicher Montageausbruch | Ausbruch-Höhe: 124 mm Ausbruch-Breite: 124 |
| Farbe | grau |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | Nein |
| Geeignet für Wandeinbau | Ja |
| Gewicht | 0,607 kg |
| Gewicht (pro VE) | 0.42 |
| Hinweis | Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme |
| Hinweis allgemein | Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme |
| Höhe | 148.5 |
| Label | High sustainability |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -30 |
| Lagertemperaturbereich | -30 °C...70 |
| Lieferumfang (Produktebene) | Komplett einbaufertige Einheit, inkl. Faltenfilter |
| Luftleistung freiblasend (mit Faltenfilter) DC | 63 |
| Luftleistung freiblasend (mit Vliesfilter) DC | 53 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter | Bei DC: 49 m³/h |
| Luftleistung mit zugehörigem Austrittsfilter inkl Faltenfilter DC | 49 |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter | Bei DC: 40 m³/h |
| Luftleistung mit zugehörigem Austrittsfilter inkl Vliesfilter DC | 40 |
| Luftleistung Ventilatoren, allgemein | 63 |
| Material (Produktebene) | Kunststoff |
| Mit Filter | Ja |
| Mit Schutzabdeckung | Ja |
| Montageart | Schnappbefestigung |
| Nennleistung Pel | Bei DC: 5,7 |
| Nennleistung Pel DC | 5.7 |
| OUT Luftleistung freiblasend (mit Faltenfilter) DC | Bei DC: 63 m³/h |
| OUT Luftleistung freiblasend mit Vliesfilter | Bei DC: 53 m³/h |
| Produktbeschreibung (Description Temporary) | Filterlüfter mit Diagonallüftertechnik sind druckstabiler und bieten eine konstantere Luftleistung. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. |
| RAL-Nummer | 7035 |
| Schalldruckpegel | Bei DC: 52 dB(A) |
| Schalldruckpegel, DC | 52 |
| Schutzart (IP) | IP54 |
| Schutzart IP nach IEC 60529 | IP 54 mit Vliesfilter/Faltenfilter / IP 55 mit Faltenfilter und Absorbermatte / IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Schutzart NEMA | Type 12 mit Vliesfilter/Faltenfilter / Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Temperaturbereich | Betriebstemperatur min: -15 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -30 °C Lagertemperatur max: 70 |
| Tiefe | 82.5 |
| Umlüfter | Ja |
| Verpackungseinheit | 1 |
| Vorsicherung | Sicherungsautomat/Schmelzsicherung: 2 |
| Vorsicherung min (oder Einzelwert) Sicherungsautomat/Schmelzsicherung | 2 |
| Vorteile | Höchste Luftleistung durch Faltenfilter im Auslieferzustand / Leichter Filterwechsel durch einen neuen Öffnungsmechanismus am Lamellengitter / Schnellere Montage am Schrank durch optimierte Rasthaken / Diagonale Lüftertechnik sorgt durch höhere Druckstabilität für eine gleichmäßigere und konstantere Belüftung des Schaltschrankes / Werkzeuglose Montage |
| WEEE-Nr. | 11161726 |
