Beschreibung

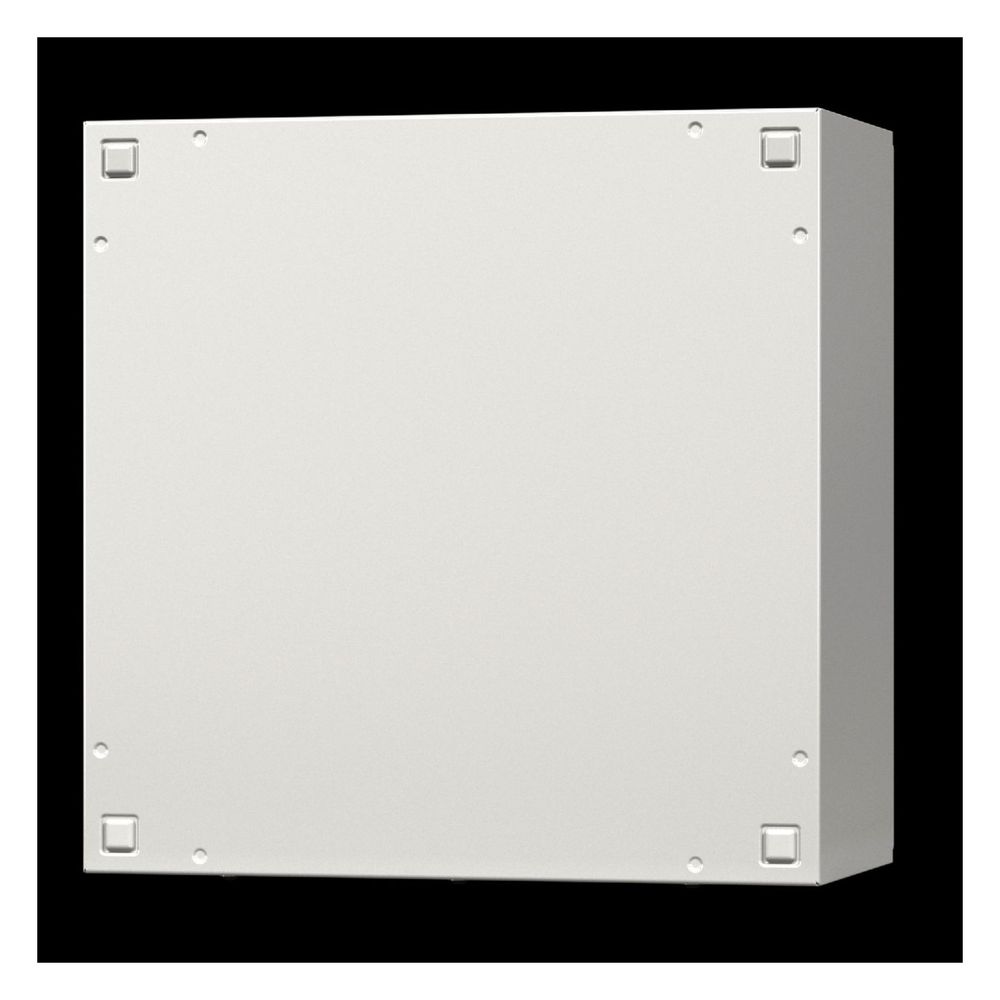

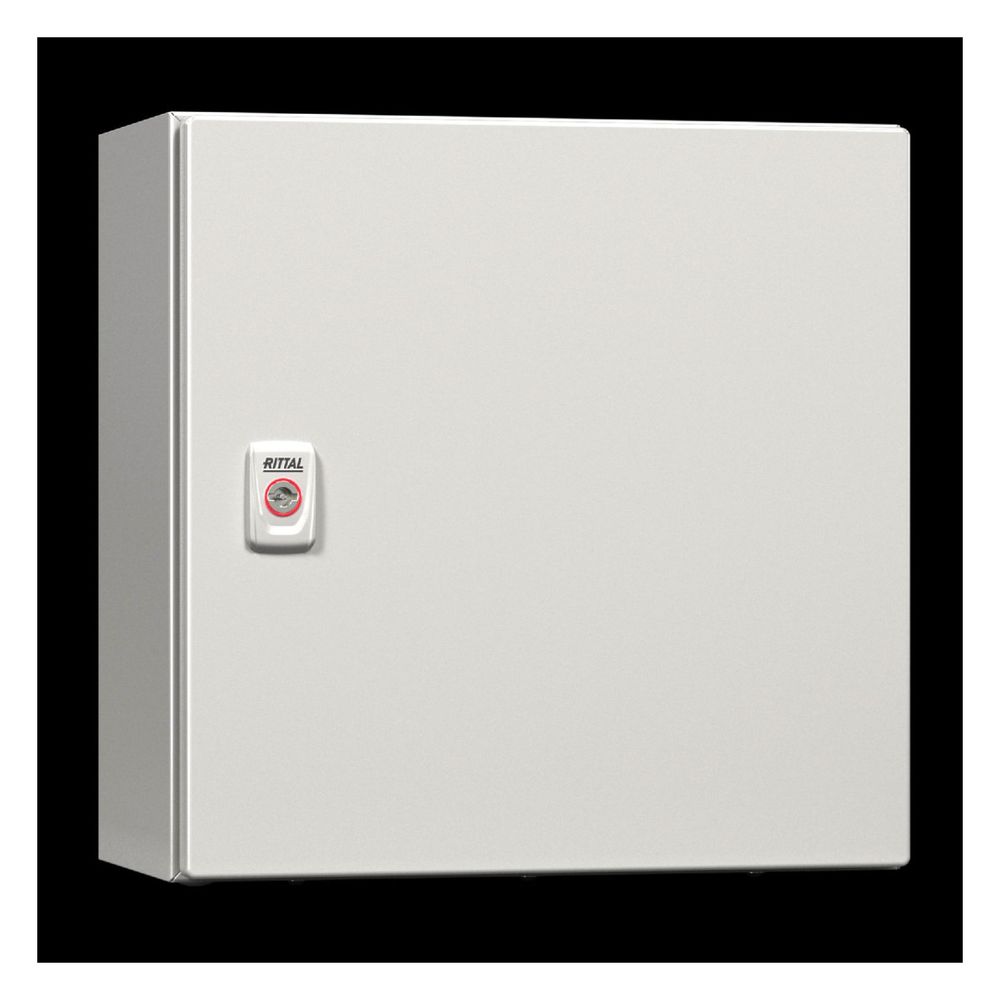

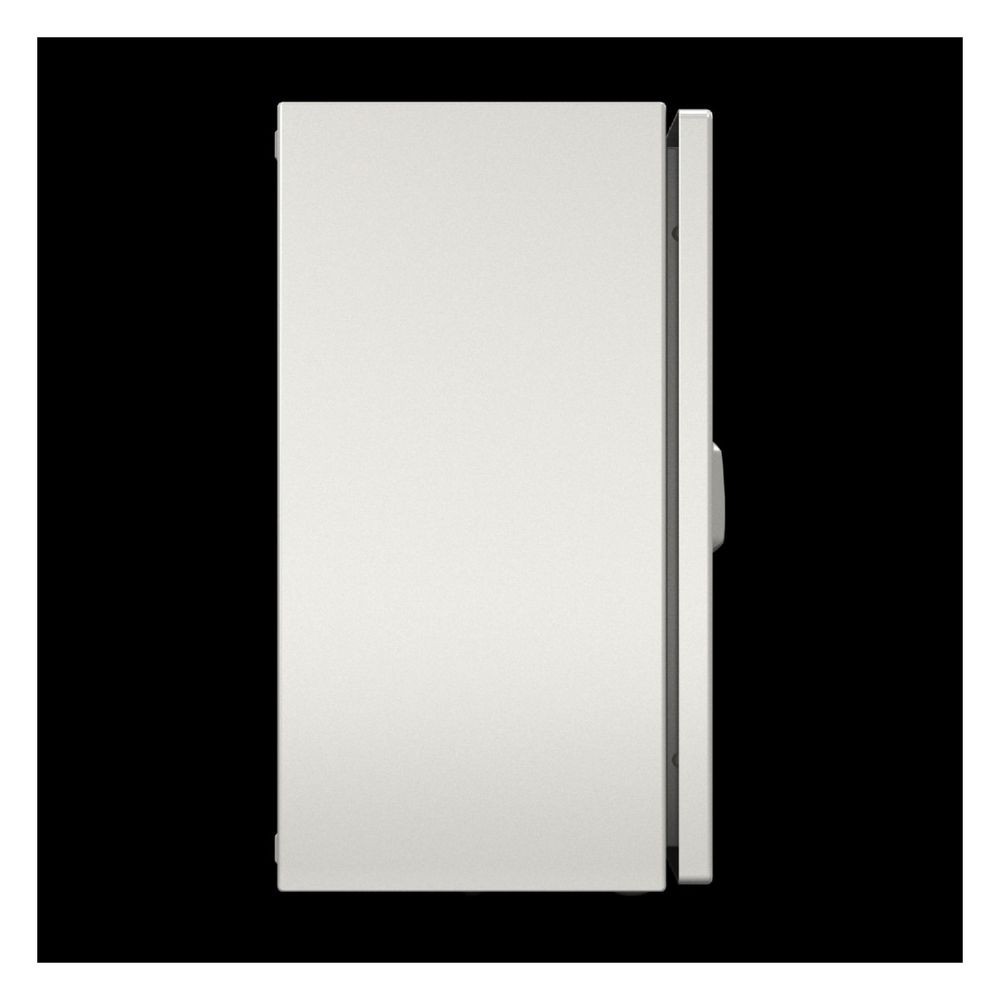

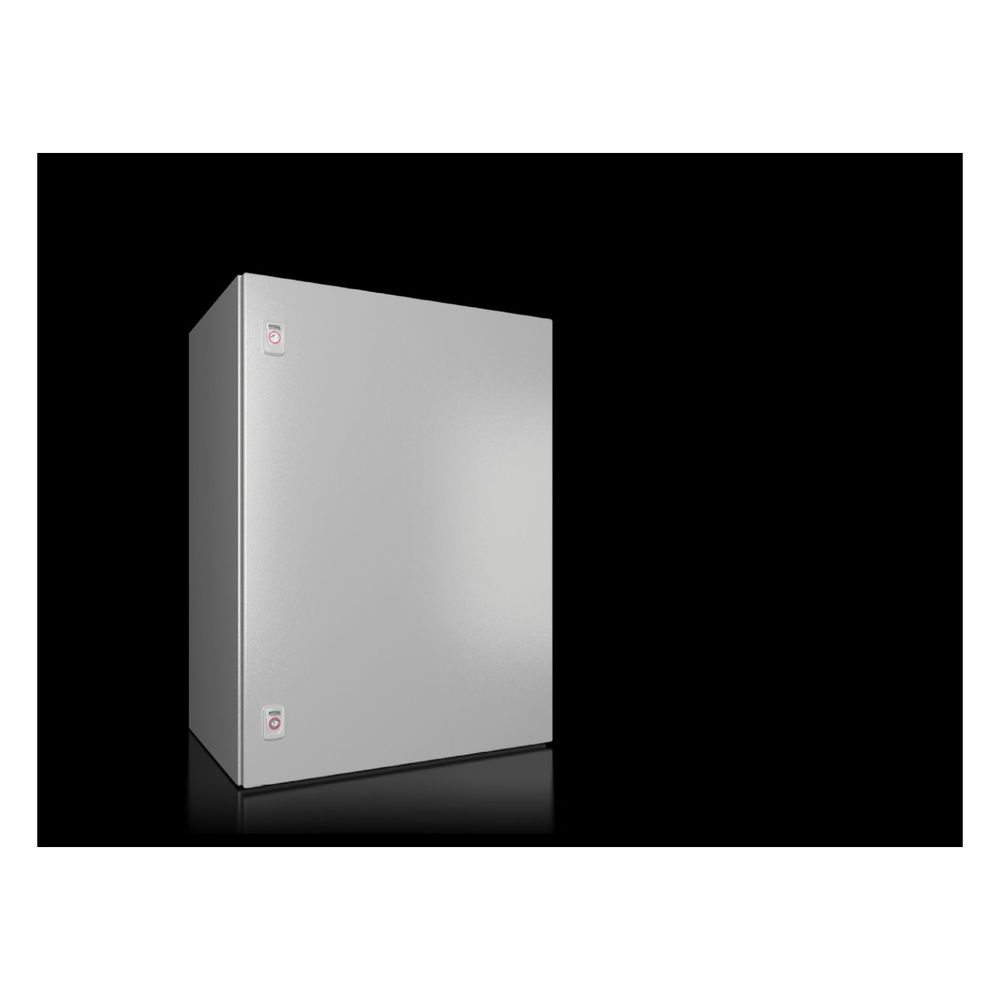

Rittal Kompakt-Schaltschrank AX 1059000, 600x800x400mm, Stahlblech, Grau
Der Rittal Kompakt-Schaltschrank AX mit den Abmessungen 600 x 800 x 400 mm bietet eine robuste Lösung für den industriellen Einsatz. Das eintürige Gehäuse aus pulverbeschichtetem Stahlblech erfüllt die Schutzart IP 66 und ist für die Wandmontage konzipiert. Dank des integrierten 25 mm-System-Rasters ermöglicht das Gehäuse eine flexible und bohrungsfreie Montage von Systemzubehör.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem gekanteten und geschweißten Stahlblechkorpus mit umlaufender Schutzrinne an der Türöffnung. Die Tür ist mit einer geschäumten PU-Dichtung ausgestattet und verfügt über zwei Vorreiberverschlüsse mit 3 mm Doppelbart-Einsatz. Die Oberfläche ist dreifach behandelt, was einen hohen Korrosionsschutz sowie Beständigkeit gegen Öle, Schmierstoffe und Lösungsmittel sicherstellt. Der Türanschlag ist bei Bedarf von rechts auf links wechselbar.
Flexibler Innenausbau

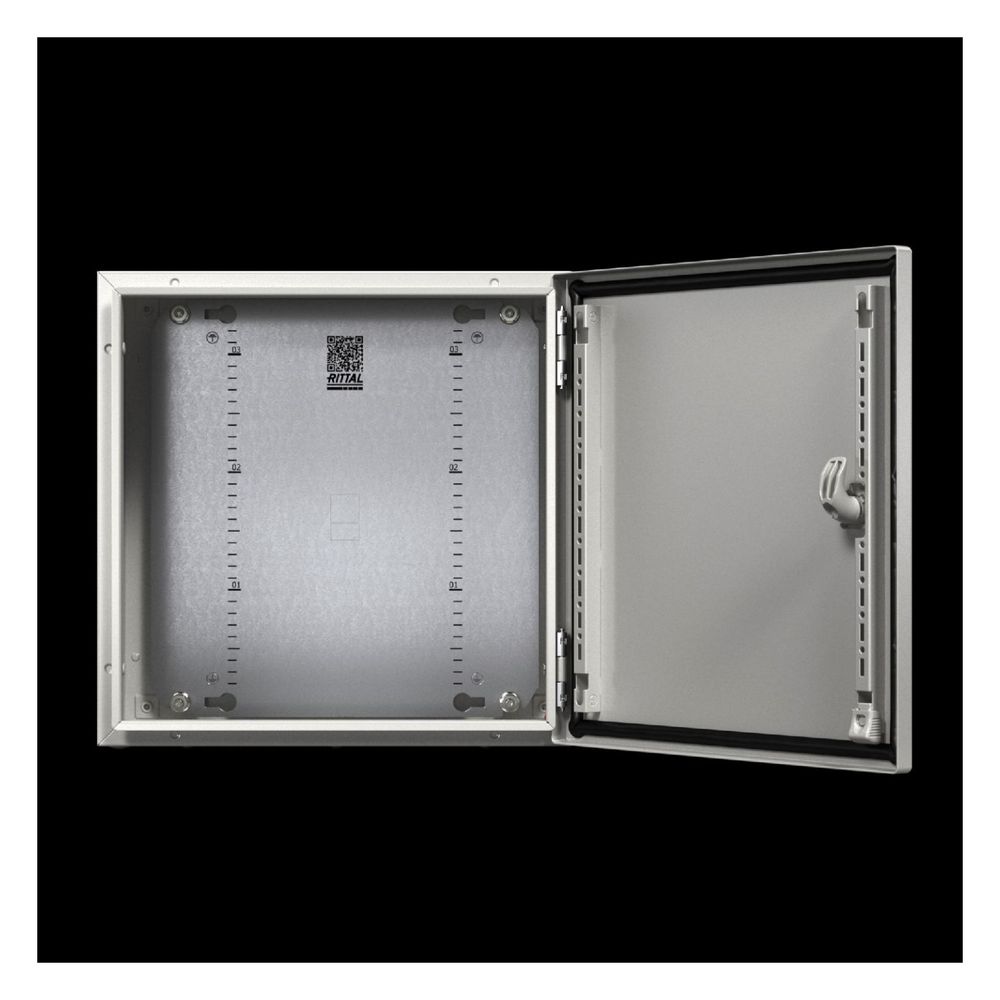

Die integrierten Gehäusenocken im 25 mm-System-Raster ermöglichen eine effiziente Nutzung des Innenraums. Die beiliegende Montageplatte aus verzinktem Stahlblech ist mit einer Schlüssellochung für die Erdung sowie einem Maßaufdruck versehen. Zur sicheren Kabeleinführung von unten dient eine Stahlblech-Flanschplatte. Die Türlochleisten bieten zusätzliche Montageflächen für Komponenten, wodurch sich das Gehäuse optimal an spezifische Anforderungen anpassen lässt.
Technische Daten
- Breite: 600 mm
- Höhe: 800 mm
- Tiefe: 400 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material Gehäuse: Stahlblech
- Material Montageplatte: Stahlblech, verzinkt
- Oberfläche: Pulverbeschichtet, RAL 7035
- Anzahl Türen: 1
- Anzahl Verschlüsse: 2
Dieser Kompakt-Schaltschrank vereint hohe Schutzanforderungen mit einer flexiblen Systemarchitektur. Durch die robuste Stahlblechkonstruktion und die durchdachte Innenausstattung mit 25 mm-Raster eignet sich das Modell ideal für anspruchsvolle Umgebungen. Die Kombination aus der 545 x 775 mm großen Montageplatte und der effizienten Kabeleinführung unterstützt eine schnelle und sichere Installation von elektrischen Komponenten.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Flanschplatte
- 1x Montageplatte
- 1x Türlochleiste
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 545 mm x 775 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 800 mm Tiefe: 400 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1059000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 600 |
| Breite Montageplatte | 545 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813144 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 7 Anzahl: 1 |
| Flanschplattengröße | 7 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 37,36 kg |
| Gewicht (pro VE) | 37.4 |
| Höhe | 800 |
| Höhe Montageplatte | 775 |
| Infotext Keyuser - nur intern | 09.04.2019 (Abstimmung Müller,Otterbach,Strauch) 400 tiefe AX Gehäuse (CM Größe) Verfügbarkeit neu: 01/2020 gilt für alle Portfolios |
| Katalogseite in HB 36 | 88 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 143.32 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 143,32 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
