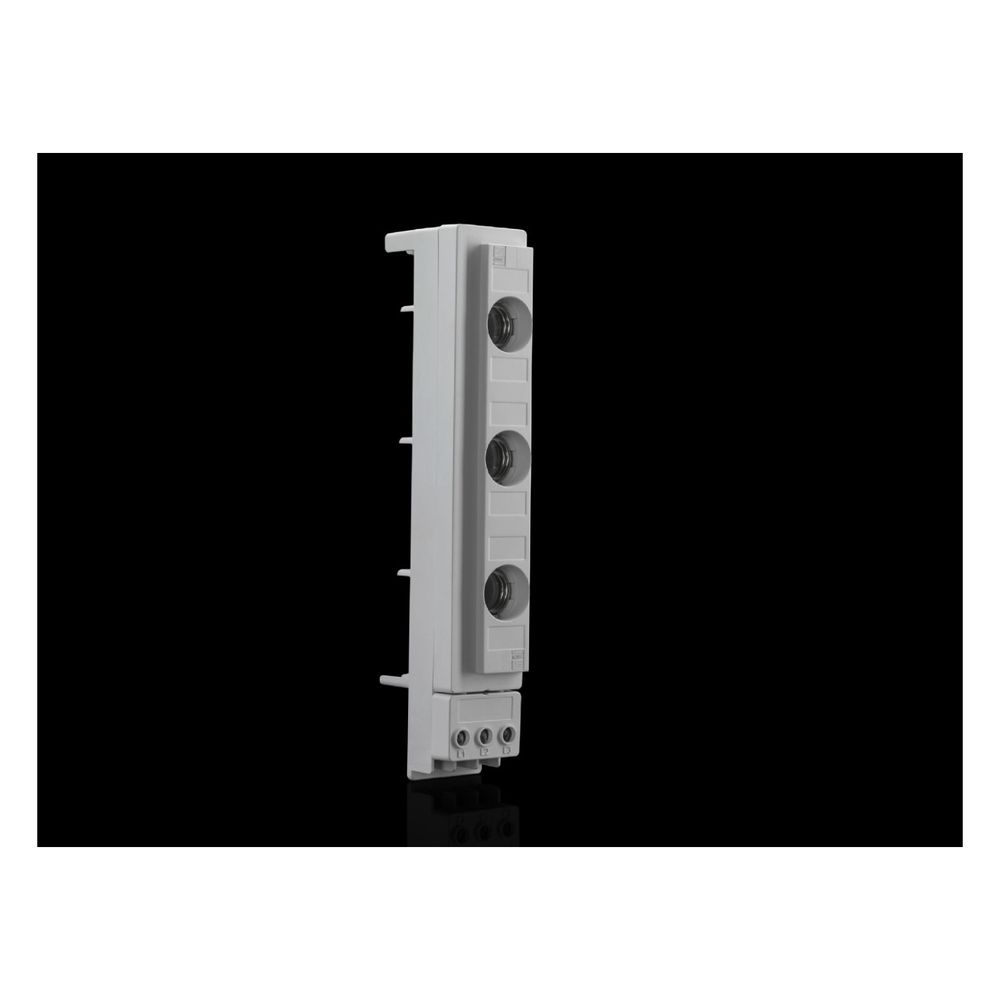

Rittal Reitersicherungselement RiLine D02 Easy Connect, 41x251mm, 63A, 400V, 3-polig, Kunststoff, RAL 7035, 3418040

Das Rittal Reitersicherungselement aus der Serie RiLine ermöglicht eine effiziente Absicherung in 60 mm Sammelschienensystemen. Die 3-polige Komponente ist für D02-E18 Sicherungseinsätze ausgelegt und zeichnet sich durch die Easy Connect Anschlusstechnik aus, die eine schnelle Installation unterstützt.

Funktion und Montage

Das Sicherungselement ist für die Aufrastmontage auf Sammelschienensysteme mit einem Mittenabstand von 60 mm konzipiert und eignet sich für Sammelschienen mit einer Stärke von 5 mm oder 10 mm. Die elektrische Anbindung erfolgt über Rahmenklemmen, die Rundleiter mit einem Querschnitt von 1,5 mm² bis 16 mm² aufnehmen. Bei der Verwendung von fein- oder feinstdrähtigen Leitern sind Aderendhülsen erforderlich. Eine integrierte visuelle Sicherungsüberwachung mittels Blinkmelder unterstützt die Zustandsprüfung im Betrieb.

Material und Sicherheit

Die Konstruktion besteht aus glasfaserverstärktem, thermoplastischem Polyester, während die Berührungsschutzabdeckung aus Polyamid gefertigt ist. Das Material erfüllt die Anforderungen an das Brandverhalten gemäß UL 94-V0. Die Ausführung mit Abdeckung sorgt für einen sicheren Berührungsschutz der stromführenden Teile. Das Element ist für den Einsatz von Sicherungseinsätzen nach DIN EN 60 269-3 ausgelegt.

Technische Daten

• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung: 690 V
• Polzahl: 3-polig
• Baugröße: D02-E18
• Anschlussart: Rahmenklemme
• Leiterquerschnitt: 1,5 - 16 mm²
• Schienenmittenabstand: 60 mm
• Breite: 41 mm
• Höhe: 251 mm

Dieses Reitersicherungselement bietet eine robuste Lösung für die moderne Stromverteilung. Mit einem Bemessungsstrom von 63 A und einer Bemessungsspannung von 400 V deckt es vielfältige Anforderungen ab. Die Kombination aus der 3-poligen Bauweise, der Easy Connect Anschlusstechnik und der integrierten visuellen Überwachung macht das System zu einer zuverlässigen Komponente für den Aufbau sicherer Sammelschienensysteme.
