Beschreibung

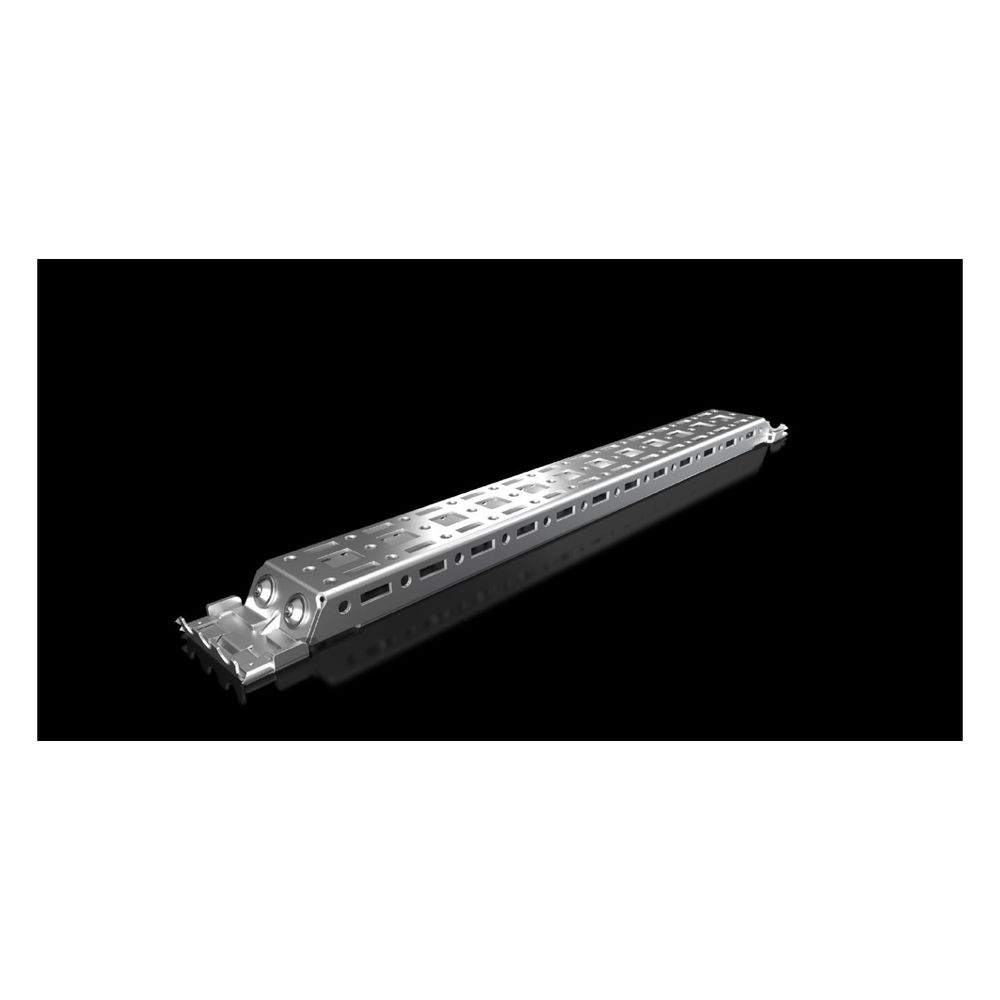

Rittal Montageschiene AX, 45,5x476x10mm, Stahlblech, Zink, 2394400
Diese Montageschiene aus verzinktem Stahlblech ermöglicht den flexiblen Innenausbau von Kompakt-Schaltschränken der Serie AX. Sie lässt sich ohne mechanische Bearbeitung direkt an den Gehäusenocken montieren, wodurch die Schutzart des Gehäuses erhalten bleibt. Das System bietet zwei Lochreihen für eine variable Bestückung und sorgt durch den automatischen Potenzialausgleich für eine sichere Anwendung.
Effiziente Montage und Erweiterung
Die Schiene wird ohne Bohren an Seiten-, Boden- oder Dachflächen befestigt und schafft zusätzliche Montageebenen für diverses Zubehör. Hierzu zählen unter anderem System-Chassis, Schaltschrankleuchten, Türpositionsschalter oder Kabelschlauchhalter. Durch die Kompatibilität zum VX25-Systemzubehör profitieren Anwender von einer hohen Flexibilität und Stabilität bei der individuellen Konfiguration des Schaltschrankinnenraums.
Technische Daten
- Ausführung: Montageschiene
- Material: Stahlblech
- Oberfläche: Verzinkt
- Passend für Gehäusetyp: AX
- Passend für Gehäusetiefe: 400 mm
- Breite: 476 mm
- Höhe: 45,5 mm
- Tiefe: 10 mm
Die robuste Montageschiene für AX-Gehäuse mit einer Tiefe von 400 mm überzeugt durch ihre einfache Handhabung und hohe Stabilität. Dank der Montage ohne mechanische Bearbeitung sparen Anwender Zeit bei der Installation. Mit ihren Abmessungen von 476 x 45,5 x 10 mm bietet sie eine zuverlässige Basis für den strukturierten Innenausbau und die sichere Aufnahme von Systemkomponenten.
Lieferumfang
- 1x Schiene für Innenausbau AX
- 1x Adapter
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2394400 |
| Ausführung | Montageschiene |
| Breite | 476 |
| EAN-13 | 4028177965720 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | Zink |
| Geeignet für Gehäusebautiefe | 450 |
| Gewicht | 1,31 kg |
| Gewicht (pro VE) | 1.44 |
| Hinweis | Zum Einbau der Systemleuchte LED sind entweder VX System-Chassis 23 x 64 mm oder der Montagewinkel für Innenausbau notwendig |
| Hinweis allgemein | Zum Einbau der Systemleuchte LED sind entweder VX System-Chassis 23 x 64 mm oder der Montagewinkel für Innenausbau notwendig |
| Höhe | 45,5 |
| Infotext Keyuser - nur intern | 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Lieferumfang (Produktebene) | Schiene für Innenausbau AX / Adapter / Inkl. Befestigungsmaterial |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX: = 400 |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX Tiefe: = 400 |
| Passend für Tiefe | 400 |
| Produktbeschreibung (Description Temporary) | Zur Montage im Gehäuse, ohne mechanische Bearbeitung. Die Montage ist an Seiten-, Boden- und Dachflächen an den im Gehäuse eingebrachten Nocken möglich. Variabel mit 2 Systemlochreihen, schafft zusätzliche Montagefläche für z. B.: System-Chassis 14 x 39 mm, Schaltschrankleuchten, Türpositionsschalter, Türarretierung, Kabelschlauchhalter. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Tiefe | 10 |
| Verpackungseinheit | 4 |
| Vorteile | Systembaukasten für AX / Kompatibilität zum VX25 Systemzubehör / Zeitersparnis durch Montage ohne Bohren / Gehäuseschutzart bleibt erhalten (keine mechanische Bearbeitung notwendig) / Automatischer Potenzialausgleich / Erhöhte Tragkraft und Stabilität |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
